واشر مارپیچی در مقابل واشر پوشش سوپاپ: درک تفاوت های آب بندی خاص برنامه

مقدمه

آیا تا به حال فکر کرده اید که چرا واشرهای صنعتی بهتر از واشر موتور عمل می کنند؟ این مقاله مقایسه می کند مارپیچی گسکت  و واشر پوشش سوپاپ. تفاوت ها، مواد و بهترین کاربردهای آنها را خواهید آموخت.

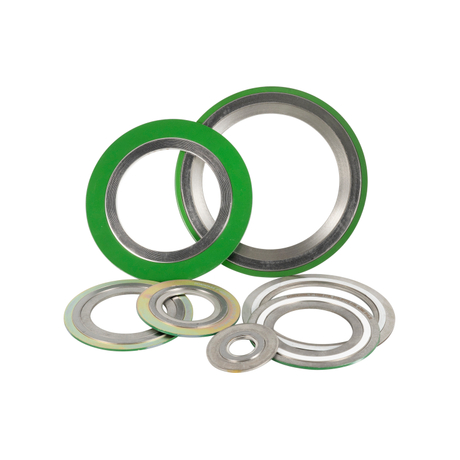

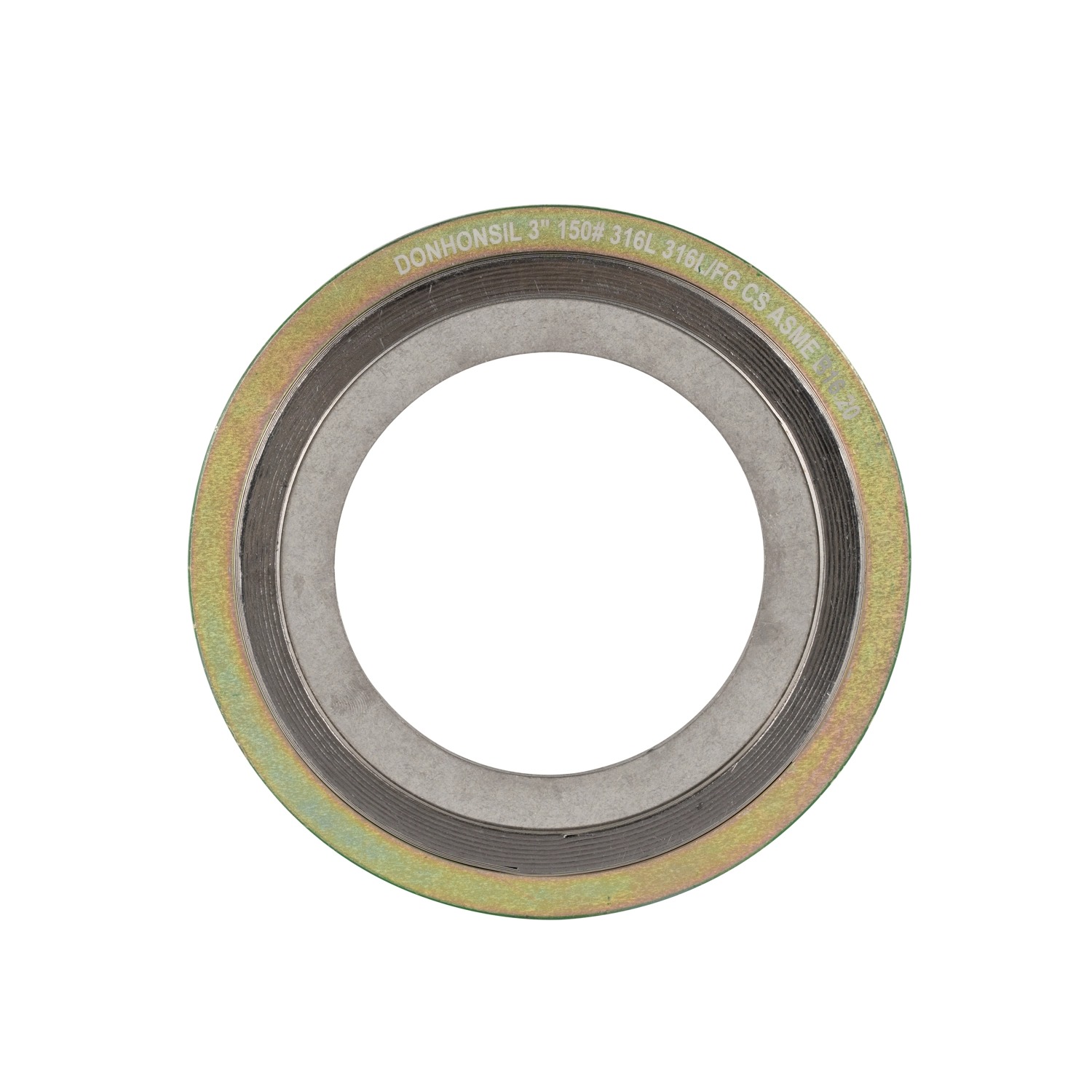

واشر زخم مارپیچی چیست؟

تعریف و ساخت واشرهای زخم مارپیچی

واشر مارپیچی یک محلول آب بندی با کارایی بالا است که در لوله کشی و فلنج های صنعتی استفاده می شود. از سیم‌پیچ‌های فلزی متناوب و مواد پرکننده نرم‌تر ساخته شده است که یک مانع مقاوم و ضد نشت را تشکیل می‌دهد. نوارهای فلزی، اغلب فولاد ضد زنگ یا مونل، استحکام ساختاری را ارائه می دهند، در حالی که پرکننده، مانند گرافیت یا PTFE، مقاومت شیمیایی و تحمل دما را تضمین می کند. آنها با عیوب فلنج سازگار می شوند و حتی زمانی که سطوح به دلیل انبساط حرارتی کمی جابجا می شوند، مهر و موم را حفظ می کنند.

اجزای اصلی:

● حلقه بیرونی: واشر را در فلنج قرار می دهد و از لبه ها در برابر آسیب محافظت می کند.

● حلقه داخلی: از کمانش سیم پیچ ها جلوگیری می کند و آب بند را تحت فشار بالا دست نخورده نگه می دارد.

● عنصر آب بندی: سیم پیچ های مارپیچی به اضافه مواد پرکننده، سطح ضد نشت اولیه را ایجاد می کنند.

● مواد پرکننده: گرافیت، PTFE یا سرامیک، هر کدام برای شرایط شیمیایی و دمایی خاص مناسب هستند.

در اینجا یک مقایسه سریع از مواد پرکننده که اغلب در واشرهای زخم مارپیچی استفاده می شود آورده شده است:

مواد پرکننده	مزایا	برنامه های کاربردی معمولی
گرافیت	درجه حرارت بالا و مقاومت شیمیایی	خطوط لوله نفت و گاز، مبدل های حرارتی
PTFE	مقاومت شیمیایی عالی، اصطکاک کم	خدمات شیمیایی خورنده
سرامیک	عایق حرارتی بالا و الکتریکی	فرآیندهای شیمیایی تخصصی
میکا	مقاوم در برابر حرارت، بادوام	فلنج های درجه حرارت بالا، شیرهای صنعتی

برای مثال، XS Seal، واشرهای مارپیچی را تولید می‌کند که سیم‌پیچ‌های فلزی و پرکننده‌های مهندسی شده را ترکیب می‌کند تا محیط‌های صنعتی را به‌طور قابل‌اعتماد اداره کند.

مزایای واشر زخم مارپیچی

واشرهای مارپیچی به دلیل تعادل انعطاف پذیری، استحکام و دوام محبوب هستند. آنها به طور موثر تحت فشار و دمای شدید آب بندی می شوند و در شرایط سخت از واشرهای تخت سنتی بهتر عمل می کنند.

مزایای کلیدی:

● مقاومت در برابر فشار و دما بالا: شرایط سخت موجود در کارخانه‌های شیمیایی، تولید برق و پالایشگاه‌های نفت را کنترل می‌کند.

● مقاومت شیمیایی و خوردگی: یکپارچگی مهر و موم را حتی زمانی که در معرض سیالات تهاجمی قرار می گیرد حفظ می کند.

● بادوام و طولانی مدت: به لطف ساخت و ساز انعطاف پذیر، زمان خرابی و هزینه های نگهداری را کاهش می دهد.

● تطبیق پذیر: در انواع مختلف فلنج کار می کند، حتی در صورت عدم تراز یا ماشینکاری ناقص.

بررسی اجمالی برنامه ها (فهرست گلوله):

● صنعت نفت و گاز: فلنج ها، خطوط لوله، شیرها و مبدل های حرارتی.

● کارخانه های پتروشیمی: راکتورها، ستون های تقطیر و مخازن فشار قوی.

● تولید برق: توربین ها، بویلرها و کندانسورها.

● ساخت مواد شیمیایی: جابجایی رسانه های خورنده و فرآیندهای در دمای بالا.

XS Seal واشرهای مارپیچی را که مطابق با نیازهای پروژه خاص است، از جمله کلاس فشار، نوع پرکننده و ابعاد فلنج ارائه می‌کند و اطمینان می‌دهد که هر واشر دقیقاً با کاربرد صنعتی خود مطابقت دارد.

واشر پوشش سوپاپ چیست؟

هدف و ساختار پایه واشر پوشش سوپاپ

واشر پوشش سوپاپ یک جزء ضروری در موتورهای خودرو است. بین پوشش سوپاپ و سرسیلندر قرار می گیرد و یک مهر و موم مطمئن را تشکیل می دهد که از نشت روغن جلوگیری می کند. نشت روغن می تواند باعث اصطکاک موتور، گرم شدن بیش از حد یا آسیب در طول زمان شود، بنابراین یک واشر قابل اعتماد برای عملکرد روان موتور بسیار مهم است. این واشرها باید گرمای موتور، ارتعاشات و قرار گرفتن در معرض روغن و مواد شیمیایی را تحمل کنند و در عین حال مهر و موم محکمی داشته باشند.

ویژگی های کلیدی:

● Oil Containment: از خروج روغن و رسیدن آن به اجزای موتور مانند شمع جلوگیری می کند.

● محافظ: کثیفی، گرد و غبار و زباله ها را از سرسیلندر دور نگه می دارد.

● عملکرد موتور: روانکاری ثابت را برای کاهش سایش و پارگی حفظ می کند.

مواد متداول عبارتند از لاستیک، چوب پنبه، سیلیکون و پلاستیک. هر ماده بر اساس انعطاف پذیری، تحمل حرارت و مقاومت در برابر مواد شیمیایی انتخاب می شود. سیلیکون به ویژه برای موتورهای مدرن محبوب است زیرا دما و فشار بالا را بدون ترک خوردن کنترل می کند. لاستیک یک راه حل مقرون به صرفه برای موتورهای استاندارد ارائه می دهد، در حالی که چوب پنبه اغلب در وسایل نقلیه قدیمی استفاده می شود. واشرهای پلاستیکی سبک وزن هستند و برای طرح‌های خاص قالب‌گیری می‌شوند و آنها را برای کاربردهای مقرون به صرفه ایده‌آل می‌سازد.

مرجع سریع: مواد واشر پوشش سوپاپ

مواد	مقاومت در برابر حرارت	انعطاف پذیری	ماندگاری	استفاده معمولی
لاستیک	متوسط	بالا	متوسط	موتورهای استاندارد
چوب پنبه	کم تا متوسط	متوسط	پایین	موتورهای قدیمی
سیلیکون	بالا	بالا	بالا	موتورهای عملکردی
پلاستیک	کم تا متوسط	پایین	متوسط	مدل های سبک یا مقرون به صرفه

انواع واشر روکش سوپاپ و کاربرد آنها

واشرهای پوشش سوپاپ انواع و مواد مختلفی دارند که هر کدام برای کاربردهای خاص خودرو طراحی شده اند. درک انتخاب صحیح به جلوگیری از نشتی، احتراق ناقص یا آسیب موتور کمک می کند.

انواع مواد و مزایا:

● واشر لاستیکی: مقرون به صرفه، انعطاف پذیر، به خوبی تحت فشار و حرارت متوسط ​​آب بندی می شود. مناسب برای وسایل نقلیه روزمره

● واشر چوب پنبه ای: مقرون به صرفه، قالب گیری آسان، برای موتورهای قدیمی به خوبی کار می کند. ممکن است به مرور زمان خشک شود یا ترک بخورد.

● واشر سیلیکونی: مقاوم در برابر حرارت، بادوام، مناسب برای موتورهای با کارایی بالا و وسایل نقلیه توربوشارژ.

● واشر پلاستیکی: سبک وزن، قالب‌گیری شده برای طرح‌های خاص موتور، ایده‌آل برای مدل‌های حساس به هزینه با قرار گرفتن در معرض حرارت کمتر.

ملاحظات کلیدی هنگام انتخاب واشر پوشش سوپاپ:

● دمای موتور: موتورهای با دمای بالا به سیلیکون یا مواد ویژه نیاز دارند.

● قرار گرفتن در معرض روغن و مواد شیمیایی: لاستیک یا چوب پنبه ممکن است در معرض روغن خشن یا مواد شیمیایی سریعتر تجزیه شوند.

● قدمت و طراحی خودرو: موتورهای قدیمی اغلب از چوب پنبه استفاده می کنند. موتورهای مدرن با کارایی بالا از سیلیکون بهره می برند.

● هزینه در مقابل طول عمر: موتورهای مقرون به صرفه ممکن است لاستیک یا پلاستیک را تحمل کنند، در حالی که وسایل نقلیه ممتاز به راه حل های سیلیکونی با ماندگاری بیشتری متکی هستند.

با انتخاب واشر پوشش سوپاپ مناسب، موتور یکپارچگی روغن را حفظ می کند، از احتراق ناقص جلوگیری می کند و از تعمیر و نگهداری غیر ضروری جلوگیری می کند و عملکرد را صاف نگه می دارد. ادغام دانش واشر پیچ مارپیچی به مقایسه کاربردهای صنعتی کمک می کند و نشان می دهد که چگونه دقت در طراحی واشر در محیط های خودرویی و صنعتی بسیار مهم است.

تفاوت های کلیدی بین واشر زخم مارپیچی و واشر پوشش سوپاپ

الزامات کاربردی و زیست محیطی

واشرهای مارپیچی برای محیط های صنعتی شدید مهندسی شده اند. آنها فشارهای بالا، درجه حرارت بالا و سیالات خورنده را کنترل می کنند که آنها را برای خطوط لوله، شیرها و راکتورهای شیمیایی ایده آل می کند. آنها با عدم تراز فلنج سازگار می شوند و حتی در شرایط نوسانی یک مهر و موم قوی را حفظ می کنند.

از طرف دیگر، واشر پوشش سوپاپ برای موتورهای خودرو ساخته شده است. آنها از نشت روغن در دماها و فشارهای متوسط ​​جلوگیری می کنند و از سرسیلندرها و اجزای موتور محافظت می کنند. برخلاف واشرهای مارپیچی، آنها برای مقاومت در برابر حرارت یا قرار گرفتن در معرض مواد شیمیایی در سطح صنعتی طراحی نشده‌اند، اما در خودروها و کامیون‌ها عملکرد عالی دارند.

بررسی اجمالی مقایسه (نقاط گلوله):

● واشرهای مارپیچی: کارخانه های نفت و گاز، پتروشیمی، تولید برق و مواد شیمیایی.

● واشر پوشش سوپاپ: اتومبیل، کامیون، موتور سیکلت و موتورهای استاندارد.

● استرس محیطی: واشرهای زخم مارپیچی چرخه های شدید را تحمل می کنند. واشرهای پوشش سوپاپ چرخه های متوسط ​​موتور را کنترل می کنند.

● سازگاری: واشرهای زخم مارپیچی تحت انبساط حرارتی خم می شوند. واشرهای پوشش سوپاپ به خاصیت ارتجاعی مواد متکی هستند.

تفاوت مواد و عملکرد

مواد، قابلیت های هر نوع واشر را مشخص می کنند. واشرهای مارپیچی سیم پیچ های فلزی (فولاد ضد زنگ، مونل) را با پرکننده های مهندسی شده مانند گرافیت یا PTFE ترکیب می کنند و به آنها مقاومت استثنایی در برابر فشار، دما و حملات شیمیایی می دهند.

واشرهای پوشش سوپاپ از مواد نرم تری مانند لاستیک، چوب پنبه، سیلیکون یا پلاستیک استفاده می کنند. این مواد انعطاف‌پذیری و آب‌بندی کافی را برای روغن موتور فراهم می‌کنند، اما در شرایط سخت که واشرهای زخم مارپیچی تحمل می‌کنند، شکست خواهند خورد.

نوع واشر	مواد اصلی	محدوده دما	مقاومت شیمیایی	سطح عملکرد
واشر زخم مارپیچی	فلز + گرافیت / PTFE	-100 درجه سانتیگراد تا 600 درجه سانتیگراد +	بالا	صنعتی، سنگین
واشر پوشش سوپاپ	لاستیک، چوب پنبه، سیلیکون، پلاستیک	-40 تا 200 درجه سانتی گراد	متوسط	خودرو، استفاده از موتور

XS Seal واشرهای مارپیچی را با سیم پیچ های فلزی دقیق و پرکننده های مهندسی شده تولید می کند. این امر دوام، سازگاری و عملکرد را در محیط های پرفشار و خورنده تضمین می کند.

دوام و طول عمر

واشرهای مارپیچی برای دوام ساخته شده اند. ساختار آنها در برابر خزش، چرخه حرارتی و خوردگی شیمیایی مقاومت می کند، و آنها را برای سال ها در کاربردهای صنعتی قابل اعتماد می کند. آنها به دلیل انعطاف پذیری، زمان خرابی و هزینه های نگهداری را کاهش می دهند.

واشرهای پوشش سوپاپ سریعتر فرسوده می شوند. قرار گرفتن در معرض گرما، روغن و مواد شیمیایی موتور می تواند باعث تخریب لاستیک، چوب پنبه یا سیلیکون شود که نیاز به تعویض دوره ای دارد. در حالی که برای کاربردهای خودرو کافی است، اما فاقد دوام فوق العاده واشرهای مارپیچی هستند.

عوامل دوام (نقاط گلوله):

● واشرهای مارپیچی: سیم‌پیچ‌های فلزی از کمانش جلوگیری می‌کنند. پرکننده ها در برابر حمله شیمیایی مقاومت می کنند. ایده آل برای چرخه های حرارتی مکرر.

● واشر پوشش سوپاپ: انتخاب مواد بر طول عمر تأثیر می گذارد. سیلیکون بیشتر از لاستیک یا چوب پنبه دوام دارد. همه در معرض حرارت و لرزش موتور هستند.

● تاثیر تعمیر و نگهداری: واشرهای مارپیچی زخمی زمان عملیاتی را افزایش می دهند. واشرهای پوشش سوپاپ نیاز به بازرسی و تعویض منظم دارند.

این تضاد نشان می دهد که چرا واشر زخم مارپیچی در آب بندی صنعتی ترجیح داده می شود، در حالی که واشرهای پوشش سوپاپ برای محافظت از موتور خودرو تخصصی باقی می مانند.

انتخاب واشر مناسب برای برنامه شما

انتخاب واشرهای مارپیچی برای کاربردهای صنعتی

هنگام انتخاب واشر زخم مارپیچی برای مصارف صنعتی، فاکتورهای متعددی مطرح می شود. ابتدا، کلاس فشار باید با شرایط عملکرد سیستم مطابقت داشته باشد. فلنج های پرفشار به واشرهایی نیاز دارند که بتوانند تنش های مکرر را بدون تغییر شکل تحمل کنند. در مرحله بعد، سازگاری شیمیایی بسیار مهم است: ماده واشر باید در برابر مایعات موجود در خطوط لوله شما، اعم از اسید، روغن یا حلال، مقاومت کند. محدوده دما نیز کلیدی است. فرآیندهای صنعتی اغلب شاهد نوسانات شدید هستند و یک واشر انعطاف پذیر در این شرایط آب بندی را حفظ می کند.

XS Seal واشرهای مارپیچی سفارشی را ارائه می دهد که این الزامات خاص را برآورده می کند. آنها سیم پیچ های فلزی دقیق را با پرکننده های مهندسی شده ترکیب می کنند تا محیط های صنعتی خشن را مدیریت کنند. تیم آنها مشاوره فنی و خدمات پاسخ سریع را ارائه می دهد و به مشتریان در انتخاب واشر مناسب برای هر برنامه کمک می کند.

چک لیست انتخاب واشر صنعتی:

● رتبه بندی کلاس فشار مناسب برای مشخصات فلنج.

● سازگاری شیمیایی پرکننده و سیم پیچ فلزی.

● تحمل دما برای شرایط عملیاتی شدید.

● حلقه های داخلی/خارجی اختیاری برای پشتیبانی ضد کمانش.

● مطابقت با استانداردهایی مانند ASME B16.20.

انتخاب واشر پوشش سوپاپ برای موتورهای خودرو

برای موتورهای خودرو، انتخاب واشر پوشش سوپاپ بر روی مایعات موتور، لرزش و تحمل حرارت تمرکز دارد. مواد باید روغن موتور داغ را بدون تخریب کنترل کنند. لاستیک و سیلیکون رایج هستند زیرا در برابر لرزش خم می شوند و در عین حال مهر و موم محکمی دارند. چوب پنبه را می توان برای موتورهای قدیمی استفاده کرد اما در طول زمان سریعتر فرسوده می شود.

عواملی که باید در نظر گرفته شوند:

● سازگاری با مایع موتور، به ویژه روغن و خنک کننده.

● محدوده دمای معمولی برای عملکرد موتور.

● مقاومت در برابر لرزش و حرکت موتور.

● طول عمر در مقابل ملاحظات هزینه.

جدول مواد در مقابل عملکرد:

مواد	مقاومت در برابر حرارت	انعطاف پذیری	استفاده از موتور
لاستیک	متوسط	بالا	موتورهای استاندارد
سیلیکون	بالا	بالا	موتورهای با کارایی بالا
چوب پنبه	کم-متوسط	متوسط	وسایل نقلیه قدیمی
پلاستیک	کم-متوسط	کم	موتورهای مقرون به صرفه یا سبک وزن

نصب و نگهداری واشرهای زخم مارپیچی

نصب مناسب تضمین می کند که واشر زخم مارپیچی عملکرد بهینه ای دارد. با آماده سازی کامل سطح فلنج برای حذف زباله و خوردگی شروع کنید. واشر را با دقت قرار دهید و اطمینان حاصل کنید که حلقه های داخلی و خارجی به درستی تراز هستند. پیچ ها را به صورت متقاطع سفت کنید تا فشرده سازی به طور یکنواخت توزیع شود و از فشرده سازی بیش از حد که بازیابی واشر را کاهش می دهد اجتناب کنید. بازرسی های منظم به تشخیص زود هنگام خزش یا سایش کمک می کند.

نکات نصب:

● سطوح فلنج را قبل از نصب کاملاً تمیز کنید.

● حلقه داخلی و سیم پیچ های فلزی را به درستی تراز کنید.

● پیچ ها را به تدریج به ترتیب متناوب سفت کنید.

● از بیش از حد گشتاور توصیه شده خودداری کنید. با آچار گشتاور چک کنید

نحوه تعویض واشر پوشش سوپاپ

تعویض واشر پوشش سوپاپ ساده است اما نیاز به توجه دارد. اجازه دهید موتور قبل از استارت خنک شود. اجزایی که دسترسی را مسدود می کنند، مانند شلنگ های PCV یا براکت های شمع را حذف کنید. درپوش سوپاپ را با دقت بلند کنید، واشر قدیمی را بردارید و سطوح را تمیز کنید. در صورت نیاز از درزگیر استفاده کنید. پوشش را دوباره نصب کنید و پیچ ها را مطابق با مشخصات گشتاور سازنده محکم کنید.

تعویض گام به گام:

1. خنک شدن موتور: جلوگیری از سوختگی و اطمینان از ایمنی.

2. موانع را بردارید: شیلنگ ها، براکت ها یا حسگرهایی که دسترسی را مسدود می کنند.

3. واشر قدیمی را بردارید: از آسیب رساندن به سطوح فلزی خودداری کنید.

4. تمیز کردن و اعمال درزگیر: از تمیز بودن سطوح جفت شونده اطمینان حاصل کنید.

5. درپوش سوپاپ را دوباره نصب کنید: پیچ ها را به تدریج به ترتیب صحیح سفت کنید.

نتیجه گیری

این مقاله واشرهای مارپیچی و واشرهای پوشش سوپاپ را با هم مقایسه می کند و تفاوت در مواد، کاربردها و دوام را برجسته می کند. اسپیرال Wound Gaske آب بندی صنعتی را تحت فشار شدید، دما و قرار گرفتن در معرض مواد شیمیایی ارائه می دهد، در حالی که واشرهای پوشش سوپاپ از موتورهای خودرو در برابر نشت روغن محافظت می کند. DONHONSIL  واشرهای با کیفیت بالا را با ترکیب مواد بادوام و ساخت دقیق برای اطمینان از آب بندی قابل اعتماد و عملکرد طولانی مدت در سراسر صنایع ارائه می دهد.

سوالات متداول

س: واشر زخم مارپیچی چیست؟

A: یک واشر زخمی مارپیچی یک واشر فلزی و پرکننده است که در کاربردهای صنعتی با فشار بالا و دمای بالا برای آب بندی مطمئن استفاده می شود.

س: واشر پوشش سوپاپ چگونه کار می کند؟

A: پوشش سوپاپ موتور را آب بندی می کند، از نشت روغن جلوگیری می کند و از اجزای داخلی موتور محافظت می کند.

س: چرا گسکت مارپیچی را به جای واشرهای دیگر انتخاب کنید؟

پاسخ: گسک زخم مارپیچی فشار، دما و مواد شیمیایی شدید را کنترل می کند و دوام بی نظیری را با واشرهای نرم ارائه می دهد.

س: چه موادی برای واشرهای پوشش سوپاپ استفاده می شود؟

پاسخ: مواد متداول شامل لاستیک، چوب پنبه، سیلیکون یا پلاستیک است که برای انعطاف پذیری، گرما و مقاومت شیمیایی انتخاب شده اند.

س: آیا می توان واشرهای مارپیچی را سفارشی کرد؟

پاسخ: بله، شرکت‌هایی مانند DONHONSIL گسکه‌های مارپیچی سفارشی را که برای نیازهای صنعتی خاص طراحی شده است، ارائه می‌کنند.
