Junta enrollada en espiral frente a junta de tapa de válvula: comprensión de las diferencias de sellado específicas de la aplicación

Introducción

¿Alguna vez te has preguntado por qué las juntas industriales superan a las juntas de motor? Este artículo compara enrolladas en espiral Juntas  y juntas de tapa de válvulas. Aprenderás sus diferencias, materiales y mejores usos.

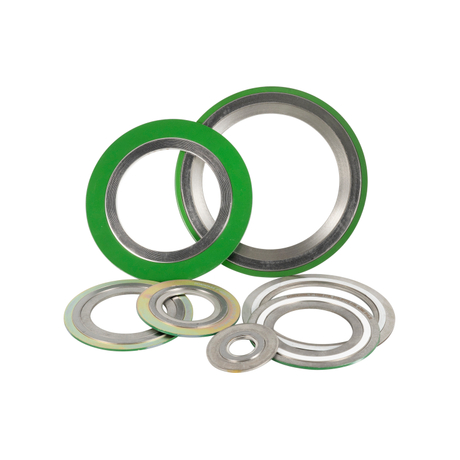

¿Qué es una junta enrollada en espiral?

Definición y construcción de juntas enrolladas en espiral

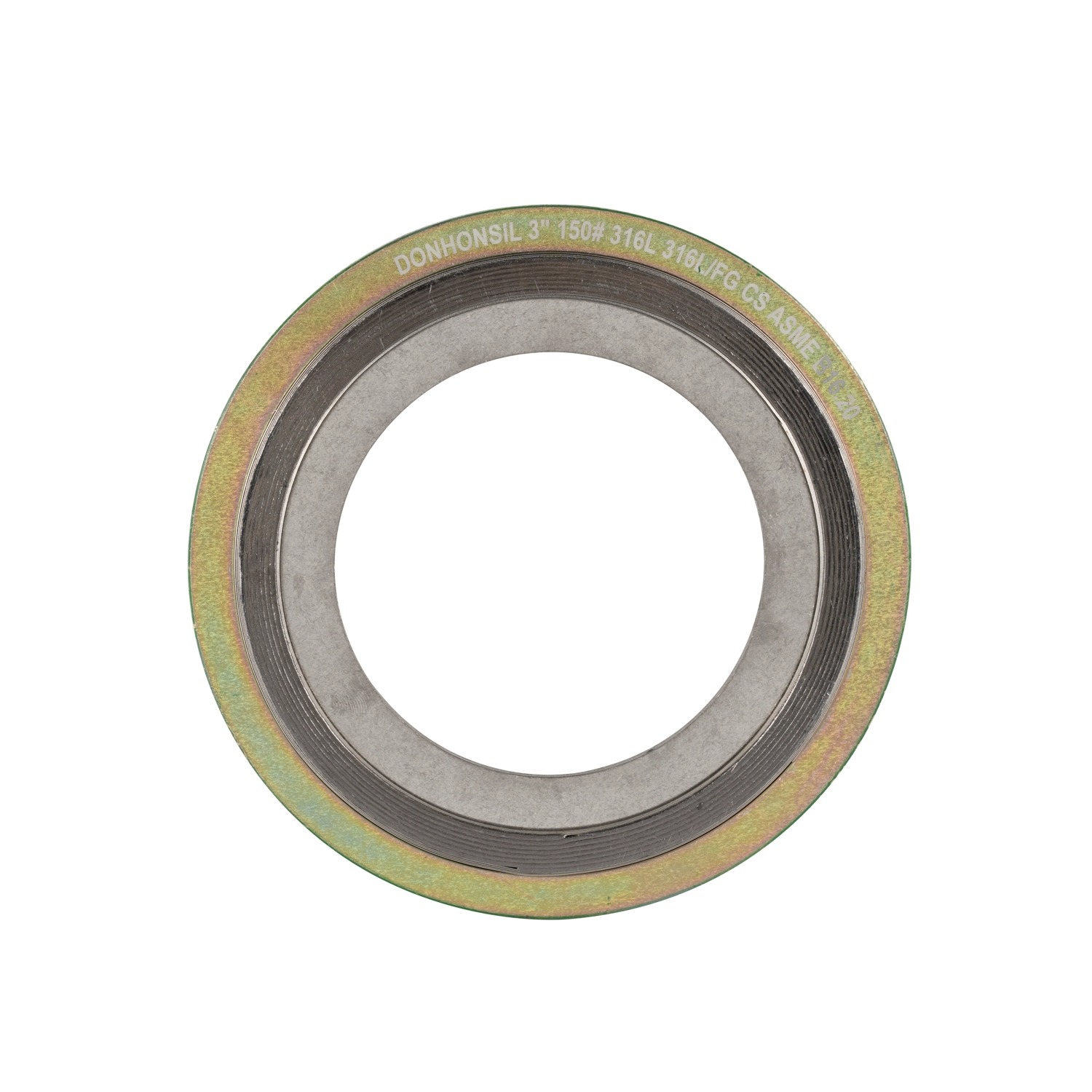

Una junta enrollada en espiral es una solución de sellado de alto rendimiento que se utiliza en bridas y tuberías industriales. Está construido a partir de bobinas metálicas alternas y un material de relleno más suave, formando una barrera resistente y a prueba de fugas. Las tiras de metal, a menudo de acero inoxidable o Monel, proporcionan resistencia estructural, mientras que el relleno, como grafito o PTFE, garantiza resistencia química y tolerancia a la temperatura. Se adaptan a las imperfecciones de las bridas y mantienen un sello incluso cuando las superficies se desplazan ligeramente debido a la expansión térmica.

Componentes principales:

● Anillo exterior: Centra la junta en la brida y protege los bordes contra daños.

● Anillo interior: Evita que los devanados se doblen y mantiene el sello intacto bajo altas presiones.

● Elemento de sellado: Las espirales más el material de relleno crean la superficie principal a prueba de fugas.

● Materiales de relleno: grafito, PTFE o cerámica, cada uno de ellos adecuado para condiciones químicas y de temperatura específicas.

A continuación se muestra una comparación rápida de los materiales de relleno que se utilizan a menudo en las juntas enrolladas en espiral:

Material de relleno	Ventajas	Aplicaciones típicas
Grafito	Alta temperatura y resistencia química	Tuberías de petróleo y gas, intercambiadores de calor.
PTFE	Excelente resistencia química, baja fricción.	Servicios químicos corrosivos
Cerámico	Aislamiento eléctrico y de alta temperatura.	Procesos químicos especializados
Mica	Resistente al calor, duradero	Bridas de alta temperatura, válvulas industriales.

XS Seal, por ejemplo, fabrica juntas enrolladas en espiral que combinan devanados metálicos y rellenos diseñados para manejar entornos industriales exigentes de manera confiable.

Ventajas de las juntas enrolladas en espiral

Las juntas enrolladas en espiral son populares porque equilibran flexibilidad, resistencia y durabilidad. Sellan eficazmente bajo presión y temperatura extremas, superando a las juntas planas tradicionales en condiciones difíciles.

Beneficios clave:

● Resistencia a altas temperaturas y presiones: Soporta condiciones extremas que se encuentran en plantas químicas, generación de energía y refinerías de petróleo.

● Resistencia química y a la corrosión: Mantiene la integridad del sello incluso cuando se expone a fluidos agresivos.

● Duradero y duradero: reduce el tiempo de inactividad y los costos de mantenimiento gracias a una construcción resistente.

● Adaptable: Funciona con diferentes tipos de bridas, incluso cuando están desalineadas o mal maquinadas.

Descripción general de aplicaciones (lista con viñetas):

● Industria del Petróleo y Gas: Bridas, tuberías, válvulas e intercambiadores de calor.

● Plantas Petroquímicas: Reactores, columnas de destilación y recipientes de alta presión.

● Generación de Energía: Turbinas, calderas y condensadores.

● Fabricación de productos químicos: manipulación de medios corrosivos y procesos de alta temperatura.

XS Seal proporciona juntas enrolladas en espiral adaptadas a los requisitos específicos del proyecto, incluida la clase de presión, el tipo de relleno y las dimensiones de la brida, lo que garantiza que cada junta coincida con precisión con su aplicación industrial.

¿Qué es una junta de tapa de válvula?

Propósito y estructura básica de las juntas de tapa de válvulas

Una junta de tapa de válvula es un componente esencial en los motores de automóviles. Se encuentra entre la tapa de la válvula y la culata, formando un sello seguro que evita fugas de aceite. Las fugas de aceite pueden causar fricción, sobrecalentamiento o daños en el motor con el tiempo, por lo que una junta confiable es fundamental para el buen funcionamiento del motor. Estas juntas deben tolerar el calor del motor, las vibraciones y la exposición al aceite y a los productos químicos manteniendo un sello hermético.

Características clave:

● Contención de aceite: Evita que el aceite se escape y llegue a los componentes del motor, como las bujías.

● Protección: Mantiene la suciedad, el polvo y los residuos fuera de la culata.

● Rendimiento del motor: Mantiene una lubricación constante para reducir el desgaste.

Los materiales comunes incluyen caucho, corcho, silicona y plástico. Cada material se selecciona en función de su flexibilidad, tolerancia al calor y resistencia a los productos químicos. La silicona es particularmente popular para los motores modernos porque soporta altas temperaturas y presiones sin agrietarse. El caucho ofrece una solución rentable para motores estándar, mientras que el corcho se utiliza a menudo en vehículos más antiguos. Las juntas de plástico son livianas y están moldeadas para diseños específicos, lo que las hace ideales para aplicaciones económicas.

Referencia rápida: Materiales de la junta de la tapa de la válvula

Material	Resistencia al calor	Flexibilidad	Durabilidad	Uso típico
Goma	Moderado	Alto	Medio	Motores estándar
Corcho	Bajo a Medio	Medio	Bajo	Motores más antiguos
Silicona	Alto	Alto	Alto	Motores de alto rendimiento
Plástico	Bajo a Medio	Bajo	Medio	Modelos ligeros o económicos.

Tipos de juntas de tapa de válvulas y sus aplicaciones

Las juntas de tapa de válvulas vienen en varios tipos y materiales, cada una diseñada para aplicaciones automotrices específicas. Comprender la elección correcta ayuda a evitar fugas, fallos de encendido o daños al motor.

Tipos de materiales y ventajas:

● Juntas de caucho: Asequibles, flexibles, sella bien bajo calor y presión moderados. Apto para vehículos de uso diario.

● Juntas de corcho: Económicas, fáciles de moldear, funcionan bien para motores más antiguos. Puede secarse o agrietarse con el tiempo.

● Juntas de silicona: Resistentes al calor, duraderas, perfectas para motores de alto rendimiento y vehículos turboalimentados.

● Juntas de plástico: livianas, moldeadas para diseños de motores específicos, ideales para modelos económicos con menor exposición al calor.

Consideraciones clave al elegir una junta para tapa de válvula:

● Temperatura del motor: Los motores de alta temperatura necesitan silicona o materiales especiales.

● Exposición al petróleo y productos químicos: el caucho o el corcho pueden degradarse más rápido bajo la exposición a aceites fuertes o químicos.

● Antigüedad y diseño del vehículo: los motores más antiguos suelen utilizar corcho; Los motores modernos de alto rendimiento se benefician de la silicona.

● Costo versus longevidad: los motores económicos pueden tolerar caucho o plástico, mientras que los vehículos premium dependen de soluciones de silicona más duraderas.

Al seleccionar la junta de tapa de válvulas adecuada, el motor mantiene la integridad del aceite, evita fallos de encendido y evita mantenimiento innecesario, manteniendo un rendimiento fluido. La integración del conocimiento sobre juntas enrolladas en espiral ayuda a comparar aplicaciones industriales y muestra cómo la precisión en el diseño de juntas es fundamental en entornos automotrices e industriales.

Diferencias clave entre juntas enrolladas en espiral y juntas de tapa de válvula

Requisitos ambientales y de aplicación

Las juntas espirales están diseñadas para entornos industriales extremos. Manejan altas presiones, temperaturas elevadas y fluidos corrosivos, lo que los hace ideales para tuberías, válvulas y reactores químicos. Se adaptan a la desalineación de las bridas y mantienen un sello fuerte incluso en condiciones fluctuantes.

Las juntas de tapa de válvulas, por otro lado, están hechas para motores de automóviles. Previenen fugas de aceite bajo temperaturas y presiones moderadas, protegiendo las culatas y los componentes del motor. A diferencia de las juntas enrolladas en espiral, no están diseñadas para resistir el calor de nivel industrial o la exposición a productos químicos, pero funcionan perfectamente en automóviles y camiones.

Resumen de comparación (puntos de viñeta):

● Juntas enrolladas en espiral: plantas de petróleo y gas, petroquímicas, de generación de energía y químicas.

● Juntas de tapa de válvulas: automóviles, camiones, motocicletas y motores estándar.

● Estrés ambiental: Las juntas enrolladas en espiral toleran ciclos extremos; Las juntas de la tapa de válvulas soportan ciclos moderados del motor.

● Adaptabilidad: Las juntas en espiral se flexionan bajo la expansión térmica; Las juntas de tapa de válvulas dependen de la elasticidad del material.

Diferencias materiales y rendimiento

Los materiales definen las capacidades de cada tipo de junta. Las juntas enrolladas en espiral combinan devanados metálicos (acero inoxidable, Monel) con rellenos diseñados como grafito o PTFE, lo que les otorga una resistencia excepcional a la presión, la temperatura y el ataque químico.

Las juntas de tapa de válvulas utilizan materiales más blandos como caucho, corcho, silicona o plástico. Estos materiales proporcionan suficiente flexibilidad y sellado para el aceite de motor, pero fallarían en las condiciones extremas que soportan las juntas enrolladas en espiral.

Tipo de junta	Material del núcleo	Rango de temperatura	Resistencia química	Nivel de rendimiento
Junta enrollada en espiral	Metal + Grafito/PTFE	-100°C a 600°C+	Alto	industriales, de servicio pesado
Junta de tapa de válvula	Caucho, Corcho, Silicona, Plástico	-40°C a 200°C	Moderado	Automoción, uso de motores.

XS Seal fabrica juntas enrolladas en espiral que combinan devanados metálicos precisos y rellenos de ingeniería. Esto garantiza durabilidad, adaptabilidad y rendimiento en entornos corrosivos y de alta presión.

Durabilidad y longevidad

Las juntas espirales están diseñadas para durar. Su construcción resiste la fluencia, los ciclos térmicos y la corrosión química, lo que los hace confiables durante años en aplicaciones industriales exigentes. Reducen el tiempo de inactividad y los costos de mantenimiento debido a su resiliencia.

Las juntas de la tapa de válvulas se desgastan más rápido. El calor del motor, el aceite y la exposición a productos químicos pueden degradar el caucho, el corcho o la silicona, lo que requiere un reemplazo periódico. Si bien son suficientes para aplicaciones automotrices, carecen de la durabilidad extrema de las juntas enrolladas en espiral.

Factores de durabilidad (viñetas):

● Juntas enrolladas en espiral: Las bobinas metálicas evitan el pandeo; los rellenos resisten el ataque químico; Ideal para ciclos térmicos repetidos.

● Juntas de tapa de válvulas: la elección del material afecta la vida útil; la silicona dura más que el caucho o el corcho; todos están sujetos al calor y la vibración del motor.

● Impacto del mantenimiento: Las juntas en espiral prolongan el tiempo de actividad operativa; Las juntas de la tapa de válvulas requieren inspección y reemplazo regulares.

Este contraste resalta por qué las juntas espirales se prefieren en el sellado industrial, mientras que las juntas de tapa de válvulas siguen estando especializadas para la protección de motores de automóviles.

Seleccionar la junta adecuada para su aplicación

Elección de juntas enrolladas en espiral para aplicaciones industriales

Al seleccionar una junta espiral para uso industrial, entran en juego varios factores. En primer lugar, la clase de presión debe coincidir con las condiciones de funcionamiento del sistema. Las bridas de alta presión requieren juntas que puedan soportar tensiones repetidas sin deformarse. A continuación, la compatibilidad química es crucial: el material de la junta debe resistir los fluidos de sus tuberías, ya sean ácidos, aceites o disolventes. El rango de temperatura también es clave; Los procesos industriales a menudo experimentan fluctuaciones extremas y una junta resistente mantendrá un sello en estas condiciones.

XS Seal ofrece juntas enrolladas en espiral personalizadas que cumplen con estos requisitos específicos. Combinan devanados metálicos precisos con rellenos diseñados para soportar entornos industriales hostiles. Su equipo brinda consulta técnica y servicios de respuesta rápida, ayudando a los clientes a elegir la junta adecuada para cada aplicación.

Lista de verificación para la selección de juntas industriales:

● Clasificación de clase de presión adecuada para la especificación de brida.

● Compatibilidad química del relleno y del devanado metálico.

● Tolerancia de temperatura para condiciones operativas extremas.

● Anillos interiores/exteriores opcionales para soporte antipandeo.

● Cumplimiento de normas como ASME B16.20.

Selección de juntas de tapa de válvulas para motores de automóviles

Para motores de automóviles, la selección de una junta para tapa de válvulas se centra en los fluidos del motor, la vibración y la tolerancia al calor. Los materiales deben manejar aceite de motor caliente sin degradarse. El caucho y la silicona son comunes porque se flexionan bajo la vibración mientras mantienen un sello hermético. El corcho se puede utilizar para motores más antiguos, pero se desgasta más rápido con el tiempo.

Factores a considerar:

● Compatibilidad de los fluidos del motor, especialmente aceite y refrigerante.

● Rango de temperatura típico para el funcionamiento del motor.

● Resistencia a las vibraciones y movimientos del motor.

● Consideraciones de longevidad versus costo.

Tabla de material versus rendimiento:

Material	Resistencia al calor	Flexibilidad	Uso del motor
Goma	Moderado	Alto	Motores estándar
Silicona	Alto	Alto	Motores de alto rendimiento
Corcho	Bajo-Medio	Medio	Vehículos más antiguos
Plástico	Bajo-Medio	Bajo	Motores económicos o livianos

Instalación y mantenimiento de juntas enrolladas en espiral

La instalación adecuada garantiza que una junta espiral funcione de manera óptima. Comience con una preparación minuciosa de la superficie de la brida para eliminar los residuos y la corrosión. Coloque la junta con cuidado, asegurándose de que los anillos interior y exterior se alineen correctamente. Apriete los pernos en un patrón entrecruzado para distribuir la compresión de manera uniforme, evitando una sobrecompresión que reduzca la recuperación de la junta. Las inspecciones periódicas ayudan a detectar fluencia o desgaste temprano.

Consejos de instalación:

● Limpie minuciosamente las caras de las bridas antes de la instalación.

● Alinear correctamente el aro interior y los devanados metálicos.

● Apriete los pernos gradualmente en secuencia alterna.

● Evite exceder el torque recomendado; verifique con una llave dinamométrica.

Cómo reemplazar una junta de tapa de válvula

Reemplazar la junta de la tapa de la válvula es sencillo pero requiere atención. Deje que el motor se enfríe antes de arrancar. Retire los componentes que bloquean el acceso, como mangueras de PCV o soportes de bujías. Levante con cuidado la tapa de la válvula, retire la junta vieja y limpie las superficies. Aplique sellador si es necesario. Vuelva a instalar la cubierta y apriete los pernos según las especificaciones de torsión del fabricante.

Reemplazo paso a paso:

1. Enfriamiento del motor: previene quemaduras y garantiza la seguridad.

2. Retire las obstrucciones: mangueras, soportes o sensores que bloqueen el acceso.

3. Retire la junta vieja: evite dañar las superficies metálicas.

4. Limpiar y aplicar sellador: Asegúrese de que las superficies de contacto estén limpias.

5. Reinstale la tapa de la válvula: apriete los pernos gradualmente en la secuencia correcta.

Conclusión

Este artículo compara las juntas enrolladas en espiral y las juntas de tapa de válvulas, destacando las diferencias en materiales, aplicaciones y durabilidad. Las juntas espirales ofrecen sellado industrial bajo presión, temperatura y exposición a productos químicos extremos, mientras que las juntas de tapa de válvulas protegen los motores de automóviles de fugas de aceite. DONHONSIL  proporciona juntas de alta calidad, combinando materiales duraderos y fabricación de precisión para garantizar un sellado confiable y un rendimiento duradero en todas las industrias.

Preguntas frecuentes

P: ¿Qué es una junta enrollada en espiral?

R: Una junta espiral es una junta de metal y relleno que se utiliza en aplicaciones industriales de alta presión y alta temperatura para un sellado confiable.

P: ¿Cómo funciona una junta de tapa de válvula?

R: Sella la tapa de válvulas del motor, evitando fugas de aceite y protegiendo los componentes internos del motor.

P: ¿Por qué elegir la junta espiral en lugar de otras juntas?

R: Las juntas enrolladas en espiral soportan presiones, temperaturas y productos químicos extremos, y ofrecen una durabilidad incomparable con las juntas blandas.

P: ¿Qué materiales se utilizan para las juntas de las tapas de válvulas?

R: Los materiales comunes incluyen caucho, corcho, silicona o plástico, seleccionados por su flexibilidad, resistencia al calor y a los químicos.

P: ¿Se pueden personalizar las juntas enrolladas en espiral?

R: Sí, empresas como DONHONSIL ofrecen juntas en espiral personalizadas y adaptadas a necesidades industriales específicas.
