Joint enroulé en spirale ou joint de couvercle de soupape : comprendre les différences d'étanchéité spécifiques à l'application

Introduction

Vous êtes-vous déjà demandé pourquoi les joints industriels surpassent les joints de moteur ? Cet article compare d'étanchéité en spirale Joints  et de couvercle de soupape. Vous découvrirez leurs différences, leurs matériaux et leurs meilleures utilisations.

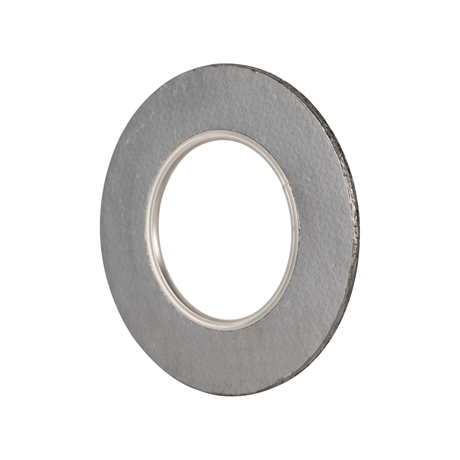

Qu'est-ce qu'un joint spiralé ?

Définition et construction des joints enroulés en spirale

Un joint enroulé en spirale est une solution d’étanchéité haute performance utilisée dans les tuyauteries et brides industrielles. Il est construit à partir d'enroulements métalliques alternés et d'un matériau de remplissage plus souple, formant une barrière résiliente et étanche. Les bandes métalliques, souvent en acier inoxydable ou en Monel, assurent la résistance structurelle, tandis que les charges, telles que le graphite ou le PTFE, assurent la résistance chimique et la tolérance à la température. Ils s'adaptent aux imperfections des brides et maintiennent une étanchéité même lorsque les surfaces se déplacent légèrement en raison de la dilatation thermique.

Principaux composants :

● Bague extérieure : centre le joint dans la bride et protège les bords contre les dommages.

● Bague intérieure : empêche les enroulements de se déformer et maintient le joint intact sous des pressions élevées.

● Élément d'étanchéité : les enroulements en spirale et le matériau de remplissage créent la surface primaire étanche.

● Matériaux de remplissage : graphite, PTFE ou céramique, chacun adapté à des conditions chimiques et thermiques spécifiques.

Voici une comparaison rapide des matériaux de remplissage souvent utilisés dans les joints spiralés :

Matériau de remplissage	Avantages	Applications typiques
Graphite	Résistance aux températures élevées et aux produits chimiques	Oléoducs et gazoducs, échangeurs de chaleur
PTFE	Excellente résistance chimique, faible frottement	Services chimiques corrosifs
Céramique	Isolation haute température et électrique	Procédés chimiques spécialisés
Mica	Résistant à la chaleur, durable	Brides haute température, vannes industrielles

XS Seal, par exemple, fabrique des joints enroulés en spirale combinant des enroulements métalliques et des charges techniques pour gérer de manière fiable les environnements industriels exigeants.

Avantages des joints enroulés en spirale

Les joints enroulés en spirale sont populaires car ils équilibrent flexibilité, résistance et durabilité. Ils scellent efficacement sous des pressions et des températures extrêmes, surpassant les joints plats traditionnels dans des conditions difficiles.

Avantages clés :

● Résistance aux températures et pressions élevées : Gère les conditions extrêmes rencontrées dans les usines chimiques, la production d'électricité et les raffineries de pétrole.

● Résistance aux produits chimiques et à la corrosion : maintient l'intégrité du joint même lorsqu'il est exposé à des fluides agressifs.

● Durable et résistant : réduit les temps d'arrêt et les coûts de maintenance grâce à une construction résiliente.

● Adaptable : fonctionne sur différents types de brides, même lorsqu'elles sont mal alignées ou imparfaitement usinées.

Aperçu des applications (liste à puces) :

● Industrie pétrolière et gazière : brides, pipelines, vannes et échangeurs de chaleur.

● Usines pétrochimiques : réacteurs, colonnes de distillation et cuves à haute pression.

● Production d'électricité : turbines, chaudières et condenseurs.

● Fabrication de produits chimiques : manipulation de produits corrosifs et processus à haute température.

XS Seal propose des joints spiralés adaptés aux exigences spécifiques du projet, notamment la classe de pression, le type de remplissage et les dimensions des brides, garantissant que chaque joint correspond précisément à son application industrielle.

Qu'est-ce qu'un joint de couvercle de soupape ?

Objectif et structure de base des joints de couvercle de soupape

Un joint de couvercle de soupape est un composant essentiel des moteurs automobiles. Il se place entre le couvercle de soupape et la culasse, formant un joint sécurisé qui empêche les fuites d'huile. Les fuites d'huile peuvent provoquer des frictions, une surchauffe ou des dommages au moteur au fil du temps. Un joint fiable est donc essentiel au bon fonctionnement du moteur. Ces joints doivent tolérer la chaleur du moteur, les vibrations et l'exposition à l'huile et aux produits chimiques tout en maintenant une étanchéité parfaite.

Principales caractéristiques :

● Confinement de l'huile : empêche l'huile de s'échapper et d'atteindre les composants du moteur tels que les bougies d'allumage.

● Protection : empêche la saleté, la poussière et les débris de pénétrer dans la culasse.

● Performances du moteur : maintient une lubrification constante pour réduire l'usure.

Les matériaux courants comprennent le caoutchouc, le liège, le silicone et le plastique. Chaque matériau est sélectionné en fonction de sa flexibilité, de sa tolérance à la chaleur et de sa résistance aux produits chimiques. Le silicone est particulièrement apprécié pour les moteurs modernes car il supporte les températures et les pressions élevées sans se fissurer. Le caoutchouc offre une solution rentable pour les moteurs standards, tandis que le liège est souvent utilisé dans les véhicules plus anciens. Les joints en plastique sont légers et moulés pour des conceptions spécifiques, ce qui les rend idéaux pour les applications économiques.

Référence rapide : Matériaux du joint de couvercle de soupape

Matériel	Résistance à la chaleur	Flexibilité	Durabilité	Utilisation typique
Caoutchouc	Modéré	Haut	Moyen	Moteurs standards
Liège	Faible à moyen	Moyen	Faible	Moteurs plus anciens
Silicone	Haut	Haut	Haut	Moteurs performants
Plastique	Faible à moyen	Faible	Moyen	Modèles légers ou économiques

Types de joints de couvercle de soupape et leurs applications

Les joints de couvercle de soupape sont disponibles en différents types et matériaux, chacun étant conçu pour des applications automobiles spécifiques. Comprendre le bon choix permet d’éviter les fuites, les ratés d’allumage ou les dommages au moteur.

Types de matériaux et avantages :

● Joints en caoutchouc : abordables, flexibles, scellent bien sous une chaleur et une pression modérées. Convient aux véhicules de tous les jours.

● Joints en liège : économiques, faciles à mouler, fonctionnent bien pour les moteurs plus anciens. Peut sécher ou se fissurer avec le temps.

● Joints en silicone : résistants à la chaleur, durables, parfaits pour les moteurs hautes performances et les véhicules turbocompressés.

● Joints en plastique : légers, moulés pour des conceptions de moteurs spécifiques, idéaux pour les modèles sensibles aux coûts avec une faible exposition à la chaleur.

Considérations clés lors du choix d’un joint de couvercle de soupape :

● Température du moteur : les moteurs à haute température nécessitent du silicone ou des matériaux spéciaux.

● Exposition à l'huile et aux produits chimiques : le caoutchouc ou le liège peuvent se dégrader plus rapidement en cas d'exposition intense à l'huile ou aux produits chimiques.

● Âge et conception du véhicule : les moteurs plus anciens utilisent souvent du liège ; les moteurs modernes hautes performances bénéficient du silicone.

● Coût par rapport à la longévité : les moteurs économiques peuvent tolérer le caoutchouc ou le plastique, tandis que les véhicules haut de gamme s'appuient sur des solutions en silicone plus durables.

En sélectionnant le bon joint de couvercle de soupape, le moteur maintient l'intégrité de l'huile, évite les ratés d'allumage et évite un entretien inutile, gardant ainsi des performances fluides. L’intégration des connaissances sur les joints enroulés en spirale permet de comparer les applications industrielles et montre à quel point la précision dans la conception des joints est essentielle dans les environnements automobiles et industriels.

Différences clés entre les joints enroulés en spirale et les joints de couvercle de soupape

Exigences d’application et environnementales

Les joints enroulés en spirale sont conçus pour les environnements industriels extrêmes. Ils supportent des pressions élevées, des températures élevées et des fluides corrosifs, ce qui les rend idéaux pour les pipelines, les vannes et les réacteurs chimiques. Ils s'adaptent au désalignement des brides et maintiennent une étanchéité solide même dans des conditions fluctuantes.

Les joints de couvercle de soupape, quant à eux, sont fabriqués pour les moteurs automobiles. Ils empêchent les fuites d'huile à des températures et pressions modérées, protégeant ainsi les culasses et les composants du moteur. Contrairement aux joints spiralés, ils ne sont pas conçus pour résister à la chaleur ou à l'exposition chimique de niveau industriel, mais fonctionnent parfaitement dans les voitures et les camions.

Aperçu de la comparaison (puces) :

● Joints spiralés : usines pétrolières et gazières, pétrochimiques, de production d'électricité et chimiques.

● Joints de couvercle de soupape : voitures, camions, motos et moteurs standard.

● Stress environnemental : les joints enroulés en spirale tolèrent des cycles extrêmes ; les joints de couvercle de soupape supportent des cycles moteur modérés.

● Adaptabilité : les joints enroulés en spirale fléchissent sous l'effet de la dilatation thermique ; les joints de couvercle de soupape dépendent de l’élasticité du matériau.

Différences matérielles et performances

Les matériaux définissent les capacités de chaque type de joint. Les joints enroulés en spirale combinent des enroulements métalliques (acier inoxydable, Monel) avec des charges techniques comme le graphite ou le PTFE, leur conférant une résistance exceptionnelle à la pression, à la température et aux attaques chimiques.

Les joints de couvercle de soupape utilisent des matériaux plus souples tels que le caoutchouc, le liège, le silicone ou le plastique. Ces matériaux offrent suffisamment de flexibilité et d'étanchéité pour l'huile moteur, mais échoueraient dans les conditions extrêmes que subissent les joints enroulés en spirale.

Type de joint	Matériau de base	Plage de température	Résistance chimique	Niveau de performance
Joint enroulé en spirale	Métal + Graphite/PTFE	-100°C à 600°C+	Haut	Industriel, robuste
Joint de couvercle de soupape	Caoutchouc, liège, silicone, plastique	-40°C à 200°C	Modéré	Automobile, utilisation du moteur

XS Seal fabrique des joints enroulés en spirale combinant des enroulements métalliques précis et des charges techniques. Cela garantit la durabilité, l’adaptabilité et les performances dans les environnements à haute pression et corrosifs.

Durabilité et longévité

Les joints spiralés sont conçus pour durer. Leur construction résiste au fluage, aux cycles thermiques et à la corrosion chimique, ce qui les rend fiables pendant des années dans des applications industrielles exigeantes. Ils réduisent les temps d’arrêt et les coûts de maintenance grâce à leur résilience.

Les joints de couvercle de soupape s’usent plus rapidement. La chaleur du moteur, l'huile et l'exposition aux produits chimiques peuvent dégrader le caoutchouc, le liège ou le silicone, nécessitant un remplacement périodique. Bien que suffisants pour les applications automobiles, ils n'ont pas l'extrême durabilité des joints enroulés en spirale.

Facteurs de durabilité (puces) :

● Joints enroulés en spirale : les enroulements métalliques empêchent le flambage ; les charges résistent aux attaques chimiques ; idéal pour les cycles thermiques répétés.

● Joints de couvercle de soupape : le choix du matériau affecte la durée de vie ; le silicone dure plus longtemps que le caoutchouc ou le liège ; tous sont soumis à la chaleur et aux vibrations du moteur.

● Impact sur la maintenance : les joints enroulés en spirale prolongent la disponibilité opérationnelle ; les joints du couvercle de soupape nécessitent une inspection et un remplacement réguliers.

Ce contraste montre pourquoi les joints spiralés sont préférés dans l'étanchéité industrielle, tandis que les joints de couvercle de soupape restent spécialisés pour la protection des moteurs automobiles.

Sélection du joint adapté à votre application

Choisir des joints spiralés pour les applications industrielles

Lors de la sélection d’un joint spiralé pour un usage industriel, plusieurs facteurs entrent en jeu. Premièrement, la classe de pression doit correspondre aux conditions de fonctionnement du système. Les brides haute pression nécessitent des joints capables de résister à des contraintes répétées sans se déformer. Ensuite, la compatibilité chimique est cruciale : le matériau du joint doit résister aux fluides présents dans vos canalisations, qu'il s'agisse d'acides, d'huiles ou de solvants. La plage de température est également essentielle ; les processus industriels connaissent souvent des fluctuations extrêmes, et un joint résilient maintiendra l’étanchéité dans ces conditions.

XS Seal propose des joints spiralés personnalisés qui répondent à ces exigences spécifiques. Ils combinent des enroulements métalliques précis avec des charges techniques pour résister aux environnements industriels difficiles. Leur équipe fournit des services de consultation technique et de réponse rapide, aidant les clients à choisir le bon joint pour chaque application.

Liste de contrôle pour la sélection des joints industriels :

● Classe de pression nominale adaptée aux spécifications de bride.

● Compatibilité chimique du mastic et du bobinage métallique.

● Tolérance de température pour des conditions opérationnelles extrêmes.

● Anneaux intérieurs/extérieurs en option pour un support anti-flambage.

● Conformité aux normes comme ASME B16.20.

Sélection de joints de couvercle de soupape pour les moteurs automobiles

Pour les moteurs automobiles, la sélection d'un joint de couvercle de soupape se concentre sur les fluides moteur, les vibrations et la tolérance à la chaleur. Les matériaux doivent supporter l’huile moteur chaude sans se dégrader. Le caoutchouc et le silicone sont courants car ils fléchissent sous l’effet des vibrations tout en gardant une étanchéité parfaite. Le liège peut être utilisé pour les moteurs plus anciens mais s'use plus rapidement avec le temps.

Facteurs à considérer :

● Compatibilité des fluides moteur, notamment l'huile et le liquide de refroidissement.

● Plage de température typique pour le fonctionnement du moteur.

● Résistance aux vibrations et aux mouvements du moteur.

● Considérations de longévité par rapport aux coûts.

Tableau des matériaux et des performances :

Matériel	Résistance à la chaleur	Flexibilité	Utilisation du moteur
Caoutchouc	Modéré	Haut	Moteurs standards
Silicone	Haut	Haut	Des moteurs performants
Liège	Faible-Moyen	Moyen	Véhicules plus anciens
Plastique	Faible-Moyen	Faible	Moteurs économiques ou légers

Installation et entretien des joints enroulés en spirale

Une installation correcte garantit un fonctionnement optimal d’un joint enroulé en spirale. Commencez par une préparation minutieuse de la surface de la bride pour éliminer les débris et la corrosion. Positionnez soigneusement le joint, en vous assurant que les bagues intérieure et extérieure s'alignent correctement. Serrez les boulons selon un motif entrecroisé pour répartir la compression uniformément, en évitant une surcompression qui réduit la récupération du joint. Des inspections régulières permettent de détecter rapidement le fluage ou l’usure.

Conseils d'installation :

● Nettoyer soigneusement les faces des brides avant l'installation.

● Alignez correctement la bague intérieure et les enroulements métalliques.

● Serrez les boulons progressivement en alternant.

● Évitez de dépasser le couple recommandé ; vérifier avec une clé dynamométrique.

Comment remplacer un joint de couvercle de soupape

Le remplacement d'un joint de couvercle de soupape est simple mais nécessite de l'attention. Laissez le moteur refroidir avant de démarrer. Retirez les composants bloquant l'accès, tels que les tuyaux PCV ou les supports de bougies d'allumage. Soulevez délicatement le couvercle de soupape, retirez l'ancien joint et nettoyez les surfaces. Appliquer du scellant si nécessaire. Réinstallez le couvercle et serrez les boulons selon les spécifications de couple du fabricant.

Remplacement étape par étape :

1. Refroidissement du moteur : évite les brûlures et assure la sécurité.

2. Supprimez les obstructions : tuyaux, supports ou capteurs qui bloquent l'accès.

3. Retirez l'ancien joint : évitez d'endommager les surfaces métalliques.

4. Nettoyer et appliquer le scellant : Assurez-vous que les surfaces de contact sont propres.

5. Réinstallez le couvercle de valve : serrez les boulons progressivement dans le bon ordre.

Conclusion

Cet article compare les joints spiralés et les joints de couvercle de soupape, en mettant en évidence les différences de matériaux, d'applications et de durabilité. Spiral Wound Gaske offre une étanchéité industrielle sous des pressions, des températures et des expositions chimiques extrêmes, tandis que les joints de couvercle de soupape protègent les moteurs automobiles des fuites d'huile. DONHONSIL  fournit des joints de haute qualité, combinant des matériaux durables et une fabrication de précision pour garantir une étanchéité fiable et des performances durables dans tous les secteurs.

FAQ

Q : Qu'est-ce qu'un joint enroulé en spirale ?

R : Un gaz enroulé en spirale est un joint métallique et de remplissage utilisé dans les applications industrielles à haute pression et haute température pour une étanchéité fiable.

Q : Comment fonctionne un joint de couvercle de soupape ?

R : Il scelle le couvercle de soupape du moteur, empêchant les fuites d'huile et protégeant les composants internes du moteur.

Q : Pourquoi choisir Spiral Wound Gaske plutôt que d’autres joints ?

R : Les gaz enroulés en spirale supportent des pressions, des températures et des produits chimiques extrêmes, offrant une durabilité inégalée par les joints souples.

Q : Quels matériaux sont utilisés pour les joints de couvercle de soupape ?

R : Les matériaux courants comprennent le caoutchouc, le liège, le silicone ou le plastique, sélectionnés pour leur flexibilité, leur résistance à la chaleur et aux produits chimiques.

Q : Les joints enroulés en spirale peuvent-ils être personnalisés ?

R : Oui, des entreprises comme DONHONSIL fournissent des gaz à enroulement en spirale personnalisés, adaptés aux besoins industriels spécifiques.
