راه حل های واشر دریایی و دریایی: نحوه جلوگیری از نشت در شرایط شدید

خرابی آب بندی در محیط های دریایی و فراساحلی پیامدهای عملیاتی شدیدی دارد. توقف برنامه ریزی نشده در یک دکل حفاری یا کشتی تجاری برنامه های تولید را فوراً متوقف می کند. اصلاح زیست محیطی ناشی از نشت مایعات، تعهدات نظارتی گسترده ای را ایجاد می کند. هنگامی که سیستم های فشار بالا در نزدیکی پرسنل از کار می افتند، خطرات ایمنی حیاتی ظاهر می شوند. این محیط های شدید نیاز به مهار سیال بی عیب و نقص در سخت ترین شرایط روی این سیاره دارند.

مهر و موم های صنعتی استاندارد به سرعت تحت فشارهای ترکیبی منحصر به فرد برای کاربردهای دریایی تخریب می شوند. ارتعاش مداوم رگ به مرور زمان مفاصل مکانیکی را شل می کند. چرخه هیدرولیک فشار بالا بر مواد آب بندی فراتر از نقاط تسلیم آنها فشار می آورد. نوسانات شدید دما باعث انبساط و انقباض حرارتی می شود و بارهای پیچ را به خطر می اندازد. قرار گرفتن در معرض بی امان آب شور، خوردگی را تسریع می کند و یکپارچگی فلنج را از بین می برد. یک واشر استاندارد به سادگی نمی تواند از این ماتریس نیروهای مخرب دوام بیاورد.

دستیابی به عملکرد نشتی صفر نیاز به یک رویکرد مهندسی سیستماتیک دارد. شما باید فناوری های آب بندی پیشرفته را با متغیرهای محیطی خاص مطابقت دهید. بررسی شرایط فلنج تضمین می کند که ماده انتخابی می تواند با عیوب سطح سازگار شود. کنترل دقیق متغیرهای نصب از خرابی زودرس جلوگیری می کند. مشخص کردن صحیح واشر دریایی و دریایی یک اتصال مکانیکی آسیب پذیر را به یک مهر و موم قابل اعتماد و طولانی مدت تبدیل می کند.

خوراکی های کلیدی

• سازگاری مواد غیرقابل مذاکره است: انتخاب ترکیب صحیح (به عنوان مثال، PTFE، گرافیت انعطاف پذیر، آلیاژهای تخصصی) بر اساس محیط شیمیایی دقیق، فشار و محدودیت دما، طول عمر آب بندی را تعیین می کند.

• نصب، عملکرد را تعیین می کند: حتی واشر دریایی و دریایی با درجه بالاتر بدون آماده سازی سطح مناسب، تراز دقیق و سفت شدن کنترل شده پیچ از کار می افتد.

• انتخاب واشر درایوهای وضعیت فلنج: فلنج های دارای حفره، خوردگی یا تاب خوردگی به پروفیل های واشر خاصی (مانند Kammprofile یا مواد منطبق ضخیم) برای دستیابی به آب بندی قابل اعتماد نیاز دارند.

• انطباق خطر را کاهش می دهد: استفاده از واشرهای دارای گواهینامه های دریایی و دریایی شناخته شده (API، ASME، DNV، ABS) قابلیت اطمینان پایه و انطباق با مقررات را تضمین می کند.

واقعیت های عملیاتی محیط های دریایی و فراساحلی

گرما، فشار و ارتعاش ثابت

فشار مکانیکی روی اتصالات فلنجی از چندین منبع بی امان سرچشمه می گیرد. موتورهای دیزلی سنگین دریایی لرزش مداوم با فرکانس پایین ایجاد می کنند. ضربه های موج بارهای شوک دینامیکی را در سراسر ساختار کشتی منتقل می کند. سیستم های هیدرولیک پرفشار در طول عملیات بلند کردن سنگین، فشار سریعی را تجربه می کنند. این نیروها با هم کار می کنند تا اتصالات پیچ شده را شل کنند. هنگامی که کشش پیچ کاهش می یابد، بار فشاری روی واشر کاهش می یابد. این کاهش فشار سطحی مسیرهای نشتی میکروسکوپی ایجاد می کند که در نهایت تحت بار منفجر می شوند.

چرخه حرارتی یکپارچگی مفصل را پیچیده تر می کند. سیستم ها در حین کار گرم می شوند و در حالت آفلاین خنک می شوند. فلنج ها و پیچ ها بسته به متالورژی آنها با سرعت های متفاوتی منبسط و منقبض می شوند. این انبساط حرارتی دیفرانسیل، پیچ‌ها را فراتر از حد الاستیک آنها کشیده می‌شود. هنگامی که یک پیچ برای همیشه تسلیم شود، نمی تواند نیروی گیره مورد نیاز را حفظ کند. از دست دادن بار پیچ ناگزیر منجر به نشتی می شود. مواد آب بندی با بازیابی بالا برای جبران این حرکت ثابت ضروری هستند. شما به موادی نیاز دارید که مانند یک فنر عمل کنند، حتی با بزرگ شدن شکاف در حین انبساط حرارتی، به سطوح فلنج فشار وارد کنند.

منیفولدهای موتور و سیستم های اگزوز برخی از بدترین چرخه های حرارتی را مشاهده می کنند. دما می تواند در عرض چند دقیقه صدها درجه تغییر کند. اگر ماده واشر فاقد انعطاف پذیری حرارتی باشد، پخته، سفت و ترک می خورد. پس از ترک خوردن، گازهای خروجی از اگزوز خارج می شوند و خطر آتش سوزی ایجاد می کنند و راندمان موتور را کاهش می دهند. مهندسان میدان اغلب می بینند که الاستومرهای استاندارد در این مناطق به پلاستیک شکننده تبدیل می شوند. ارتقاء به گرافیت یا مواد مبتنی بر میکا از این تخریب حرارتی جلوگیری می کند.

خوردگی آب شور و قرار گرفتن در معرض مواد شیمیایی

محیط های شور به شدت به مواد آب بندی ناسازگار حمله می کنند. آب شور به عنوان یک الکترولیت عمل می کند و اکسیداسیون را در سطوح فلزی در معرض تسریع می بخشد. سکوهای فراساحلی همچنین با گاز ترش حاوی سولفید هیدروژن بسیار سمی و خورنده مواجه هستند. سیالات حفاری تهاجمی الاستومرهای استاندارد را ظرف چند ساعت پس از تماس تخریب می کنند. انتخاب مواد شیمیایی بی اثر از تخریب سریع مهر و موم جلوگیری می کند. برگه های داده مواد باید قبل از نصب در برابر همه قرار گرفتن در معرض رسانه بالقوه ارجاع داده شوند.

خوردگی گالوانیکی تهدیدی پنهان برای یکپارچگی فلنج است. این زمانی اتفاق می‌افتد که فلزات غیرمشابه در حضور یک الکترولیت مانند آب دریا به هم متصل شوند. فلز کمتر نجیب به عنوان آند عمل می کند و به سرعت خورده می شود. اگر یک واشر فلزی بین فلنج های آلیاژ دیگری قرار گیرد، واشر یا صفحه فلنج خراب می شود. جداسازی فلزات غیر مشابه از این واکنش الکتروشیمیایی جلوگیری می کند. پوشش های تخصصی یا کیت های عایق غیر فلزی حفاظت گالوانیکی موثری را ارائه می دهند. برای جلوگیری از تشکیل سلول گالوانیکی باید اتصال الکتریکی بین فلنج ها را از نظر فیزیکی قطع کنید.

شستشوهای شیمیایی روی عرشه نیز حلال های تهاجمی را به اتصالات فلنج خارجی وارد می کند. خدمه عرشه از چربی‌گیرهای سنگین و بازدارنده‌های زنگ استفاده می‌کنند که می‌توانند به لبه‌های در معرض واشر حمله کنند. اگر بایندر واشر با این مواد شیمیایی واکنش نشان دهد، مهر و موم متورم شده و از محل اتصال خارج می شود. مشخص کردن a واشر دریایی و دریایی با یک هسته کاملا محصور شده یا یک سیستم بایندر بسیار مقاوم، از به خطر انداختن مرز فشار مواد شیمیایی شستشو جلوگیری می کند.

هزینه نظارتی شکست های آب بندی

تاثیر واقعی

واشر شکست خورده بسیار فراتر از قسمت جایگزین گسترش می یابد. نشت های محیطی باعث بررسی فوری نهادهای نظارتی می شود. آژانس حفاظت از محیط زیست و سازمان بین المللی دریانوردی جریمه های سنگینی برای نشت هیدروکربن وضع می کنند. جلوگیری از این حوادث مستلزم مشخص کردن راه حل های بسیار مهندسی شده آب بندی از همان ابتدا است. یک قطره سیال هیدرولیک در آب های محدود می تواند یک ممیزی انطباق گسترده را آغاز کند.

انجمن های طبقه بندی مانند ABS و DNV نیاز به رعایت دقیق کدهای لوله کشی دارند. اگر نقشه بردار مواد واشر تایید نشده را در سیستم های حیاتی پیدا کند، می تواند گواهی بازرسی کشتی را بگیرد. تا زمانی که مواد مغایر با آن جایگزین نشوند، کشتی را زمینگیر می کند. استفاده از مواد تایید شده از قبل از این موانع نظارتی جلوگیری می کند. به بازرسان ثابت می کند که کشتی تمام استانداردهای ایمنی و زیست محیطی را رعایت می کند.

دسته بندی فناوری های واشر دریایی و دریایی

واشر فلزی و نیمه فلزی

واشرهای زخم مارپیچی بر سیستم های لوله کشی دریایی با فشار بالا تسلط دارند. آنها از لایه های متناوب سیم فلزی و مواد پرکننده نرم تشکیل شده اند. این ساختار بازیابی استثنایی را تحت بارهای حرارتی و مکانیکی نوسانی فراهم می کند. سیم پیچ فلزی به عنوان فنر عمل می کند و یکپارچگی مهر و موم را با حرکت فلنج ها حفظ می کند. آنها فشار شدید را به طور موثر کنترل می کنند. حلقه های مرکزی مناسب نصب دقیق را در دایره پیچ تضمین می کند. حلقه بیرونی همچنین به عنوان یک توقف فشرده سازی عمل می کند و از سفت شدن بیش از حد خدمه و خرد کردن عنصر آب بندی جلوگیری می کند.

واشرهای Kammprofile در کاربردهای فشار بالا و دمای بالا برتری دارند. آنها دارای یک هسته فلزی جامد با دندانه های متحدالمرکز هستند که توسط یک لایه آب بندی نرم پوشانده شده است. دندانه ها بار فشاری را متمرکز می کنند و مواد نرم را به عیوب فلنج وارد می کنند. این آنها را برای آب بندی سطوح فلنجی قدیمی تر و کمی حفره دار ایده آل می کند. آنها به تنش کمتری نسبت به واشرهای فلزی جامد نیاز دارند. مقاومت در برابر انفجار آن‌ها ایمنی را در سیستم‌های بحرانی فراساحل تضمین می‌کند. هنگامی که یک صفحه فلنج برای یک واشر زخم مارپیچی بیش از حد آسیب دیده است، یک Kammprofile اغلب اتصال را از نیاز به ماشینکاری صحرایی نجات می دهد.

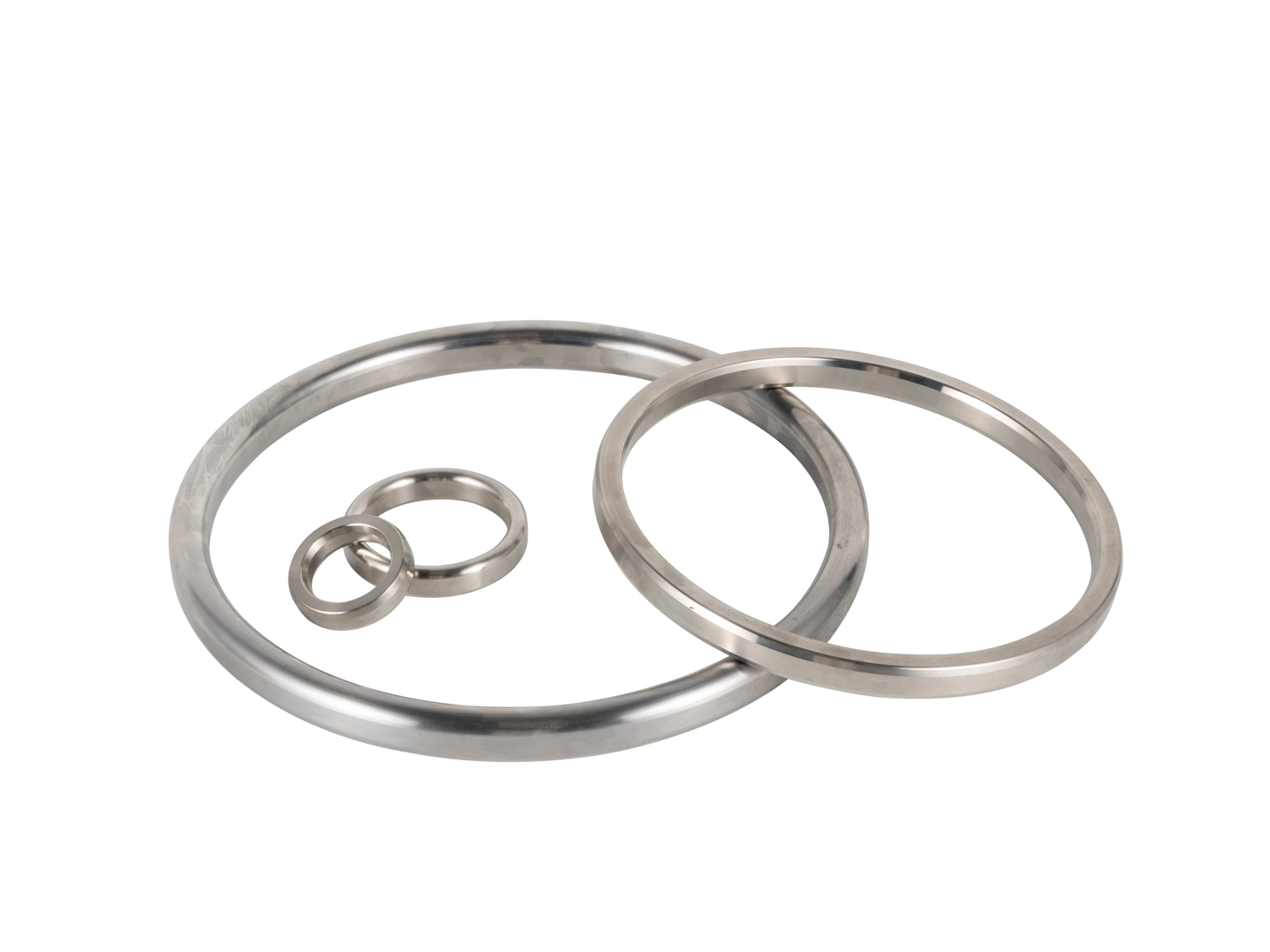

اتصالات نوع حلقه ای بیشترین فشار را در حفاری های دریایی انجام می دهد. این حلقه های فلزی جامد در شیارهای فلنج ماشینکاری شده مخصوص خرد می شوند. مهر و موم فلز به فلز حاصل فشارهای زیر دریا را تحمل می کند. آنها در تجهیزات سرچاهی و منیفولدهای فشار بالا استاندارد هستند. تطبیق سختی مناسب بین حلقه و فلنج بسیار مهم است. حلقه باید نرمتر از شیار فلنج باشد تا از آسیب دائمی فلنج جلوگیری شود. اگر حلقه خیلی سفت باشد، شیار فلنج را به هم می زند و تجهیزات گران قیمت سر چاه را خراب می کند.

واشرهای روکش فلزی دارای یک پرکننده نرم هستند که در یک پوسته بیرونی فلزی محصور شده است. آنها به طور گسترده ای در مبدل های حرارتی، مخازن تحت فشار و منیفولدهای بزرگ موتور استفاده می شوند. ژاکت فلزی از پرکننده در برابر حملات شیمیایی و دمای شدید محافظت می کند. آنها را می توان در اشکال پیچیده با میله های پارتیشن عبور داخلی تولید کرد. برای جلوگیری از انحراف ژاکت فلزی، نصب نیاز به رسیدگی دقیق دارد. سطح صاف فلنج برای عملکرد مطلوب ضروری است. اگر ژاکت در حین حمل و نقل دچار فرورفتگی شود، مهر و موم نمی شود.

واشر غیر فلزی و الاستومری

PTFE و گرافیت انعطاف پذیر مقاومت شیمیایی استثنایی را ایجاد می کنند. PTFE تقریباً در برابر تمام مواد شیمیایی صنعتی و سیالات حفاری تهاجمی بی اثر می ماند. این به طور موثر در طیف وسیعی از دما عمل می کند. گرافیت انعطاف پذیر در برابر گرمای شدید بدون کاهش یا از دست دادن حجم مقاومت می کند. این ماده پرکننده ترجیحی برای کاربردهای ایمن در برابر آتش است. هر دو ماده برای جلوگیری از اکستروژن تحت فشار بالا به پشتیبانی ساختاری مناسب نیاز دارند. PTFE گسترش یافته تراکم پذیری بهتری را برای فلنج های ناهموار در مقایسه با PTFE بکر ارائه می دهد.

الاستومرهای تخصصی نقش مهمی را در سیستم های فشار پایین ایفا می کنند. Viton مقاومت بسیار خوبی در برابر روغن، سوخت و دماهای بالا دارد. NBR آب بندی قابل اعتمادی را برای سوخت های استاندارد دریایی و سیالات هیدرولیک فراهم می کند. EPDM در خطوط خنک کننده آب دریا و کاربردهای بخار برتری دارد. شما باید ترکیب الاستومری خاص را با رسانه سیستم مطابقت دهید. انتخاب نادرست الاستومر منجر به تورم، سخت شدن و شکست سریع آب بندی می شود. به عنوان مثال، استفاده از EPDM در یک خط هیدروکربنی باعث می شود که واشر به شدت متورم شود و ظرف چند روز منفجر شود.

سیستم های آب بندی مخصوص کاربرد

آب بند های هیدرولیک از هدر رفتن سیال فاجعه آمیز در تجهیزات باربری سنگین جلوگیری می کند. هندسه آب بندی مناسب پایداری دینامیکی را در حین فعال سازی سیلندر تضمین می کند. مقاومت اکستروژن برای سیستم های قدرت سیال با فشار بالا حیاتی است. طراحی بهینه جیب از پیچ و تاب خوردن یا غلتیدن مهر و موم جلوگیری می کند. حلقه های پشتیبان پشتیبانی بیشتری در برابر افزایش فشار ایجاد می کنند. حفظ تلورانس های ماشینکاری در غده آب بندی، عمر عملیاتی را افزایش می دهد. اگر شکاف بین پیستون و سیلندر بیش از حد بزرگ باشد، مهر و موم اکسترود شده و بریده می شود.

مهر و موم موتور و تجهیزات حرارت و لرزش ثابت را مدیریت می کنند. واشرهای پوشش سوپاپ از نشت روغن روی اجزای داغ موتور جلوگیری می کند. واشرهای تشت روغن با وجود چرخه حرارتی ثابت و قرار گرفتن در معرض مایعات، مهر و موم های قابل اعتمادی را ایجاد می کنند. این کاربردها اغلب از الاستومرهای قالب‌گیری شده با قاب‌های حامل صلب استفاده می‌کنند. قاب سفت از فشرده سازی بیش از حد در هنگام نصب جلوگیری می کند. کنترل دقیق گشتاور از خرد شدن مهره های آب بندی الاستومری جلوگیری می کند. مکانیک ها باید از توالی گشتاور دقیق سازنده موتور پیروی کنند تا از تاب برداشتن روکش های فلزی مهر شده جلوگیری کنند.

چارچوب ارزیابی: تعیین واشر مناسب برای برنامه

درجه بندی دما و فشار (محدودیت های TP)

ارزیابی حداکثر شرایط عملیاتی نیازمند یک چارچوب دقیق است. شما باید حداکثر مطلق فشار و دمایی که سیستم تجربه خواهد کرد را تعیین کنید. پارامترهای عملیاتی استاندارد، اختلالات سیستم را در نظر نمی گیرند. حاشیه های ایمنی را برای افزایش فشار غیرمنتظره و شوک حرارتی در نظر بگیرید. به نمودارهای درجه بندی فشار و دما سازنده مراجعه کنید. اطمینان حاصل کنید که انتخاب شده واشر دریایی و دریایی در منطقه امن منحنی به خوبی عمل می کند. فشار دادن یک ماده به حد مطلق، طول عمر کوتاه و در نهایت شکست را تضمین می کند.

محیط اطراف را نیز در نظر بگیرید. یک سیستم لوله‌کشی بالا در قطب شمال هنگام راه‌اندازی با سرمای شدید مواجه می‌شود که می‌تواند باعث شکننده شدن الاستومرها و شکستگی شود. برعکس، سیستم‌های خلیج فارس با گرمای محیطی بالایی مواجه هستند که تخریب الاستومر را تسریع می‌کند. محدودیت های TP باید هم رسانه داخلی و هم محیط خارجی را در نظر بگیرند. همیشه حداقل دمای عملیاتی را برای هر مهر و موم مبتنی بر لاستیک بررسی کنید.

وضعیت فلنج و پایان سطح

ارزیابی وضعیت فلنج نمایه واشر مورد نیاز را دیکته می کند. سطوح را از نظر حفره، خوردگی و گوژهای مکانیکی بررسی کنید. خراش های شعاعی عمیق مسیرهای نشتی مستقیم در سرتاسر سطح آب بندی ایجاد می کنند. سختی و ضخامت واشر را با سطح فلنج مطابقت دهید. پرداخت سطح در مقادیر Ra یا Rz اندازه گیری می شود. فلنج‌های خشن‌تر به واشرهای ضخیم‌تر و نرم‌تر برای رسیدن به آب‌بندی میکرو نیاز دارند. فلنج های صاف به واشرهای نازک تری برای جلوگیری از آرامش خزش نیاز دارند.

هنگام ارزیابی صفحه فلنج در میدان، مراحل زیر را دنبال کنید:

1. فلنج را با استفاده از برس سیمی برنجی و حلال تایید شده به طور کامل تمیز کنید.

2. برای تشخیص خراش های شعاعی، یک ناخن را روی سطح آب بندی بکشید. اگر ناخن شما گیر کند، خراش به اندازه ای عمیق است که باعث نشتی شود.

3. برای تعیین مقدار تقریبی Ra از یک گیج مقایسه کننده سطح استفاده کنید.

4. صافی فلنج را با استفاده از لبه های مستقیم و سنج های حسگر بررسی کنید. فلنج های تاب دار واشر را به طور یکنواخت فشرده نمی کنند.

5. سوراخ های پیچ را از نظر کشیدگی یا آسیب به رزوه بررسی کنید، که نشان دهنده گشتاور بیش از حد قبلی است.

هندسه پاکت، شیار و حفره

طراحی مناسب جیب های مهر و موم از دور زدن برق سیال جلوگیری می کند. ابعاد بحرانی حفره ای که مهر و موم در آن قرار دارد را تجزیه و تحلیل کنید. عمق جیب صحیح میزان دقیق فشرده سازی مهر و موم را کنترل می کند. عرض مناسب اجازه می دهد تا مهر و موم تحت بار حرارتی بدون اکسترود منبسط شود. نسبت پر شدن حجم به غده باید به شدت محاسبه شود. پر شدن بیش از حد غده باعث تخریب مهر و موم می شود. کم پر شدن اجازه می دهد تا مهر و موم حرکت کند و منجر به سایش و نشت سریع شود.

شیارهای O-ring به شعاع خاصی در گوشه های داخلی نیاز دارند. گوشه های داخلی تیز باعث افزایش استرس در فلز می شوند و می توانند تحت فشار چرخه به الاستومر آسیب برسانند. پوشش سطح داخل شیار باید به اندازه کافی صاف باشد تا درزگیر با تغییر فشار کمی لغزنده شود. اگر شیار بیش از حد ناصاف باشد، در هنگام افزایش فشار، آب بند را ساییده و آلودگی ذرات در سیستم هیدرولیک ایجاد می کند.

سازگاری رسانه و ایمنی در برابر آتش

نمودارهای مقاومت شیمیایی ابزار اجباری برای تعیین مشخصات هستند. سازگاری با تمام مایعات اولیه، مواد پاک کننده و قرار گرفتن در معرض محیط را بررسی کنید. پردازش هیدروکربن مستلزم رعایت دقیق پروتکل های ایمنی آتش سوزی است. واشرهای تایید شده ضد حریق API 6FB را برای سکوهای فراساحلی مشخص کنید. این واشرها حتی زمانی که در معرض شعله مستقیم قرار می گیرند، مهر و موم عملکردی خود را حفظ می کنند. این از تشدید فاجعه بار با محتوی مایعات فرار در مواقع اضطراری جلوگیری می کند.

واشرهای ضد حریق معمولاً از طراحی دوگانه مهر و موم استفاده می کنند. یک مهر و موم غیر فلزی اولیه محتوی مایعات روزانه را کنترل می کند. اگر مهر و موم اولیه در حین آتش سوزی بسوزد، یک مهر و موم فلزی ثانویه کار می کند. این افزونگی توسط انجمن های طبقه بندی دریایی برای هر سیستم لوله کشی حامل مایعات قابل اشتعال مورد نیاز است. هرگز یک واشر استاندارد را با اتصال فلنج مشخص شده ضد حریق جایگزین نکنید.

ریسک های پیاده سازی و استراتژی های کاهش

آماده سازی و تمیز کردن مناسب سطح

آماده سازی سطح، پایه و اساس یک اتصال قابل اعتماد را ایجاد می کند. تمام مواد واشر قدیمی، زنگ زدگی و زباله ها را به طور کامل حذف کنید. از خراش های برنجی یا حلال های شیمیایی تخصصی استفاده کنید. هرگز از اسکنه فولاد کربنی یا چرخ های ساینده استفاده نکنید. این ابزارها سطح فلنج را می‌چرخانند و مسیرهای نشت دائمی ایجاد می‌کنند. پرداختن به آسیب حفره برای جلوگیری از شکست زودرس آب بندی بسیار مهم است. قبل از نصب تمام جیب های مهر و موم را به طور کامل بررسی کنید.

پاک کردن جیب های مهر و موم لبه های ماشینکاری تیز را از بین می برد. گوشه های تیز مانند چاقو در برابر مواد الاستومری و PTFE عمل می کنند. آنها مهر و موم را در حین نصب برش می دهند. برای ایجاد شعاع های صاف در تمام لبه های جلویی از ابزارهای برش دقیق استفاده کنید. کل مجموعه را با یک حلال بدون باقی مانده تمیز کنید. هر ذره ای که روی سطح آب بندی باقی می ماند، میکرو سیل را به خطر می اندازد. حتی یک دانه شن می تواند فلنج ها را به اندازه ای از هم جدا نگه دارد که باعث نشت گاز با فشار بالا شود.

هم ترازی و موقعیت یابی

تراز نادرست شکست مفصل را تضمین می کند. فلنج های نامناسب باعث فشرده سازی ناهموار واشر می شوند. این باعث ایجاد غلظت های تنش موضعی می شود که یک طرف واشر را خرد می کند. طرف مقابل کم فشرده باقی می ماند و یک مسیر نشتی فوری ایجاد می کند. از پین های تراز مناسب و کشش های فلنج هیدرولیک استفاده کنید. هرگز از پیچ و مهره های فلنج برای وادار کردن لوله های ناهمتراز در موقعیت خود استفاده نکنید. قبل از شروع سفت شدن مفصل باید کاملاً استراحت کند.

سیستم های لوله کشی در کشتی ها اغلب به دلیل خم شدن بدنه تغییر می کنند. اگر قرقره لوله به طور طبیعی روی هم قرار نمی گیرد، باید تکیه گاه های لوله را تنظیم کنید، نه اینکه فلنج ها را به هم فشار دهید. تراز اجباری باعث ایجاد گشتاورهای خمشی عظیم بر روی پیچ و مهره ها می شود. هنگامی که سیستم تحت فشار قرار می گیرد، این پیچ و مهره های پیش تنیده بیشتر کشیده می شوند و واشر را تخلیه می کنند و باعث انفجار می شوند. برای تراز کردن درست آهن سخت وقت بگذارید.

مشخصات پیچ و مهره کنترل شده و گشتاور

سفت شدن کنترل نشده علت اصلی خرابی واشر است. استفاده از آچار ضربه ای مواد واشر را فورا از بین می برد. باید از آچارهای گشتاور کالیبره شده یا تجهیزات کشش هیدرولیک استفاده کنید. برای اطمینان از تبدیل دقیق گشتاور به کشش، روغن کاری رزوه مناسب را اعمال کنید. یک توالی سفت کردن متقاطع استاندارد را دنبال کنید. بار را در مراحل افزایشی اعمال کنید. این روش به فشرده سازی یکنواخت واشر دست می یابد و از اعوجاج فلنج جلوگیری می کند.

روانکاری اغلب نادیده گرفته می شود اما کاملاً حیاتی است. نخ های خشک اصطکاک عظیم ایجاد می کنند. اگر پیچ خشک را بچرخانید، تا 50 درصد تلاش شما به جای کشش پیچ، صرف غلبه بر اصطکاک می شود. این باعث می شود که واشر کم فشرده شود. همیشه قبل از سفت کردن، یک ترکیب ضد گیر با کیفیت بالا و درجه دریایی را روی رزوه‌های پیچ و سطوح بلبرینگ مهره اعمال کنید.

معاملات مهندسی در سیستم های آب بندی

استانداردسازی در مقابل مهر و موم های مهندسی شده سفارشی

ارزیابی زمان استفاده از واشرهای استاندارد خارج از قفسه در مقابل راه اندازی پروفایل های مهندسی شده سفارشی برای تجهیزات قدیمی، هندسه های منحصر به فرد جیب، یا فلنج های به شدت تخریب شده. واشرهای استاندارد ANSI یا DIN برای سیستم های لوله کشی جدید با فلنج های دست نخورده کاملاً کار می کنند. آنها به راحتی در دسترس هستند و مدیریت موجودی در کشتی را ساده می کنند. با این حال، تجهیزات قدیمی اغلب دارای ابعاد فلنج غیر استاندارد یا صفحه های تاب دار هستند که واشرهای استاندارد نمی توانند مهر و موم شوند.

ارزش مشارکت مهندسی خبره در مرحله طراحی سیستم را برای بهینه سازی طول عمر مهر و موم برجسته کنید. مهر و موم های مهندسی شده سفارشی، مانند کمپروفیل های بزرگ یا الاستومرهای قالب گیری تخصصی، می توانند آسیب های سنگین فلنج را جبران کنند. در حالی که آنها به زمان طولانی تری نیاز دارند، نیاز به ماشینکاری گران قیمت فلنج در محل را از بین می برند. دانستن اینکه چه زمانی باید از یک واشر کالای استاندارد به یک راه حل مهندسی سفارشی تبدیل شود، تعمیر و نگهداری موفق را از مشکلات نشت مزمن جدا می کند.

نتیجه گیری

جلوگیری از نشت در محیط های دریایی و فراساحلی نیازمند نظم و انضباط مهندسی دقیق است. این نیاز به انتخاب دقیق مواد بر اساس پارامترهای عملیاتی دقیق دارد. طرح های شیار و حفره باید کاملاً با فناوری آب بندی انتخابی هماهنگ باشد. ارزیابی کامل فلنج، سازگاری بین سخت افزار و واشر را تضمین می کند. پروتکل های سختگیرانه نصب، به ویژه سفت کردن پیچ و مهره کنترل شده، موفقیت نهایی اتصال را تعیین می کند.

به عنوان یک مبتکر جهانی برتر در سیستم های مهار سیال با تحمل بالا و عناصر آب بندی محیطی خشن، دانگ‌هنگ به صورت سفارشی واشرهای دریایی و فراساحلی درجه یک تولید می‌کند که برای مقاومت در برابر ارتعاشات مکانیکی بی‌وقفه و تخریب الکتروشیمیایی طراحی شده‌اند. این شرکت با استفاده از فرمول‌بندی‌های مواد پیشرفته و پروتکل‌های تست کیفیت دقیق، معماری‌های آب‌بندی قوی را ارائه می‌کند که زمان کار مداوم، انطباق با محیط‌زیست و یکپارچگی ساختاری را برای عملیات حیاتی دریایی در سراسر جهان تضمین می‌کند.

این اقدامات فوری را برای ایمن سازی سیستم های حیاتی خود انجام دهید:

• موجودی فعلی خود را بررسی کنید تا مواد آب بندی قدیمی یا ناسازگار را حذف کنید.

• یک خط مشی اجباری آچار گشتاور را برای همه نصب های فلنج روی کشتی اجرا کنید.

• آموزش خدمه تعمیر و نگهداری در بازرسی سطح فلنج و تکنیک های تمیز کردن مناسب.

• برای تعیین واشر دریایی و دریایی مناسب برای مشکل ترین اتصالات خود، با یک مهندس متخصص آب بندی مشورت کنید.

سوالات متداول

س: بهترین ماده واشر برای کاربردهای آب دریا چیست؟

A: مواد بهینه در برابر خوردگی استرس کلرید و خوردگی گالوانیکی مقاومت می کند. PTFE گسترش یافته بی اثری شیمیایی عالی برای لوله کشی استاندارد ارائه می دهد. برای فشارهای بالاتر، الاستومرهای خاص مانند EPDM عملکرد خوبی دارند. واشرهای نیمه فلزی با آلیاژ نیکل بالا برای سیستم های تزریق آب دریا با فشار شدید مورد نیاز است. برای جلوگیری از تخریب گالوانیکی، همیشه فلزات غیر مشابه را جدا کنید.

س: چگونه از نشت هیدرولیک در تجهیزات دریایی جلوگیری می کنید؟

الف: از تراز مکانیکی دقیق همه اجزا اطمینان حاصل کنید. مهر و موم های مهندسی شده با مقاومت اکستروژن بالا برای سنبله های فشار را انتخاب کنید. بررسی سازگاری شیمیایی مطلق با سیال هیدرولیک خاص در حال استفاده. هندسه جیب و حفره را برای جلوگیری از غلتش مهر و موم بهینه کنید. در هنگام مونتاژ به شدت به مشخصات گشتاور کالیبره شده پایبند باشید.

س: چرا واشرهای دریایی پیش از موعد خراب می شوند؟

A: خرابی زودرس در درجه اول از خطاهای نصب ناشی می شود. گشتاور پیچ و مهره نامناسب، یا کم سفت شدن یا بیش از حد سفت شدن، آب بندی را به خطر می اندازد. نصب مواد جدید بر روی فلنج های حفره دار یا نادرست تمیز شده مسیرهای نشتی ایجاد می کند. انتخاب ترکیب نامناسب برای دمای عملیاتی باعث تخریب مواد می شود. آسیب رساندن به مهر و موم گوشه های تیز جیب در هنگام مونتاژ باعث خرابی فوری می شود.

س: لرزش چگونه بر آب بندی فلنج در کشتی های دریایی تأثیر می گذارد؟

پاسخ: لرزش مداوم موتور با فرکانس پایین و بدنه باعث شل شدن پیچ در طول زمان می شود. این باعث کاهش بار فشاری ضروری روی واشر می شود. هنگامی که فشار سطحی کاهش می یابد، سیال از مهر و موم عبور می کند. استفاده از واشرهایی با خاصیت بازیابی بالا، مانند واشرهای مارپیچی، با عمل کردن مانند فنر در مقابل سطوح فلنج، به حفظ آب بندی کمک می کند.

س: گواهینامه های استاندارد مورد نیاز برای واشرهای دریایی چیست؟

A: برنامه های کاربردی حیاتی نیاز به اعتبار سنجی صنعتی خاص دارند. برنامه‌های ایمن در برابر آتش نیاز به گواهی API 6FB دارند. مخازن تحت فشار و لوله کشی اغلب نیاز به رعایت استانداردهای ASME دارند. علاوه بر این، اجزای مورد استفاده در کشتی‌های تجاری و سکوهای دریایی معمولاً به تأییدیه‌های نوع از انجمن‌های طبقه‌بندی دریایی شناخته‌شده مانند DNV یا ABS نیاز دارند.

س: آیا می توانید پس از تعمیر و نگهداری مجدد از واشر دریایی استفاده کنید؟

پاسخ: واشرها هرگز نباید تحت هیچ شرایطی مورد استفاده مجدد قرار گیرند. هنگامی که یک واشر فشرده می شود، مواد تسلیم شده و با صفحه فلنج خاص مطابقت دارد. خواص بازیابی خود را برای همیشه از دست می دهد. نصب مجدد واشر کارکرده یک میکرو مهر و موم قابل اعتماد ایجاد نمی کند و خطر نشت فوری و فاجعه بار را به شدت افزایش می دهد.
