As falhas de vedação em ambientes marítimos e offshore acarretam graves consequências operacionais. O tempo de inatividade não planejado em uma plataforma de perfuração ou embarcação comercial interrompe instantaneamente os cronogramas de produção. A remediação ambiental resultante de vazamentos de fluidos introduz enormes responsabilidades regulatórias. Riscos críticos de segurança surgem quando os sistemas de alta pressão falham perto do pessoal. Esses ambientes extremos exigem uma contenção perfeita de fluidos sob as condições mais adversas do planeta.
As vedações industriais padrão degradam-se rapidamente sob os estressores compostos exclusivos das aplicações marítimas. A vibração constante da embarcação afrouxa as juntas mecânicas ao longo do tempo. O ciclo hidráulico de alta pressão tensiona os materiais de vedação além de seus limites de escoamento. Flutuações extremas de temperatura causam expansão e contração térmica, comprometendo as cargas dos parafusos. A exposição implacável à água salgada acelera a corrosão, destruindo a integridade do flange. Uma junta padrão simplesmente não consegue sobreviver a esta matriz de forças destrutivas.
Alcançar um desempenho com vazamento zero requer uma abordagem sistemática de engenharia. Você deve combinar tecnologias avançadas de vedação com variáveis ambientais específicas. A auditoria das condições do flange garante que o material escolhido possa se adaptar às imperfeições da superfície. O controle rigoroso das variáveis de instalação evita falhas prematuras. Especificar o correto Junta Marítima e Offshore transforma uma junta mecânica vulnerável em uma vedação confiável e de longo prazo.
Índice
A compatibilidade do material não é negociável: a seleção do composto correto (por exemplo, PTFE, grafite flexível, ligas especializadas) com base no meio químico exato, na pressão e nos limites de temperatura determina a vida útil da vedação.
A instalação determina o desempenho: Mesmo a gaxeta marítima e offshore da mais alta qualidade falhará sem a preparação adequada da superfície, alinhamento preciso e aperto controlado dos parafusos.
Condição do flange aciona a seleção da gaxeta: Flanges esburacados, corroídos ou empenados exigem perfis de gaxeta específicos (como perfil Kamm ou materiais moldáveis espessos) para obter uma vedação confiável.
A conformidade reduz os riscos: A utilização de juntas com certificações marítimas e offshore reconhecidas (API, ASME, DNV, ABS) garante a confiabilidade básica e a conformidade regulatória.
O estresse mecânico nas juntas de flange tem origem em múltiplas fontes implacáveis. Motores diesel marítimos pesados geram vibração contínua de baixa frequência. Os impactos das ondas transmitem cargas de choque dinâmicas por toda a estrutura da embarcação. Os sistemas hidráulicos de alta pressão apresentam picos rápidos de pressão durante operações de elevação pesada. Essas forças trabalham juntas para afrouxar as conexões parafusadas. Quando a tensão do parafuso cai, a carga compressiva na junta diminui. Essa redução na pressão superficial cria caminhos de vazamento microscópicos que eventualmente explodem sob carga.
A ciclagem térmica complica ainda mais a integridade das articulações. Os sistemas aquecem durante a operação e esfriam quando estão off-line. Flanges e parafusos expandem e contraem em taxas diferentes dependendo da sua metalurgia. Esta expansão térmica diferencial estica os parafusos além dos seus limites elásticos. Depois que um parafuso cede permanentemente, ele não consegue manter a força de fixação necessária. A perda resultante de carga no parafuso leva inevitavelmente a vazamentos. Materiais de vedação de alta recuperação são necessários para compensar esse movimento constante. Você precisa de materiais que atuem como uma mola, empurrando as faces do flange mesmo quando a folga aumenta durante a expansão térmica.
Os coletores do motor e os sistemas de escapamento apresentam alguns dos piores ciclos térmicos. As temperaturas podem oscilar centenas de graus em minutos. Se o material da junta não tiver resiliência térmica, ele irá assar, endurecer e rachar. Uma vez rachados, os gases de escape escapam, criando risco de incêndio e reduzindo a eficiência do motor. Os engenheiros de campo frequentemente veem os elastômeros padrão se transformarem em plásticos quebradiços nessas zonas. A atualização para materiais à base de grafite ou mica evita essa degradação térmica.
Ambientes salinos atacam agressivamente materiais de vedação incompatíveis. A água salgada atua como um eletrólito, acelerando a oxidação em superfícies metálicas expostas. As plataformas offshore também enfrentam exposição a gases ácidos contendo sulfeto de hidrogênio altamente tóxico e corrosivo. Fluidos de perfuração agressivos degradam os elastômeros padrão poucas horas após o contato. A seleção de materiais quimicamente inertes evita a rápida degradação da vedação. As fichas de dados dos materiais devem ter referências cruzadas com todas as possíveis exposições à mídia antes da instalação.
A corrosão galvânica representa uma ameaça oculta à integridade do flange. Isso ocorre quando metais diferentes se conectam na presença de um eletrólito como a água do mar. O metal menos nobre atua como ânodo e corrói rapidamente. Se uma junta metálica ficar entre flanges de uma liga diferente, a junta ou a face do flange irá deteriorar-se. O isolamento de metais diferentes evita esta reação eletroquímica. Revestimentos especializados ou kits de isolamento não metálicos fornecem proteção galvânica eficaz. Você deve quebrar fisicamente a conexão elétrica entre os flanges para impedir a formação da célula galvânica.
As lavagens químicas no convés também introduzem solventes agressivos nas juntas externas dos flanges. As tripulações de convés usam desengordurantes pesados e inibidores de ferrugem que podem atacar as bordas expostas das juntas. Se o aglutinante da junta reagir com esses produtos químicos, a vedação irá inchar e sair da junta. Especificar um Junta Marítima e Offshore com núcleo totalmente encapsulado ou um sistema aglutinante altamente resistente evita que produtos químicos de lavagem comprometam o limite de pressão.
O verdadeiro impacto
a gaxeta com falha se estende muito além da peça de reposição. Vazamentos ambientais desencadeiam escrutínio imediato por parte dos órgãos reguladores. A Agência de Proteção Ambiental e a Organização Marítima Internacional cobram pesadas multas por derramamentos de hidrocarbonetos. A prevenção desses incidentes exige a especificação de soluções de vedação altamente projetadas desde o início. Uma única gota de fluido hidráulico em águas restritas pode iniciar uma auditoria de conformidade massiva.
Sociedades classificadoras como ABS e DNV exigem adesão estrita aos códigos de tubulação. Se um inspetor encontrar materiais de vedação não aprovados em sistemas críticos, ele poderá obter o certificado de inspeção da embarcação. Isso aterra o navio até que os materiais não conformes sejam substituídos. O uso antecipado de materiais certificados evita esses obstáculos regulatórios. Prova aos fiscais que a embarcação atende a todas as normas de segurança e ambientais.

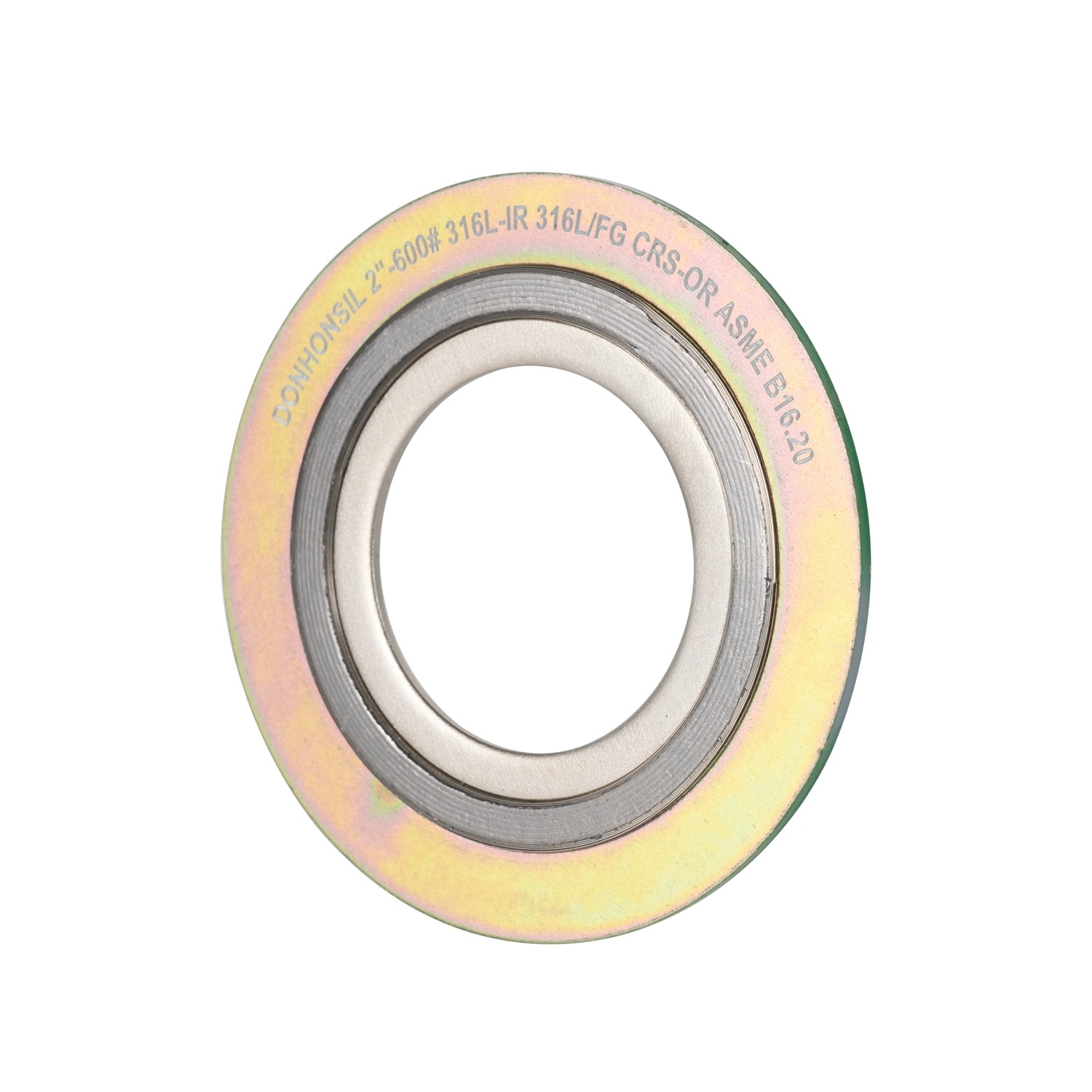

As juntas em espiral dominam os sistemas de tubulação marítima de alta pressão. Eles consistem em camadas alternadas de fio metálico e material de enchimento macio. Esta construção proporciona recuperação excepcional sob cargas térmicas e mecânicas flutuantes. O enrolamento metálico atua como uma mola, mantendo a integridade da vedação à medida que os flanges se movem. Eles lidam com picos de pressão extremos de forma eficaz. Os anéis de centralização adequados garantem uma instalação precisa dentro do círculo do parafuso. O anel externo também atua como um batente de compressão, evitando que as equipes apertem demais e esmaguem o elemento de vedação.
As juntas Kammprofile são excelentes em aplicações de alta pressão e alta temperatura. Eles apresentam um núcleo de metal sólido com serrilhas concêntricas cobertas por uma camada de vedação macia. As serrilhas concentram a carga compressiva, forçando o material macio nas imperfeições do flange. Isso os torna ideais para vedar superfícies de flanges mais antigas e ligeiramente esburacadas. Eles exigem menor tensão de assentamento do que as juntas de metal sólido. Sua resistência à explosão garante segurança em sistemas offshore críticos. Quando a face do flange está muito danificada para uma junta enrolada em espiral, um Kammprofile geralmente evita que a junta exija usinagem em campo.
As juntas tipo anel atendem às aplicações de perfuração offshore de pressão mais extrema. Esses anéis de metal sólido são esmagados em ranhuras de flange especialmente usinadas. A vedação metal-metal resultante suporta imensas pressões submarinas. Eles são padrão em equipamentos de cabeça de poço e manifolds de alta pressão. A correspondência adequada de dureza entre o anel e o flange é crítica. O anel deve ser mais macio que a ranhura do flange para evitar danos permanentes ao flange. Se o anel for muito duro, ele irá cunhar a ranhura do flange, arruinando o caro equipamento da cabeça do poço.
As juntas com camisa metálica apresentam um enchimento macio encapsulado em um invólucro externo metálico. Eles são amplamente utilizados em trocadores de calor, vasos de pressão e grandes coletores de motores. A capa metálica protege o enchimento contra ataques químicos e temperaturas extremas. Podem ser fabricados em formatos complexos com barras divisórias internas. A instalação requer um manuseio cuidadoso para evitar dobrar a capa metálica. Um acabamento superficial liso do flange é necessário para um desempenho ideal. Se a jaqueta ficar amassada durante o transporte, ela não irá vedar.
PTFE e grafite flexível proporcionam excepcional resistência química. O PTFE permanece inerte contra quase todos os produtos químicos industriais e fluidos de perfuração agressivos. Ele opera de forma eficaz em uma ampla faixa de temperatura. O grafite flexível resiste ao calor extremo sem degradar ou perder volume. É o material de enchimento preferido para aplicações à prova de fogo. Ambos os materiais requerem suporte estrutural adequado para evitar extrusão sob alta pressão. O PTFE expandido oferece melhor compressibilidade para flanges irregulares em comparação com o PTFE virgem.
Elastômeros especializados desempenham funções críticas em sistemas de baixa pressão. Viton oferece excelente resistência a óleos, combustíveis e altas temperaturas. NBR fornece vedação confiável para combustíveis marítimos e fluidos hidráulicos padrão. O EPDM é excelente em linhas de resfriamento de água do mar e aplicações de vapor. Você deve combinar o composto de elastômero específico com a mídia do sistema. A seleção incorreta do elastômero leva ao inchaço, ao endurecimento e à falha rápida da vedação. Por exemplo, usar EPDM em uma linha de hidrocarbonetos fará com que a gaxeta inche enormemente e exploda em poucos dias.
As vedações hidráulicas evitam a perda catastrófica de fluido em equipamentos de elevação pesada. A geometria adequada da vedação garante estabilidade dinâmica durante a atuação do cilindro. A resistência à extrusão é crítica para sistemas de energia de fluidos de alta pressão. O design otimizado do bolso evita que a vedação torça ou role. Os anéis de apoio fornecem suporte adicional contra picos de pressão. Manter tolerâncias de usinagem rigorosas na gaxeta de vedação prolonga a vida operacional. Se a folga entre o pistão e o cilindro for muito grande, a vedação será extrudada e rompida.
As vedações do motor e do equipamento gerenciam calor e vibração constantes. As juntas da tampa da válvula evitam vazamento de óleo sobre os componentes quentes do motor. As juntas do cárter formam vedações confiáveis, apesar dos constantes ciclos térmicos e da exposição a fluidos. Essas aplicações geralmente utilizam elastômeros moldados com estruturas de suporte rígidas. A estrutura rígida evita compressão excessiva durante a instalação. O controle preciso do torque evita o esmagamento dos cordões de vedação elastoméricos. Os mecânicos devem seguir a sequência exata de torque do fabricante do motor para evitar empenamento das tampas metálicas estampadas.
A avaliação das condições máximas de operação requer uma estrutura rigorosa. Você deve determinar a pressão e a temperatura máximas absolutas que o sistema experimentará. Os parâmetros operacionais padrão não levam em conta perturbações do sistema. Incorpore margens de segurança para picos de pressão inesperados e choque térmico. Consulte as tabelas de classificação de pressão-temperatura do fabricante. Certifique-se de que a selecionada junta marítima e offshore funcione bem dentro da zona segura da curva. Levar um material ao seu limite absoluto garante uma vida útil reduzida e eventual falha.
Considere o ambiente também. Um sistema de tubulação superior no Ártico enfrenta frio extremo durante a inicialização, o que pode fazer com que os elastômeros se tornem quebradiços e fraturados. Por outro lado, os sistemas no Golfo Pérsico enfrentam um elevado calor ambiente que acelera a degradação do elastômero. Os limites TP devem levar em conta tanto o meio interno quanto o ambiente externo. Verifique sempre a temperatura operacional mínima para qualquer vedação à base de borracha.
A avaliação da condição do flange determina o perfil de junta necessário. Inspecione as superfícies quanto a corrosão, corrosão e sulcos mecânicos. Arranhões radiais profundos criam caminhos de vazamento diretos através da face de vedação. Combine a dureza e a espessura da junta com o acabamento da superfície do flange. O acabamento superficial é medido em valores Ra ou Rz. Flanges mais ásperos requerem juntas mais espessas e macias para obter microvedação. Flanges lisos requerem juntas mais finas para evitar relaxamento por fluência.
Tipo de junta |
Acabamento ideal da superfície do flange (Ra) |
Aplicação Marinha Primária |
Limite máximo de temperatura |
|---|---|---|---|
Ferida Espiral (Preenchimento de Grafite) |
125 - 250 micropolegadas |
Vapor/hidrocarbonetos de alta pressão |
850°F (454°C) |
Perfil Kamm |
125 - 250 micropolegadas |
Trocadores de calor/flanges sem caroço |
1000°F+ (depende do núcleo) |
Junta tipo anel (RTJ) |
63 micropolegadas no máximo |
Fontes Submarinas / Alta Pressão |
Determinado pela liga metálica |
PTFE (Expandido) |
125 - 250 micropolegadas |
Produtos Químicos/Corrosivos Agressivos |
500°F (260°C) |
Siga estas etapas ao avaliar uma face de flange no campo:
Limpe completamente o flange usando uma escova de aço de latão e solvente aprovado.
Passe a unha pela face de vedação para detectar arranhões radiais. Se sua unha prender, o arranhão é profundo o suficiente para causar vazamento.
Use um medidor comparador de superfície para determinar o valor aproximado de Ra.
Verifique o nivelamento do flange usando uma régua e calibradores de folga. Flanges deformados não comprimirão a junta uniformemente.
Inspecione os furos dos parafusos quanto a alongamento ou danos na rosca, o que indica torque excessivo anterior.
O design adequado das bolsas de vedação evita o desvio da energia do fluido. Analise as dimensões críticas da cavidade onde reside a vedação. A profundidade correta do bolsão controla a quantidade exata de compressão da vedação. A largura adequada permite que a vedação se expanda sob carga térmica sem extrusão. As proporções de volume para preenchimento da glândula devem ser rigorosamente calculadas. O enchimento excessivo da glândula causa a destruição do selo. O enchimento insuficiente permite que a vedação se mova, causando rápido desgaste e vazamento.
As ranhuras do O-ring requerem raios específicos nos cantos internos. Cantos internos afiados criam aumentos de tensão no metal e podem danificar o elastômero sob pressão. O acabamento da superfície dentro da ranhura deve ser liso o suficiente para permitir que a vedação deslize levemente conforme a pressão muda. Se a ranhura for muito áspera, irá desgastar a vedação durante picos de pressão, gerando contaminação por partículas no sistema hidráulico.
As tabelas de resistência química são ferramentas obrigatórias para especificação. Verifique a compatibilidade com todos os fluidos primários, agentes de limpeza e exposições ambientais. O processamento de hidrocarbonetos exige adesão estrita aos protocolos de segurança contra incêndio. Especifique juntas certificadas à prova de fogo API 6FB para plataformas offshore. Estas juntas mantêm uma vedação funcional mesmo quando expostas a chamas diretas. Isso evita uma escalada catastrófica ao conter fluidos voláteis durante uma emergência.
As juntas à prova de fogo normalmente utilizam um projeto de vedação dupla. Uma vedação primária não metálica cuida da contenção diária de fluidos. Uma vedação metálica secundária assume o controle se a vedação primária queimar durante um incêndio. Esta redundância é exigida pelas sociedades de classificação marítima para qualquer sistema de tubulação que transporte líquidos inflamáveis. Nunca substitua uma junta padrão em uma junta de flange designada à prova de fogo.
A preparação da superfície estabelece a base para uma junta confiável. Remova completamente todo o material da junta antiga, ferrugem e detritos. Use raspadores de latão ou solventes químicos especializados. Nunca use cinzéis de aço carbono ou rebolos abrasivos. Essas ferramentas perfuram a face do flange e criam caminhos de vazamento permanentes. Resolver os danos na cavidade é fundamental para evitar falhas prematuras na vedação. Inspecione cuidadosamente todos os bolsões de vedação antes da instalação.
A rebarbação das bolsas de vedação elimina arestas de usinagem afiadas. Os cantos afiados agem como facas contra materiais elastoméricos e PTFE. Eles marcam ou cortam a vedação durante a instalação. Use ferramentas de rebarbação de precisão para criar raios suaves em todas as bordas principais. Limpe todo o conjunto com um solvente sem resíduos. Qualquer material particulado deixado na superfície de vedação comprometerá a microvedação. Mesmo um único grão de areia pode manter os flanges separados o suficiente para causar um vazamento de gás em alta pressão.
O alinhamento incorreto garante falha da junta. Flanges desalinhados causam compressão desigual da junta. Isto cria concentrações de tensão localizadas que esmagam um lado da junta. O lado oposto permanece subcomprimido, criando um caminho de vazamento imediato. Use pinos de alinhamento e extratores de flange hidráulicos adequados. Nunca use os parafusos de flange para forçar tubos desalinhados na posição. A junta deve estar apoiada corretamente antes de começar o aperto.
Os sistemas de tubulação em navios geralmente mudam devido à flexão do casco. Se um carretel de tubo não se alinhar naturalmente, você deverá ajustar os suportes do tubo e não forçar os flanges. Forçar o alinhamento coloca enormes momentos de flexão nos parafusos. Quando o sistema pressuriza, esses parafusos pré-tensionados esticarão ainda mais, descarregando a gaxeta e causando um rompimento. Aproveite o tempo para alinhar o ferro duro corretamente.
O aperto descontrolado é a principal causa da falha da junta. O uso de chaves de impacto destrói instantaneamente os materiais da junta. Você deve usar torquímetros calibrados ou equipamento de tensionamento hidráulico. Aplique a lubrificação adequada da rosca para garantir uma conversão precisa de torque em tensão. Siga uma sequência de aperto padrão em padrão cruzado. Aplique a carga em etapas incrementais. Esta metodologia consegue uma compressão uniforme da junta e evita a distorção do flange.
Passe de Aperto |
Porcentagem de Torque Alvo |
Ação necessária |
|---|---|---|
Passe 1 |
30% do torque final |
Use padrão estrela/cruz. Verifique a uniformidade da folga do flange. |
Passe 2 |
60% do torque final |
Continuar em ponto estrela/cruz. Verifique o alinhamento. |
Passe 3 |
100% do torque final |
Padrão completo de estrela/cruz com especificação completa. |
Passe 4 |
100% do torque final |
Passe circular (sentido horário) para garantir que todos os parafusos estejam uniformes. |
A lubrificação é muitas vezes esquecida, mas é absolutamente crítica. Os fios secos criam um atrito massivo. Se você apertar um parafuso seco, até 50% do seu esforço será direcionado para superar o atrito, em vez de esticar o parafuso. Isto deixa a junta subcomprimida. Sempre aplique um composto antigripante de alta qualidade de uso marítimo nas roscas dos parafusos e nas superfícies dos rolamentos das porcas antes de apertar.
Avalie quando usar juntas padrão prontas para uso em vez de comissionar perfis de engenharia personalizada para equipamentos legados, geometrias de bolsões exclusivas ou flanges gravemente degradados. As juntas padrão ANSI ou DIN funcionam perfeitamente para novos sistemas de tubulação com flanges imaculados. Eles estão prontamente disponíveis e simplificam o gerenciamento de estoque na embarcação. No entanto, equipamentos legados geralmente apresentam dimensões de flange fora do padrão ou faces deformadas que as juntas padrão não conseguem vedar.
Destaque o valor de envolver suporte de engenharia especializado no início da fase de projeto do sistema para otimizar a longevidade da vedação. Vedações personalizadas, como Kammprofiles superdimensionados ou elastômeros moldados especializados, podem compensar danos graves ao flange. Embora exijam prazos de entrega mais longos, eles eliminam a necessidade de usinagem dispendiosa de flanges no local. Saber quando mudar de uma junta comum padrão para uma solução de engenharia personalizada separa as paradas de manutenção bem-sucedidas dos problemas crônicos de vazamento.
A prevenção de vazamentos em ambientes marinhos e offshore exige uma rigorosa disciplina de engenharia. Requer seleção precisa de materiais com base em parâmetros operacionais exatos. Os designs de ranhuras e cavidades devem estar perfeitamente alinhados com a tecnologia de vedação escolhida. A avaliação minuciosa do flange garante a compatibilidade entre o hardware e a gaxeta. Protocolos de instalação rigorosos, especialmente o aperto controlado dos parafusos, determinam o sucesso final da junta.
Como principal inovador global em sistemas de contenção de fluidos de alta tolerância e elementos de vedação para ambientes agressivos, A Dongheng fabrica juntas marítimas e offshore de alto nível, projetadas para suportar vibrações mecânicas implacáveis e degradação eletroquímica. Utilizando formulações de materiais avançados e protocolos de testes de qualidade rigorosos, a empresa fornece arquiteturas de vedação robustas que garantem tempo de atividade contínuo, conformidade ambiental e integridade estrutural para operações marítimas críticas em todo o mundo.
Siga estas etapas imediatas para proteger seus sistemas críticos:
Audite seu estoque atual para remover materiais de vedação desatualizados ou incompatíveis.
Implemente uma política obrigatória de torquímetro para todas as instalações de flange na embarcação.
Treine as equipes de manutenção sobre técnicas adequadas de inspeção e limpeza da superfície do flange.
Consulte um engenheiro de vedação especializado para especificar a junta marítima e offshore correta para suas juntas mais problemáticas.
R: O material ideal resiste à corrosão sob tensão por cloreto e à corrosão galvânica. O PTFE expandido oferece excelente inércia química para tubulações padrão. Para pressões mais altas, elastômeros específicos como EPDM apresentam bom desempenho. Juntas semimetálicas de liga com alto teor de níquel são necessárias para sistemas de injeção de água do mar de extrema pressão. Sempre isole metais diferentes para evitar degradação galvânica.
R: Garanta o alinhamento mecânico exato de todos os componentes. Selecione vedações projetadas com alta resistência à extrusão para picos de pressão. Verifique a compatibilidade química absoluta com o fluido hidráulico específico em uso. Otimize a geometria do bolsão e da cavidade para evitar o rolamento da vedação. Siga rigorosamente as especificações de torque calibrado durante a montagem.
R: A falha prematura decorre principalmente de erros de instalação. O torque inadequado do parafuso, seja com aperto insuficiente ou excessivo, compromete a vedação. A instalação de novos materiais em flanges desgastados ou limpos incorretamente cria caminhos de vazamento. Selecionar o composto errado para a temperatura operacional degrada o material. Danificar a vedação nos cantos afiados das cavidades durante a montagem causa falha imediata.
R: A vibração contínua do motor e do casco de baixa frequência causa relaxamento do parafuso ao longo do tempo. Isto reduz a carga compressiva essencial na junta. Quando a pressão superficial cai, o fluido desvia da vedação. O uso de juntas com propriedades de alta recuperação, como juntas em espiral, ajuda a manter a vedação, agindo como uma mola contra as faces do flange.
R: Aplicações críticas exigem validações específicas do setor. Aplicações à prova de fogo exigem certificação API 6FB. Vasos de pressão e tubulações geralmente exigem adesão aos padrões ASME. Além disso, os componentes utilizados em embarcações comerciais e plataformas offshore geralmente exigem aprovações de tipo de sociedades de classificação marítima reconhecidas, como DNV ou ABS.
R: As juntas nunca devem ser reutilizadas em nenhuma circunstância. Depois que a junta é comprimida, o material cede e se adapta à face específica do flange. Perde permanentemente suas propriedades de recuperação. A reinstalação de uma junta usada não formará uma microvedação confiável, aumentando drasticamente o risco de vazamentos imediatos e catastróficos.
