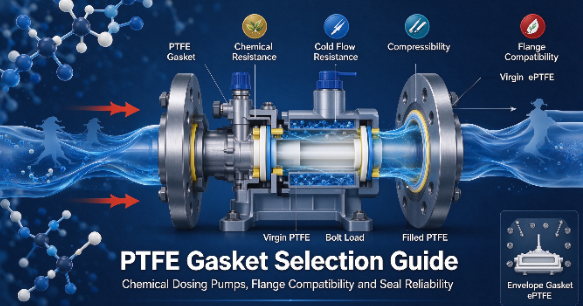

Chemikalien-Dosierpumpen unterliegen strengen Anforderungen, bei denen ein einziger Dichtungsfehler zu gefährlichen Lecks, ungenauer Dosierung und katastrophalen Systemausfallzeiten führt. Standard-Elastomerdichtungen zersetzen sich schnell, wenn sie aggressiven Säuren, Laugen und Lösungsmitteln ausgesetzt werden. Während Polytetrafluorethylen eine nahezu universelle chemische Beständigkeit bietet, führt die Auswahl der falschen Sorte oder des falschen Strukturtyps zu Kriechrelaxation, Verlust der Schraubenkraft und vorzeitigem Versagen. Dieser Leitfaden bietet einen technischen Rahmen für die Bewertung und Auswahl der richtigen PTFE-Dichtungen für Chemiepumpen . Wir gleichen chemische Kompatibilität mit mechanischer Stabilität, Druckstufen und Flanschbedingungen ab, um einen zuverlässigen Betrieb zu gewährleisten. Sie benötigen Dichtungen, die rauen Bedingungen standhalten, ohne dass ständig nachgezogen werden muss. Wir erklären Ihnen genau, wie Sie die richtige Fluorpolymerstruktur an Ihre spezifische Pumpenhardware anpassen.
Chemische Universalität vs. mechanische Grenzen: Während reines PTFE nahezu allen Industriechemikalien widersteht, erfordert sein inhärenter „Kaltfluss“ (Kriechen) eine strukturelle Abschwächung bei Hochdruckdosieranwendungen.
Die Materialauswahl ist anwendungsspezifisch: Gefülltes PTFE, expandiertes PTFE (ePTFE) und PTFE-Ummantelungsdichtungen bieten unterschiedliche mechanische Kompromisse, die darauf ausgelegt sind, spezifische Herausforderungen bei Druck, Temperatur und Flanschausrichtung zu lösen.
Die Flanschkompatibilität bestimmt den Dichtungstyp: Die Wahl der PTFE-Dichtung hängt stark vom Flanschmaterial (z. B. Metall vs. zerbrechliches FRP/Kunststoff) und der verfügbaren Drucklast ab.
Installationsprotokolle bestimmen die Lebensdauer: Um den natürlichen Entspannungstendenzen von PTFE entgegenzuwirken und eine leckagefreie Dichtung aufrechtzuerhalten, sind die richtige Reihenfolge der Drehmomente und Nachziehstrategien zwingend erforderlich.
Inhaltsverzeichnis
PTFE-Dichtungen sorgen für chemische Beständigkeit und zuverlässige Abdichtung für Chemikaliendosierpumpen. Sie tragen dazu bei, Leckagen zu verhindern, die Dosiergenauigkeit aufrechtzuerhalten und das Kontaminationsrisiko bei Wasseraufbereitungs-, Pharma- und Chemieverarbeitungsanwendungen zu verringern. Bei der Auswahl der richtigen Dichtung müssen auch Betriebsdruck, Temperatur, Vibration und Flanschkompatibilität berücksichtigt werden.
Kaltfluss (Kriechrelaxation) ist eine häufige Einschränkung von reinem PTFE. Unter ständiger Kompression und Temperaturschwankungen kann sich das Material verformen, wodurch sich die Schraubenlast verringert und das Leckagerisiko erhöht. Modifizierte oder expandierte PTFE-Dichtungen bieten eine verbesserte Kriechfestigkeit und tragen dazu bei, die Dichtungsleistung im Langzeitbetrieb aufrechtzuerhalten.
Dichtungen aus reinem PTFE bieten eine hervorragende chemische Beständigkeit und hohe Materialreinheit ohne zusätzliche Füllstoffe. Sie eignen sich für Anwendungen, bei denen chemische Kompatibilität und Kontaminationskontrolle Priorität haben.
PTFE-Harzprodukte, wie z. B. in Das Fluorpolymer-Sortiment von Daikin verdeutlicht die chemischen und thermischen Widerstandseigenschaften des Materials. Da reines PTFE jedoch weiterhin anfällig für Kaltfluss ist, sind Dichtungsdesign und Betriebsbedingungen wichtige Auswahlfaktoren.
Gefüllte PTFE-Dichtungen enthalten Verstärkungsmaterialien zur Verbesserung der Druckfestigkeit, Kriechfestigkeit und Dimensionsstabilität. Zu den üblichen Füllstoffen gehören Glasfasern, Kohlenstoff, Graphit und andere spezielle Materialien.
Zum Beispiel, Die POLYFLON PTFE Compound-Serie von Daikin veranschaulicht, wie verschiedene Füllstoffe die PTFE-Eigenschaften für industrielle Dichtungsanwendungen verändern.
Die geeignete Formulierung sollte entsprechend der chemischen Kompatibilität, der Betriebstemperatur, dem Druck und den Flanschbedingungen ausgewählt werden.
Dichtungen aus expandiertem PTFE (ePTFE) verfügen über eine flexible, mikroporöse Struktur, die eine hohe Kompressibilität und eine verbesserte Dichtungsleistung bietet. Sie passen sich gut an unebene Flanschoberflächen an und erfordern im Allgemeinen eine geringere Sitzspannung als starre, gefüllte PTFE-Dichtungen. Dadurch eignen sie sich für FRP, PVC, emaillierte und andere Flanschmaterialien mit begrenzter Schraubenbelastbarkeit.
PTFE-Manteldichtungen kombinieren einen chemisch beständigen PTFE-Außenmantel mit einem komprimierbaren Kern, beispielsweise EPDM, FKM oder einem anderen geeigneten Füllmaterial. Diese Konstruktion bietet Chemikalienschutz und mechanische Flexibilität und eignet sich daher für chemische Dosiersysteme, die eine zuverlässige Abdichtung bei moderaten Druck- und Temperaturschwankungen erfordern. Flexibilität, insbesondere bei Rohrleitungen mit großem Durchmesser, die an Dosierschlitten angeschlossen sind.
Bei der Auswahl von PTFE-Dichtungen für chemische Dosiersysteme ist die chemische Kompatibilität von entscheidender Bedeutung. Ingenieure sollten den chemischen Typ, die Konzentration, die gemischten Medien und die Reinigungsmittel bewerten, um eine Verschlechterung der Dichtung zu verhindern. Sowohl das PTFE-Material als auch etwaige Füllstoffe müssen mit der Betriebsumgebung kompatibel sein, um eine zuverlässige Abdichtung zu gewährleisten.
Temperatur- und Druckbedingungen wirken sich direkt auf die Leistung und Lebensdauer der Dichtung aus. Hohe Temperaturen können die Verformung und das Kriechen verstärken, während wiederholte Temperaturwechsel die Dichtungsspannung verringern können. Die Auswahl geeigneter reiner, gefüllter oder expandierter PTFE-Typen trägt dazu bei, die Dichtungszuverlässigkeit unter sich ändernden Betriebsbedingungen aufrechtzuerhalten.
Flanschmaterial und Schraubenlast beeinflussen die Auswahl der Dichtung. Metallflansche können im Allgemeinen höhere Schraubenlasten aufnehmen, während Kunststoff-, FRP- und emaillierte Flansche möglicherweise kompressiblere Dichtungsmaterialien erfordern.
Der Das ASTM F104-Klassifizierungssystem für nichtmetallische Dichtungsmaterialien bietet einen Rahmen für die Beschreibung relevanter Materialeigenschaften und den Vergleich von Dichtungsmaterialspezifikationen.
Die Materialklassifizierung allein stellt jedoch noch keine Eignung für eine bestimmte Flanschverbindung dar. Ingenieure müssen außerdem die chemische Kompatibilität, die Dichtungsbelastung und die Betriebsbedingungen berücksichtigen.
Dichtungstyp |
Kaltflusswiderstand |
Kompressibilität |
Geeignete Flanschanwendungen |
|---|---|---|---|
Reines PTFE |
Niedrig |
Mäßig |
Glatte Metallflansche |
Gefülltes PTFE |
Hoch |
Niedrig |
Starre Metallflansche |
Expandiertes PTFE (ePTFE) |
Hoch |
Sehr hoch |
FRP, Kunststoff, glasbeschichtete Flansche |
PTFE-Umschlag |
Hängt vom Füllstoff ab |
Hängt vom Füllstoff ab |
Chemieflansche, die einen kompatiblen Kern erfordern |
Die Herstellungsmethoden von Dichtungen beeinflussen die Maßhaltigkeit, die Kantenqualität und die Installationsleistung. Blechschneiden, CNC-Bearbeitung und Wasserstrahlschneiden berücksichtigen unterschiedliche Flanschgeometrien und Präzisionsanforderungen. Genaue Dichtungsabmessungen tragen dazu bei, fehlerhaften Sitz, Durchflussbeschränkungen und vorzeitiges Versagen der Dichtung zu verhindern.
Bei der Auswahl der Dichtung sollten die Gesamtbetriebskosten und nicht nur der Kaufpreis berücksichtigt werden. Obwohl spezielle gefüllte oder expandierte PTFE-Dichtungen möglicherweise höhere Anfangsinvestitionen erfordern, kann eine verbesserte Dichtungszuverlässigkeit Leckagen, Wartungskosten und Produktionsausfallzeiten reduzieren. Die Auswahl von Materialien, die für die Anwendung geeignet sind, bietet langfristig einen besseren Wert.
Die Mean Time Between Failures (MTBF) hilft bei der Bewertung der Dichtungszuverlässigkeit in chemischen Dosiersystemen. Die Auswahl langlebiger Dichtungsmaterialien und die Aufrechterhaltung der richtigen Schraubenkraft können Leckagen und ungeplante Wartungsarbeiten reduzieren. Die Abstimmung der Dichtungswechselintervalle mit der geplanten Pumpenwartung trägt zur Verbesserung der Betriebseffizienz und zur Verlängerung der Gerätelebensdauer bei.
Prüfen Sie Ihre aktuellen Flansche Ihrer Chemikaliendosierpumpe, um festzustellen, ob sie aus Metall, Kunststoff oder mit Glas ausgekleidet sind, bevor Sie Ersatzdichtungen bestellen.
Rüsten Sie für empfindliche oder unebene Flansche auf Dichtungen aus expandiertem PTFE (ePTFE) um, um eine zuverlässige Abdichtung bei geringeren Schraubenlasten zu erreichen.
Implementieren Sie eine standardisierte sternförmige Drehmomentsequenz und schreiben Sie allen Wartungstechnikern ein 24-Stunden-Nachziehverfahren vor.
Fordern Sie von Ihren Lieferanten Materialtestberichte (MTRs) an, um sicherzustellen, dass Sie 100 % Neuharz ohne Mahlverunreinigungen erhalten.
A: Reines PTFE leidet unter Kriechrelaxation, auch Kaltfluss genannt. Unter hohen Dauerdruck- und Temperaturschwankungen verformt sich das Material physikalisch und breitet sich nach außen aus. Durch diese Verdünnung wird die anfängliche Schraubenlast verringert, wodurch mikroskopisch kleine Lücken zwischen den Flanschflächen entstehen, durch die chemische Medien entweichen können.
A: Nein. Während glasgefüllte Varianten eine hervorragende mechanische Festigkeit und Beständigkeit gegenüber den meisten starken Säuren bieten, sind sie gegenüber Flusssäure sehr anfällig. Flusssäure greift die Glasfasern chemisch an, zerstört die Dichtungsstruktur und führt zu einem schnellen Versagen der Dichtung.
A: ePTFE verfügt über eine multidirektionale Faserstruktur, die eine außergewöhnliche Kompressibilität bietet und gleichzeitig den Kaltfluss praktisch eliminiert. Es passt sich problemlos an narbige, verschlissene oder zerbrechliche Flansche (z. B. aus Kunststoff oder mit Glasbeschichtung) an und erfordert ein viel geringeres Schraubendrehmoment, als es bei starren, gefüllten Dichtungen erforderlich ist.
A: Temperaturwechsel führen dazu, dass sich Flansche immer wieder ausdehnen und zusammenziehen. Durch diese dynamische Bewegung wird die Dichtung zusammengedrückt und freigegeben. Unmodifiziertem PTFE fehlt die elastische Rückfederung, was zu einem dauerhaften Verlust der Bolzenkraft führt. Um diesen Schwankungen standzuhalten, sind modifizierte oder erweiterte Güten erforderlich.
A: Ja, auf den benetzten Oberflächen. Der Außenmantel besteht aus reinem PTFE und bietet maximale chemische Beständigkeit gegenüber den Medien. Der innere Gummikern kommt nie mit der Flüssigkeit in Kontakt, sorgt aber für die mechanische Rückfederung und Kompressibilität, die für eine dichte Abdichtung erforderlich sind.
A: Alle Fluorpolymermaterialien erfahren nach dem Komprimieren eine gewisse anfängliche Entspannung. Durch erneutes Anziehen der Schrauben nach 24 Stunden oder nach dem ersten vollständigen Wärmezyklus wird die verlorene Druckkraft wiederhergestellt und sichergestellt, dass die Dichtung während des Betriebs dicht und leckagefrei bleibt.
A: Optisch kann Mahlgut leicht cremefarben, gesprenkelt oder weniger undurchsichtig erscheinen als Neuharz. Eine Sichtprüfung ist jedoch unzuverlässig. Die einzige definitive Möglichkeit, die Reinheit sicherzustellen, besteht darin, Materialtestberichte (MTRs) vom Hersteller anzufordern oder FTIR-Spektroskopietests durchzuführen.
