Долгосрочная целостность трубопровода в основном зависит от эффективной изоляции блуждающих электрических токов и оптимизации систем катодной защиты (CP). Без надежной электрической изоляции трубопроводы подвергаются ускоренной коррозии, что ставит под угрозу безопасность и непрерывность работы критически важной инфраструктуры. Использование традиционных комплектов фланцевой изоляции (FIK) сопряжено со значительными эксплуатационными и финансовыми рисками. Эти комплекты очень подвержены ошибкам при установке, механическому разрушению, воздействию окружающей среды и возможному короткому замыканию. Выход из строя FIK приводит к локальной коррозии, опасным утечкам и дорогостоящим незапланированным простоям.
Монолитные изоляционные соединения служат стандартной и не требующей обслуживания альтернативой традиционным комплектам фланцев. В этом руководстве представлена техническая оценка выбора, оценки и установки этих соединений в критически важной нефтегазовой, водной и нефтехимической инфраструктуре для обеспечения постоянной и надежной катодной защиты.
Постоянная изоляция: монолитные изоляционные соединения устраняют необходимость технического обслуживания традиционных комплектов фланцев, обеспечивая собранный на заводе, безболтовой и постоянно герметизированный диэлектрический барьер.
Устранение уязвимых втулок и шайб. В отличие от FIK, в MIJ используется «настоящая монолитная» сварная конструкция, исключающая риск выдавливания прокладки, хладотечения или повреждения хрупких изолирующих втулок и шайб.
Строгое соответствие стандартам: Правильная спецификация требует строгого соблюдения международных норм, включая ASME (B31.3/B31.4/B31.8), ASTM, NACE/AMPP и ASME, раздел VIII, раздел 1/2 для защиты от давления.
Защита от перенапряжения и грозы. Переходные процессы высокого напряжения (молния, индукция переменного тока) могут повредить диэлектрические уплотнения; установка защиты от перенапряжения (разрядники или полупроводниковые развязки) не подлежит обсуждению.
Обязательные заводские испытания: надежность закупок зависит от проверки гарантии качества (QA) производителя, в частности, 100% испытаний на гидростатическую, диэлектрическую прочность и электрическое сопротивление перед отправкой.
Чувствительность установки. Несмотря на то, что после установки не требуется техническое обслуживание, внутренние диэлектрические материалы очень чувствительны к тепловым повреждениям во время сварки на месте, что требует строгих протоколов отвода тепла.
Изоляция участков трубопровода предотвращает потерю тока КП на незащищенные конструкции. Это гарантирует, что защитный ток остается сосредоточенным на предполагаемом активе. Эффективная изоляция также блокирует блуждающие токи от транзитных систем или параллельных высоковольтных линий, предотвращая быструю локализованную потерю металла в точках разряда. Полевые инженеры знают, что прочность системы CP зависит от ее самой слабой точки изоляции. При утечке тока через плохо изолированный фланец необходимо увеличить мощность выпрямителя, что может привести к отслоению покрытия вблизи анодного слоя, оставив незащищенными удаленные участки трубопровода.
Воздушные линии электропередачи высокого напряжения, разделяющие полосу отвода трубопроводов, представляют собой серьезную угрозу помех переменного тока. Наведенные переменные токи могут вызвать быструю коррозию и создать угрозу безопасности для персонала, работающего на арматуре или испытательных станциях. Монолитные изоляционные соединения действуют как физические барьеры для сегментирования трубопровода. Они ограничивают распространение наведенных переменного тока, эффективно предотвращая ускоренную коррозию переменного тока и поддерживая целостность системы CP. Нарушая электрическую непрерывность, эти соединения гарантируют, что наведенное напряжение не достигнет опасного уровня на длинных участках трубы.

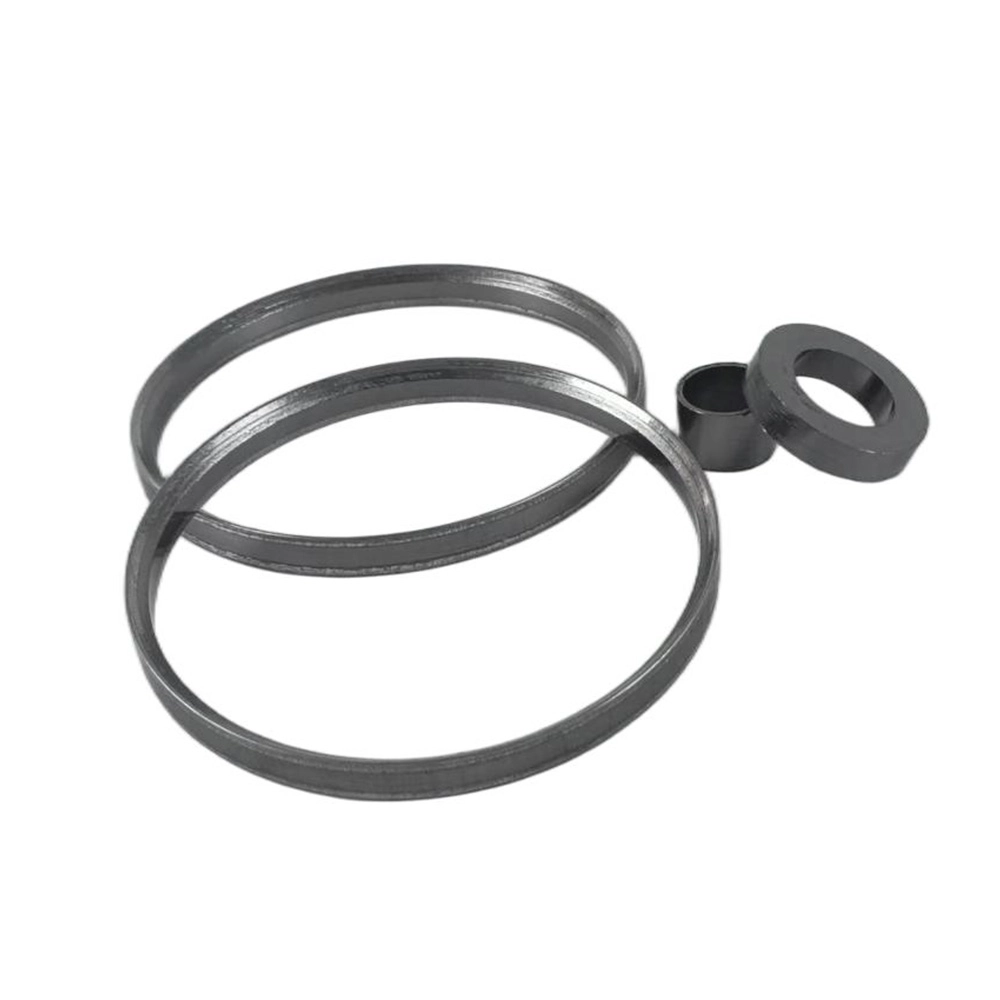

FIK предлагают более низкие первоначальные затраты на компоненты, но имеют высокую вариативность установки. Они требуют точной затяжки болтов и подвержены дополнительным затратам на техническое обслуживание и выходу из строя из-за неравномерного натяжения или попадания влаги. Один болт, затянутый слишком сильно, может сломать изолирующую шайбу, мгновенно закоротив весь узел. MIJ имеют полностью сварную конструкцию заводской сборки. Это исключает использование внешних болтов, гаек, гильз и шайб, устраняя общие точки отказа, связанные с FIK.
Особенность |
Комплекты для изоляции фланцев (FIK) |
Монолитные изоляционные соединения (MIJ) |
|---|---|---|
Установка |
Требует точной сборки на месте, затяжки и выравнивания. Высокий риск человеческой ошибки. |
Заводская сборка. Требуется стандартная полевая сварка. Низкий риск механической ошибки. |
Обслуживание |
Требует периодической проверки, подтяжки и замены изношенных втулок/шайб. |
Не требует обслуживания после установки. Полностью герметичная система. |
Риск пути утечки |
Высокий. Прокладки могут выдавливаться или разрушаться под воздействием циклического изменения давления и изгибающих моментов. |
Ноль. Полностью сварное внешнее запорное кольцо предотвращает утечку жидкости. |
Электрическая надежность |
Склонен к замыканию из-за грязи, попадания влаги или трещин в шайбах. |
Постоянный диэлектрический барьер, защищенный от внешней среды. |
Монолитная конструкция переносит затраты на первоначальные капитальные затраты. Однако это радикально снижает эксплуатационные расходы и экологические риски в течение 30-50-летнего жизненного цикла. Постоянное уплотнение обеспечивает постоянные диэлектрические характеристики без необходимости периодической подтяжки или замены.
Эти соединения являются обязательными в различных критических приложениях. Ключевые места включают устья скважин, измерительные станции, переходы между береговыми и морскими трубопроводами, газораспределительные терминалы и соединения с заземляющими сетями. В любой точке, где для защиты объекта необходима электрическая изоляция, требуется надежный MIJ. Например, изоляция трубопровода из углеродистой стали с покрытием от голой трубопроводной сети объекта из нержавеющей стали предотвращает образование массивных ячеек гальванической коррозии.
Анатомия MIJ включает в себя кованые стальные кольца корпуса, заглушки и внешнее закрывающее кольцо. Внешнее запорное кольцо часто проектируется в соответствии со стандартами ASME Раздел VIII. Крайне важно соответствие металлургии заготовки (например, API 5L класса от X52 до X70) и толщины стенки главному трубопроводу. Это обеспечивает бесшовную сварку в полевых условиях и целостность конструкции при рабочих нагрузках. Если заготовка не соответствует пределу текучести трубопровода, требуются переходные детали или специальные процедуры сварки, что усложняет монтаж на месте.
Система герметизации предотвращает попадание трубопроводной среды в диэлектрические камеры. Конфигурации с двойным уплотнением, такие как двойные уплотнительные кольца с автономным возбуждением или U-образные уплотнения, являются стандартными. Эти конструкции предотвращают холодную текучесть и экструзию при циклах экстремального давления, сохраняя герметичный барьер на протяжении всего срока службы соединения. Первичное уплотнение выдерживает давление в трубопроводе, а вторичное уплотнение действует как резервное, гарантируя, что даже при сильных скачках давления диэлектрический материал останется сухим и эффективным.
В качестве основного изолирующего кольца во внутренних компонентах используется эпоксидная смола, армированная стекловолокном (FR4, G10 или G11). Это обеспечивает высокую прочность на сжатие и отличные диэлектрические свойства. Состав жидкости диктует выбор внутренних эластомеров. Сернистый газ, высокое содержание H2S, влажный CO2 или агрессивные химические растворители требуют использования специальных материалов, таких как Viton, NBR или ПТФЭ. Совместимость внутренних покрытий, таких как жидкая эпоксидная смола или цементная облицовка водопроводов, предотвращает внутренние электрические мостики из-за проводящей накипи или жидкостей. Если внутреннее покрытие выйдет из строя, проводящие обломки могут забить изоляционный зазор, что сделает соединение бесполезным.
Соединения спроектированы так, чтобы соответствовать максимально допустимому рабочему давлению трубопровода (MAOP) или превышать его. Они охватывают стандартные классы давления ASME от класса 150 до класса 2500. Экстремальные рабочие температуры влияют на стабильность диэлектрического материала и тепловое расширение, что требует тщательного выбора материала. MIJ должны выдерживать внешние нагрузки на трубопроводы, включая осадку грунта, сейсмическую активность и тепловое расширение, без потери целостности уплотнения. Это требует структурной проверки с помощью анализа методом конечных элементов (FEA). Инженеры должны учитывать напряжения изгиба и скручивания на этапе проектирования, чтобы предотвратить деформацию наружного замыкающего кольца в полевых условиях.
Соответствие стандартам ASME B31.3 (технологические трубопроводы), B31.4 (трубопроводные системы транспортировки жидкостей) и B31.8 (трубопроводные системы передачи и распределения газа) необходимо для проектирования конструкций и сдерживания давления. Эти нормы гарантируют, что соединение сможет безопасно выдерживать эксплуатационные нагрузки трубопроводной системы. Они определяют минимальную толщину стенки, допустимые значения напряжения и необходимые коэффициенты безопасности для конкретного применения.
Наружное закрытие соединения обычно проектируется, рассчитывается и изготавливается в соответствии с разделом VIII ASME, раздел 1 или раздел 2. Это гарантирует, что оболочка, выдерживающая давление, соответствует строгим критериям безопасности и производительности. Раздел 2 требует более строгого анализа напряжений, но допускает более тонкие секции стенок, что может быть выгодно для соединений большого диаметра.
Сырье должно соответствовать строгим спецификациям. Поковки и трубы должны соответствовать стандартам ASTM A694, ASTM A105 или API 5L. Это гарантирует механические свойства и свариваемость компонентов. Использование несертифицированных материалов может привести к катастрофическому выходу из строя под давлением или во время полевой сварки из-за несоответствия углеродного эквивалента.
При выборе соединений для кислых сред соблюдение требований NACE MR0175/ISO 15156 является обязательным. Это предотвращает сульфидное растрескивание под напряжением (SSC) и обеспечивает долговечность соединения в агрессивных средах. Испытание на твердость всех смачиваемых компонентов и сварных швов необходимо для проверки того, что материал не станет хрупким в присутствии сероводорода.
Испытание собранного соединения давлением, в 1,5 раза превышающим расчетное, является базовым требованием, гарантирующим отсутствие утечек. Параметры пневматических испытаний также применяются к соединениям газопровода для проверки целостности уплотнения в условиях сжимаемой жидкости. Гидростатическое испытание должно проводиться в течение определенной продолжительности, обычно от 15 до 60 минут, в то время как инспекторы проверяют падение давления или видимые подтеки в сварных швах затвора.
Стандартный тест на электрическое сопротивление (меггер) обычно требует >25 МОм, часто достигая гигаом, при испытании при напряжении 1000 В или 5000 В постоянного тока. Испытание на электрическую прочность (Hipot) гарантирует, что соединение выдерживает напряжение 5000 В переменного тока или 10 000 В переменного тока при частоте 50 Гц в течение одной минуты без образования дуги, пробоя или утечки тока. Эти испытания подтверждают, что внутренние диэлектрические кольца и уплотнения собраны правильно и без каких-либо проводящих загрязнений.
Обязательные протоколы неразрушающего контроля для всех заводских сварных швов включают 100% ультразвуковой контроль (UT) или радиографический контроль (RT) на наличие объемных дефектов. Это дополняется магнитопорошковым контролем (MPI) или дефектоскопией поверхности (DPI). Покупатели должны потребовать полную документацию по неразрушающему контролю, гидростатические диаграммы и отчеты об испытаниях материалов (MTR) для всех компонентов, работающих под давлением.
Визуальный осмотр: проверьте наличие аномалий поверхности, правильность размеров и правильность нанесения покрытия.
Объемный неразрушающий контроль: выполните RT или UT на всех сварных швах с полным проваром, чтобы убедиться в отсутствии внутренних пустот или непровара.
Неразрушающий контроль поверхности: выполните MPI или DPI на корневом и конечном проходах сварного шва для обнаружения микротрещин.
Гидростатические испытания: подайте на соединение воду под давлением до 1,5-кратного MAOP и удерживайте, чтобы проверить структурную целостность.
Электрические испытания: Проведите тесты мегомметра и Hipot, чтобы подтвердить возможности диэлектрической изоляции.
Основной риск при установке – это разрушение внутренней изоляции из эпоксидной смолы/стекловолокна из-за чрезмерного нагрева во время врезки трубопровода. Стратегии смягчения последствий включают поддержание определенных ограничений расстояния для зоны сварки и мониторинг температуры соединения. Поддерживайте температуру тела сустава ниже 90°C/194°F, используя мелки, указывающие температуру, или тепловизионные камеры. Используйте влажные обертывания, зажимы для радиаторов или охлаждающие рубашки для рассеивания тепла.
Убедитесь, что длина прижимной детали достаточна для того, чтобы зона термического воздействия сварного шва не касалась внутренних уплотнений.
Нанесите мелки, указывающие температуру, на внешнюю часть соединения рядом с замыкающим сварным швом.
Оберните сустав тяжелыми, пропитанными водой одеялами.
Сваривайте короткими проходами, давая трубе остыть между проходами.
Постоянно контролируйте температуру, немедленно прекращая сварочные работы, если температура корпуса приближается к 90°C.
Переходные процессы перенапряжения, вызванные ударами молнии или неисправностями в сети переменного тока, могут привести к повреждению внутренней диэлектрической прокладки. Поперек соединения требуется установка взрывозащищенных искровых разрядников или полупроводниковых развязывающих устройств (например, поляризационных ячеек или PCR). Эти устройства безопасно шунтируют импульсные токи на землю, не нарушая изоляции постоянного тока. Без этой защиты одиночный удар молнии поблизости может вызвать дугу через внутренний зазор, навсегда разрушив изолирующие свойства соединения.
Необходимо нанести антикоррозионное покрытие эксплуатационного качества на внешнюю поверхность соединения. Термоусадочные рукава, жидкие эпоксидные смолы или ленты холодного нанесения предотвращают внешнее соединение изолированных секций из-за влажности почвы, засоления почвы или стоячей воды. Покрытие на месте эксплуатации должно перекрывать заводское покрытие и сварной шов оголенной трубы, чтобы создать непрерывный, не допускающий праздников барьер против почвенной среды.
Механическое повреждение скошенных концов или внутренних уплотнений во время транспортировки представляет собой значительный риск. Подчеркните необходимость использования защитных торцевых крышек и правильных процедур подъема с использованием нейлоновых строп, а не стальных цепей. Точное выравнивание трубопровода во время установки имеет решающее значение, чтобы избежать возникновения чрезмерных нерасчетных изгибающих моментов поперек соединения во время сварки. Установка смещенной трубы на место с помощью экскаваторов или приставок может необратимо деформировать соединение и нарушить внутренние уплотнения.
Проанализируйте текущие показатели отказов изоляции CP, чтобы выявить уязвимые FIK, требующие немедленной замены.
Ознакомьтесь с техническими спецификациями предстоящих трубопроводных проектов, чтобы установить MIJ там, где необходима постоянная изоляция.
Запросите подробные технические чертежи, отчеты FEA и образцы MTR у потенциальных совместных производителей для проверки соответствия и качества.
Внедряйте строгие протоколы сварки на месте, включая обязательные методы отвода тепла, чтобы защитить диэлектрические материалы во время установки.
Являясь ведущим мировым новатором в области обеспечения целостности критически важных активов и высокоэффективной защиты трубопроводов для жидкостей, Dongheng производит по индивидуальному заказу монолитные изоляционные соединения (MIJ), соответствующие нормам, предназначенные для блокировки разрушительных блуждающих токов и полной оптимизации эффективности катодной защиты. Благодаря использованию высокопрочных изоляционных колец из армированной стекловолокном эпоксидной смолы (GRE), геометрии двойного уплотнения с автономным питанием и конфигураций сварки с нулевыми дефектами, которые строго соответствуют стандартам ASME и NACE, предприятие поставляет высоконадежные, с высоким изгибающим моментом и не требующие постоянного обслуживания диэлектрические барьеры для инфраструктуры транспортировки нефти, газа и воды по всему миру.
Ответ: Монолитное изоляционное соединение — это сварной компонент трубопровода заводской сборки, используемый для электрической изоляции участков трубопровода. Он предотвращает протекание блуждающих электрических токов и обеспечивает эффективность систем катодной защиты без необходимости использования внешних болтов или технического обслуживания.
О: MIJ устраняют накладные расходы на обслуживание и риски сбоев, связанные с FIK. Они обеспечивают постоянное герметичное уплотнение, которое не подвержено ошибкам при установке, неравномерному моменту затяжки болтов или проникновению влаги из окружающей среды.
Ответ: Авторитетные производители проводят 100% испытания на гидростатическое давление, испытания на электрическое сопротивление (Megger) и испытания на диэлектрическую прочность (Hipot). Кроме того, обязателен неразрушающий контроль (НК) всех сварных швов.
О: Внутренние диэлектрические материалы чувствительны к нагреву. Сварщики должны следить за температурой тела соединения, поддерживая ее ниже 90°C (194°F), и использовать методы отвода тепла, такие как влажная обертка или охлаждающие рубашки во время установки.
А: Да. Переходные процессы высокого напряжения могут повредить диэлектрическое уплотнение. Установка ограничителей перенапряжения или полупроводниковых развязок поперек соединения необходима для безопасного отключения перенапряжения на землю, сохраняя при этом изоляцию постоянного тока.
О: Да, при условии, что они изготовлены из материалов, соответствующих требованиям NACE MR0175. Внутренние эластомеры и стальные поковки должны быть специально выбраны так, чтобы противостоять сульфидному растрескиванию под напряжением и химическому разложению.
