Spiraalgewonden pakkingen (SWG's) spelen een cruciale rol in industriële afdichtingssystemen. Hun vermogen om te presteren onder extreme druk en temperatuur maakt ze onmisbaar in veel industrieën.
In dit artikel zullen we de constructie, functie en voordelen van SWG's onderzoeken. Je leert ook over hun toepassingen en uitdagingen, zodat je begrijpt waarom ze essentieel zijn voor industriële activiteiten.

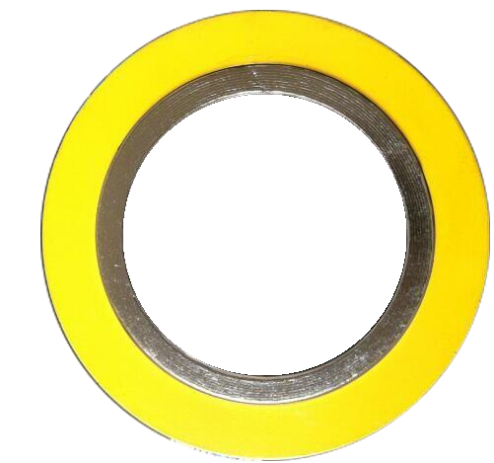

Een spiraalgewonden pakking (SWG) is een semi-metalen afdichtingselement dat is samengesteld uit afwisselend metalen en niet-metalen materialen. Het bestaat doorgaans uit een spiraalvormig gewikkelde V-vormige metalen strip, zoals roestvrij staal, en een zacht, samendrukbaar vulmateriaal, zoals grafiet of PTFE (polytetrafluorethyleen). Deze combinatie biedt hoge veerkracht, sterkte en afdichtingsprestaties, zelfs onder uitdagende omstandigheden. SWG's worden veel gebruikt om lekvrije afdichtingen te creëren in industriële systemen die bestand zijn tegen hoge drukken, fluctuerende temperaturen en agressieve chemicaliën.
Het spiraalvormige wikkelontwerp van de pakking zorgt voor een gelijkmatige verdeling van de spanning, waardoor deze een goede afdichting behoudt, zelfs wanneer deze wordt blootgesteld aan mechanische belasting. SWG's worden vooral gewaardeerd in systemen met dynamische omgevingen waar temperatuurschommelingen en drukstoten veel voorkomen.
Spiraalgewonden pakkingen zijn onmisbaar in industrieën waar veiligheid, efficiëntie en betrouwbaarheid voorop staan. Deze industrieën omvatten:
● Olie en gas: In pijpleidingen, kleppen en raffinaderijen, waar de systemen hoge druk en vluchtige stoffen moeten kunnen verwerken, voorkomen SWG's lekken en handhaven ze de operationele integriteit.
● Chemisch en petrochemisch: In chemische reactoren, warmtewisselaars en destillatiekolommen zorgen SWG's ervoor dat agressieve chemicaliën en corrosieve stoffen niet ontsnappen, waardoor gevaarlijke lekkages worden voorkomen.
● Stroomopwekking: SWG's zijn van cruciaal belang voor turbines, ketels en warmtewisselaars, waar extreme temperaturen en drukken de norm zijn.
● Farmaceutisch: De farmaceutische industrie vertrouwt op SWG's voor afdichtingsapparatuur die aan strenge hygiënische en steriele omstandigheden moet voldoen, zoals in reactoren en filtratiesystemen.
In al deze industrieën vormen SWG's een essentiële barrière tegen lekken, waardoor de veiligheid, efficiëntie en naleving van de milieuregelgeving worden gehandhaafd.
Een spiraalgewonden pakking bestaat uit verschillende afzonderlijke onderdelen, die elk een specifieke functie vervullen bij het behouden van de afdichtingseigenschappen. Deze omvatten:
● Buitenring: De buitenring (ook wel centreer- of geleidingsring genoemd) is gemaakt van koolstofstaal of roestvrij staal en zorgt voor een goede uitlijning tijdens de installatie. Het helpt ook om overcompressie van de pakking te voorkomen door te voorzien in een compressiestop.
● Binnenring: Dit onderdeel speelt een cruciale rol bij het voorkomen dat de wikkelingen van de pakking knikken. Als de wikkelingen zouden knikken, zouden delen van de pakking in de pijp kunnen worden gezogen, waardoor de apparatuur mogelijk beschadigd raakt en verstoppingen ontstaan. De binnenring, vaak gemaakt van hetzelfde materiaal als de wikkeling, biedt de nodige ondersteuning om dit probleem te voorkomen.
● Afdichtingselement: Het kernafdichtingselement bestaat uit de metalen wikkelstrip en een zacht vulmateriaal. De metalen strip is doorgaans gemaakt van roestvrij staal of legeringen zoals Monel, terwijl het vulmateriaal onder meer flexibel grafiet, PTFE of mica kan zijn. Deze materialen vormen samen een afdichting die bestand is tegen druk- en temperatuurschommelingen, evenals tegen chemische aantasting.
● Wikkelmateriaal: De spiraalgewonden metalen strip zelf is van cruciaal belang om de pakking flexibiliteit en sterkte te geven. Dankzij het V-vormige wikkelpatroon kan de pakking zich aanpassen aan verschillende flensoppervlakken en na compressie zijn vorm herstellen.
Elk van deze componenten werkt samen om ervoor te zorgen dat de spiraalgewonden pakking zelfs in veeleisende omgevingen een betrouwbare, strakke afdichting vormt.
De materialen die worden gebruikt in spiraalgewonden pakkingen variëren afhankelijk van de toepassingsvereisten. Enkele van de meest voorkomende materialen zijn:
● Roestvrij staal: dit is het meest gebruikte materiaal voor de metalen wikkelingen. Het is corrosiebestendig, duurzaam en ideaal voor toepassingen onder hoge druk en hoge temperaturen.
● Monel: Monel, een legering van nikkel en koper, is zeer goed bestand tegen corrosie en wordt vaak gebruikt in zware omstandigheden, zoals offshore booreilanden.
● Grafiet: Grafiet wordt veel gebruikt als vulmateriaal omdat het bestand is tegen zeer hoge temperaturen en chemisch resistent is, waardoor het geschikt is voor de olie- en gasindustrie.
● PTFE: PTFE staat bekend om zijn chemische bestendigheid en wordt vaak gebruikt in de chemische en farmaceutische industrie, waar afdichting tegen corrosieve stoffen noodzakelijk is.
● Mica en keramiek: deze materialen worden gebruikt vanwege hun hoge temperatuurbestendigheid, waardoor ze ideaal zijn voor toepassingen waarbij extreme hitte een probleem is.
De V-vormige metalen wikkeling is het bepalende kenmerk van spiraalgewonden pakkingen. De metalen strip is spiraalvormig gewikkeld, waardoor de drukkracht gelijkmatig over de gehele pakking wordt verdeeld. Dankzij deze eigenschap kan de pakking een goede afdichting vormen, terwijl hij na compressie nog steeds zijn oorspronkelijke vorm kan herstellen. De V-vorm verbetert ook het vermogen van de pakking om zich aan te passen aan onvolkomenheden in het flensoppervlak, waardoor een veilige afdichting wordt gevormd, zelfs als de flenzen niet perfect glad zijn.
Spiraalgewonden pakkingen functioneren in drie belangrijke fasen:
1. Initiële afdichting: Wanneer de pakking wordt samengedrukt, bijten de metalen wikkelingen zich in het vulmateriaal en de flensvlakken, waardoor een initiële afdichting ontstaat. Dit proces voorkomt lekkage bij de contactpunten.
2. Kruipontspanning: Na verloop van tijd kan het pakkingmateriaal een fenomeen ervaren dat 'kruip' wordt genoemd, waarbij het geleidelijk een deel van zijn drukkracht verliest. Dit is een natuurlijke reactie op constante druk. Tijdens deze fase ontspant het vulmateriaal en neemt de afdichtingskracht enigszins af.
3. Veerkracht: Dankzij de flexibele constructie van de pakking kan deze na compressie zijn afdichtingsvermogen herstellen. De pakking 'stuitert terug' om de afdichting te herstellen, zelfs na herhaalde thermische en mechanische cycli.
Dit vermogen om zich aan te passen aan wisselende omstandigheden zorgt ervoor dat spiraalgewonden pakkingen hun afdichtingsprestaties gedurende lange perioden behouden.
Spiraalgewonden pakkingen zijn ontworpen om extreme druk- en temperatuuromstandigheden te weerstaan. Ze zijn doorgaans geschikt voor drukken variërend van laag tot hoog, waarbij sommige versies bestand zijn tegen drukken tot 2500 psi (pounds per vierkante inch). De gebruikte vulmaterialen, zoals grafiet, mica en PTFE, dragen bij aan het vermogen van de pakking om te presteren onder hoge temperaturen, die in bepaalde toepassingen vaak hoger zijn dan 1000°C.
De combinatie van de metalen wikkeling en het flexibele vulmiddel zorgt ervoor dat SWG's hun afdichtingseigenschappen behouden, zelfs als druk en temperatuur fluctueren, waardoor ze ideaal zijn voor systemen met dynamische operationele omstandigheden, zoals pijpleidingen, reactoren en warmtewisselaars.
Een van de opvallende kenmerken van spiraalgewonden pakkingen is hun vermogen om te herstellen nadat ze zijn samengedrukt. Deze flexibiliteit zorgt ervoor dat de pakking effectief blijft functioneren, zelfs nadat deze is blootgesteld aan thermische uitzetting of samentrekking. Hierdoor kan de pakking goed presteren in systemen die voortdurend drukwisselingen ervaren, waardoor de afdichting intact blijft, zelfs na herhaalde verwarmings- en koelcycli.
Bij het kiezen van een spiraalgewonden pakking is het belangrijk om het onderscheid te begrijpen tussen standaard- en aangepaste opties. Hoewel beide typen effectief zijn, dienen ze verschillende behoeften op basis van de toepassingsvereisten.
Functie |
Standaard spiraalgewonden pakkingen |
Op maat gemaakte spiraalgewonden pakkingen |
Grootte en materiaal |
Gemaakt in gangbare maten en materiaalcombinaties. |
Ontworpen voor specifieke toepassingen met unieke afmetingen en materialen. |
Geschiktheid |
Geschikt voor een breed scala aan algemene toepassingen. |
Op maat gemaakt voor gespecialiseerde toepassingen, zoals extreme omstandigheden. |
Flexibiliteit |
Beperkte flexibiliteit qua maatwerk. |
Zeer flexibel en biedt opties voor specifieke legeringen en vulstoffen. |
Chemische weerstand |
Standaardmaterialen voor gangbare industriële omgevingen. |
Kan worden aangepast met specifieke legeringen of vulstoffen voor een betere chemische bestendigheid. |
Toepassingen |
Ideaal voor algemeen industrieel gebruik. |
Perfect voor veeleisende omgevingen zoals zeer corrosieve systemen. |
Bepaalde industrieën hebben gespecialiseerde spiraalgewonden pakkingen nodig die aan hun unieke operationele uitdagingen kunnen voldoen:
● Olie en gas: deze pakkingen maken vaak gebruik van grafietvulstoffen voor hoge temperatuurbestendigheid en superieure afdichting onder druk.
● Chemisch en petrochemisch: PTFE-vulstoffen worden vaak gebruikt vanwege hun uitstekende chemische bestendigheid, waardoor ze ideaal zijn voor de omgang met agressieve chemicaliën.
● Farmaceutisch: In farmaceutische toepassingen zijn SWG's ontworpen om te voldoen aan strenge normen op het gebied van reinheid en hygiëne, waarbij vaak PTFE-vulstoffen worden gebruikt voor steriliteit.
Bij sommige hogedruktoepassingen wordt een binnenring aan de spiraalgewonden pakking toegevoegd. De binnenring helpt de wikkelingen van de pakking te beschermen tegen schade en vervuiling. Het kan ook voorkomen dat de pakking onder hoge druk zijn vorm verliest en dient in bepaalde omgevingen als barrière tegen erosie door agressieve chemicaliën.
Spiraalgewonden pakkingen bieden uitzonderlijke afdichtingsprestaties, zelfs onder uitdagende omstandigheden. De combinatie van metaal en flexibele vulmaterialen zorgt voor een goede afdichting die bestand is tegen drukstoten, temperatuurschommelingen en blootstelling aan chemicaliën.
SWG's staan bekend om hun lange levensduur. Dankzij hun constructie kunnen ze in de loop van de tijd een betrouwbare afdichting behouden, waardoor er minder vaak vervangingen nodig zijn. Deze duurzaamheid leidt tot minder onderhoudsonderbrekingen en lagere operationele kosten.
Materialen zoals PTFE en grafiet bieden een hoge weerstand tegen chemische aantasting, waardoor SWG's ideaal zijn voor toepassingen in industrieën waar corrosieve stoffen betrokken zijn. Deze weerstand zorgt ervoor dat de pakking zijn afdichtingsvermogen behoudt, zelfs onder zware omstandigheden.
Spiraalgewonden pakkingen zijn bestand tegen temperaturen van -200°C tot meer dan 1000°C, afhankelijk van de gebruikte materialen. Ze zijn ook bestand tegen hogedrukomstandigheden, waardoor hun effectiviteit in extreme omgevingen zoals olieraffinaderijen en chemische fabrieken wordt gegarandeerd.
Om een spiraalgewonden pakking correct te laten functioneren, moeten de flensoppervlakken goed worden voorbereid. Ze moeten glad zijn, vrij van beschadigingen en zonder krassen. Controleer met behulp van een oppervlaktevergelijker de oppervlakteafwerking van de flens om er zeker van te zijn dat deze binnen het aanbevolen bereik van 3,2 µ tot 6,3 µ valt. Dit draagt bij aan een goede afdichting en vermindert het risico op lekkage.
Een spiraalgewonden pakking installeren:
Stap |
Beschrijving |
1 |
Inspecteer de pakking op eventuele schade en controleer of deze aan de vereiste specificaties voldoet. |
2 |
Plaats de pakking op de flens en zorg ervoor dat deze goed uitgelijnd is met de flensvlakken. |
3 |
Draai de bouten gelijkmatig kruislings vast om een gelijkmatige compressie over de pakking te garanderen. |
Regelmatig onderhoud is van cruciaal belang om de levensduur van de pakking te garanderen. Vervang een versleten of beschadigde pakking altijd, omdat het hergebruiken van oude pakkingen de afdichting kan aantasten. Inspecteer de pakking regelmatig op tekenen van slijtage of defecten, vooral in omgevingen met hoge spanning.
Fouten tijdens de installatie kunnen leiden tot defecten aan de pakking. Veel voorkomende fouten zijn onder meer een verkeerde uitlijning van de flensvlakken, het onjuist aandraaien van de bouten en het gebruik van oude pakkingen. Deze problemen kunnen voorkomen dat de pakking effectief afdicht, wat tot lekkages kan leiden.
Flensrotatie en schotelvorming (het buigen van de buitenring) kunnen optreden wanneer de flensvlakken niet goed zijn uitgelijnd of wanneer de bouten te strak zijn aangedraaid. Dit probleem kan leiden tot een ongelijkmatige drukverdeling over de pakking, waardoor de afdichtingsprestaties worden beïnvloed.
Pakkingen moeten worden vervangen als ze tekenen van slijtage vertonen, zoals vervorming of verlies van afdichtingsvermogen. Regelmatige inspectie is essentieel om defecten aan de pakking te voorkomen en ervoor te zorgen dat het afdichtingssysteem intact blijft.
In de olie- en gasindustrie worden SWG's gebruikt om pijpleidingen, kleppen en raffinaderijen af te dichten, waar ze te maken hebben met constante druk- en temperatuurschommelingen. Hun weerstand tegen corrosieve materialen zorgt ervoor dat ze onder zware omstandigheden een betrouwbare afdichting bieden.
SWG's zijn cruciaal in chemische reactoren, warmtewisselaars en destillatiekolommen, waar ze lekken van gevaarlijke chemicaliën en gassen voorkomen.
Elektriciteitscentrales gebruiken SWG's in turbines en ketels om de afdichtingen onder hoge temperatuur en hoge druk te behouden. Op dezelfde manier handhaven SWG's in de farmaceutische industrie steriele omstandigheden in reactoren en filtratieapparatuur, waardoor naleving van de hygiënenormen wordt gewaarborgd.
Spiraalgewonden pakkingen zijn cruciaal in verschillende industriële toepassingen vanwege hun duurzaamheid en uitzonderlijke afdichtingsprestaties. Ze zijn ontworpen om hoge druk, wisselende temperaturen en agressieve chemicaliën te weerstaan, waardoor systemen efficiënt en veilig werken.
Het kiezen van de juiste pakking hangt af van factoren zoals temperatuur, druk en blootstelling aan chemicaliën. Door te overleggen met een ervaren pakkingfabrikant, zoals DONHONSIL-pakking kunt u ervoor zorgen dat de perfecte pakking wordt geselecteerd om aan uw specifieke operationele behoeften te voldoen en langdurige waarde en prestaties te bieden.
A: Een spiraalgewonden pakking is een afdichtingscomponent gemaakt van afwisselende metalen strips en zachte vulmaterialen, ontworpen om duurzame, hoogwaardige afdichtingen te bieden in omgevingen met hoge druk en hoge temperaturen.
A: Een spiraalgewonden pakking zorgt voor een goede afdichting dankzij de unieke V-vormige metalen wikkelingen en zacht vulmateriaal, dat tussen twee flensvlakken wordt samengedrukt, waardoor lekken worden voorkomen en zich aanpast aan drukschommelingen.
A: Spiraalgewonden pakkingen zijn essentieel omdat ze hun integriteit behouden onder extreme omstandigheden, zoals hoge druk, wisselende temperaturen en corrosieve chemicaliën, waardoor de veiligheid en efficiëntie in industriële systemen worden gegarandeerd.
A: Spiraalgewonden pakkingen worden veel gebruikt in industrieën zoals de olie- en gassector, de chemische verwerking, de energieopwekking en de farmaceutische sector, waar betrouwbare afdichting van cruciaal belang is voor de operationele veiligheid en efficiëntie.
A: Houd bij het kiezen van de juiste spiraalgewonden pakking rekening met factoren als druk, temperatuur en de chemische omgeving. Het raadplegen van een pakkingfabrikant kan u helpen bij het selecteren van het juiste materiaal en ontwerp.
A: Nee, spiraalgewonden pakkingen mogen niet worden hergebruikt. Het vervangen ervan zorgt voor een goede afdichting en voorkomt lekkages veroorzaakt door slijtage en vervorming door eerder gebruik.
