Spiral Wound Pakninger (SWG'er) spiller en afgørende rolle i industrielle tætningssystemer. Deres evne til at præstere under ekstremt tryk og temperatur gør dem uundværlige i mange industrier.
I denne artikel vil vi undersøge konstruktionen, funktionen og fordelene ved SWG'er. Du vil også lære om deres applikationer og udfordringer, hvilket hjælper dig med at forstå, hvorfor de er afgørende for industrielle operationer.

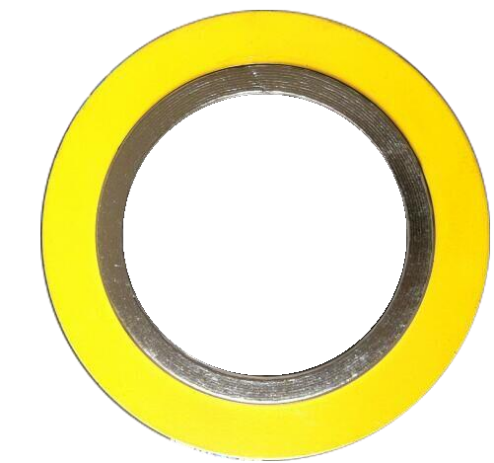

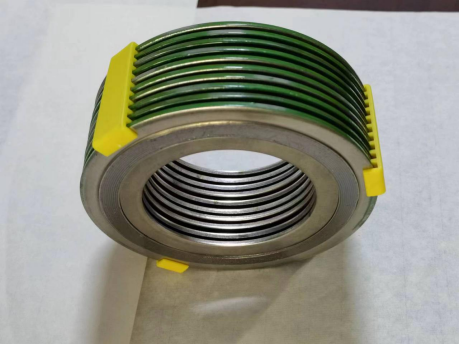

En spiralviklet pakning (SWG) er et semi-metallisk tætningselement sammensat af alternerende metal og ikke-metalmaterialer. Den har typisk en spiralviklet V-formet metalstrimmel, såsom rustfrit stål, og et blødt, komprimerbart fyldmateriale, såsom grafit eller PTFE (Polytetrafluorethylen). Denne kombination giver høj spændstighed, styrke og tætningsevne, selv under udfordrende forhold. SWG'er bruges i vid udstrækning til at skabe lækagesikre tætninger i industrielle systemer, der håndterer høje tryk, svingende temperaturer og aggressive kemikalier.
Pakningens spiralviklingsdesign sikrer en jævn fordeling af stress, hvilket gør det muligt at opretholde en tæt tætning, selv når den udsættes for mekanisk belastning. SWG'er er især værdsat i systemer med dynamiske miljøer, hvor temperaturudsving og trykstød er almindelige.
Spiralviklingspakninger er uundværlige i industrier, hvor sikkerhed, effektivitet og pålidelighed er altafgørende. Disse industrier omfatter:
● Olie og gas: I rørledninger, ventiler og raffinaderier, hvor systemerne skal håndtere høje tryk og flygtige stoffer, forhindrer SWG'er lækager og bevarer driftsintegriteten.
● Kemisk og petrokemisk: I kemiske reaktorer, varmevekslere og destillationskolonner sikrer SWG'er, at aggressive kemikalier og ætsende stoffer ikke undslipper, hvilket forhindrer farligt spild.
● Strømproduktion: SWG'er er kritiske for turbiner, kedler og varmevekslere, hvor ekstreme temperaturer og tryk er normen.
● Farmaceutisk: Den farmaceutiske industri er afhængig af SWG'er til forsegling af udstyr, der skal opfylde strenge hygiejne- og sterile forhold, såsom i reaktorer og filtreringssystemer.
I alle disse industrier udgør SWG'er en væsentlig barriere mod lækager, der hjælper med at opretholde sikkerhed, effektivitet og overholdelse af miljøbestemmelser.
En spiralviklet pakning består af flere forskellige dele, der hver tjener en specifik funktion med hensyn til at bevare dens tætningsegenskaber. Disse omfatter:
● Yderring: Fremstillet af kulstofstål eller rustfrit stål sikrer den ydre ring (også kaldet centrerings- eller styreringen) korrekt justering under installationen. Det hjælper også med at forhindre overkomprimering af pakningen ved at give et kompressionsstop.
● Indvendig ring: Denne komponent spiller en afgørende rolle i at forhindre pakningens viklinger i at knække. Hvis viklingerne skulle spænde, kan dele af pakningen blive suget ind i røret, hvilket potentielt kan beskadige udstyr og forårsage blokeringer. Den indvendige ring, ofte lavet af samme materiale som viklingen, giver den nødvendige støtte for at undgå dette problem.
● Tætningselement: Kernetætningselementet består af metalviklingsbåndet og et blødt fyldmateriale. Metalstrimlen er typisk lavet af rustfrit stål eller legeringer som Monel, mens fyldmaterialet blandt andet kan være fleksibel grafit, PTFE eller glimmer. Disse materialer tilsammen danner en tætning, der modstår tryk- og temperatursvingninger samt kemiske angreb.
● Opviklingsmateriale: Selve den spiralviklede metalstrimmel er afgørende for at give pakningen fleksibilitet og styrke. Det V-formede viklingsmønster gør det muligt for pakningen at tilpasse sig forskellige flangeoverflader og genvinde sin form efter kompression.
Hver af disse komponenter arbejder sammen for at sikre, at spiralviklet pakning danner en pålidelig, tæt forsegling selv i krævende miljøer.
De anvendte materialer i spiralviklede pakninger varierer afhængigt af anvendelseskravene. Nogle af de mest almindelige materialer omfatter:
● Rustfrit stål: Dette er det mest almindelige materiale, der bruges til metalviklingerne. Den er korrosionsbestandig, holdbar og ideel til højtryks- og højtemperaturapplikationer.
● Monel: En legering af nikkel og kobber, Monel er meget modstandsdygtig over for korrosion og bruges ofte i barske miljøer, såsom offshore olieboreplatforme.
● Grafit: Grafit bruges almindeligvis som fyldmateriale, fordi det kan modstå meget høje temperaturer og er kemisk modstandsdygtigt, hvilket gør det velegnet til olie- og gasindustrien.
● PTFE: PTFE, der er kendt for sin kemiske resistens, bruges ofte i den kemiske og farmaceutiske industri, hvor tætning mod ætsende stoffer er nødvendig.
● Glimmer og keramik: Disse materialer bruges på grund af deres modstandsdygtighed over for høje temperaturer, hvilket gør dem ideelle til applikationer, hvor ekstrem varme er et problem.
Den V-formede metalvikling er det definerende træk ved spiralviklede pakninger. Metalstrimlen er viklet i et spiralmønster, som hjælper med at fordele trykkraften jævnt over hele pakningen. Denne funktion gør det muligt for pakningen at danne en tæt forsegling, mens den stadig er i stand til at genvinde sin oprindelige form efter kompression. V-formen forbedrer også pakningens evne til at tilpasse sig flangeoverfladefejl, hvilket sikrer, at der dannes en sikker tætning, selvom flangerne ikke er helt glatte.
Spiralviklede pakninger fungerer gennem tre nøgletrin:
1. Indledende forsegling: Når pakningen er komprimeret, bider metalviklingerne sig ind i fyldmaterialet og flangefladerne, hvilket skaber en indledende tætning. Denne proces forhindrer lækage ved kontaktpunkterne.
2. Krybafslapning: Over tid kan pakningsmaterialet opleve et fænomen kaldet 'krybning', hvor det gradvist mister noget af sin trykkraft. Dette er en naturlig reaktion på konstant pres. Under dette trin slapper fyldmaterialet af, og tætningskraften reduceres en smule.
3. Elastisk: Pakningens fleksible konstruktion gør det muligt for den at genvinde sin tætningsevne efter kompression. Pakningen 'hopper tilbage' for at genoprette tætningen, selv efter gentagne termiske og mekaniske cyklusser.
Denne evne til at tilpasse sig fluktuerende forhold sikrer, at spiralviklede pakninger bevarer deres tætningsevne over lange perioder.
Spiralviklingspakninger er designet til at modstå ekstreme tryk- og temperaturforhold. De er typisk vurderet til tryk, der spænder fra lavt til højt, med nogle versioner, der er i stand til at modstå tryk op til 2500 psi (pund pr. kvadrattomme). De anvendte fyldmaterialer, såsom grafit, glimmer og PTFE, bidrager til pakningens evne til at fungere under høje temperaturer, ofte over 1000°C i visse applikationer.
Kombinationen af metalviklingen og det fleksible fyldstof gør det muligt for SWG'er at bevare deres tætningsegenskaber, selv når tryk og temperatur svinger, hvilket gør dem ideelle til systemer med dynamiske driftsforhold, såsom rørledninger, reaktorer og varmevekslere.
En af de iøjnefaldende egenskaber ved spiralviklet pakninger er deres evne til at komme sig efter at være blevet komprimeret. Denne fleksibilitet sikrer, at pakningen fortsætter med at fungere effektivt, selv efter at have været udsat for termisk ekspansion eller sammentrækning. Det gør det muligt for pakningen at fungere i systemer, der oplever kontinuerlig trykcyklus, hvilket sikrer, at tætningen forbliver intakt, selv efter gentagne opvarmnings- og afkølingscyklusser.
Når du vælger en spiralviklet pakning, er det vigtigt at forstå forskellen mellem standard- og brugerdefinerede muligheder. Selvom begge typer er effektive, tjener de forskellige behov baseret på applikationskrav.
Feature |
Standard spiralviklede pakninger |
Brugerdefinerede spiralviklede pakninger |
Størrelse og materiale |
Fremstillet i gængse størrelser og materialekombinationer. |
Designet til specifikke applikationer med unikke dimensioner og materialer. |
Egnethed |
Velegnet til en lang række generelle anvendelser. |
Skræddersyet til specialiserede applikationer, såsom ekstreme forhold. |
Fleksibilitet |
Begrænset fleksibilitet med hensyn til tilpasning. |
Meget fleksibel, der tilbyder muligheder for specifikke legeringer og fyldstoffer. |
Kemisk resistens |
Standardmaterialer til almindelige industrielle miljøer. |
Kan tilpasses med specifikke legeringer eller fyldstoffer for øget kemisk resistens. |
Ansøgninger |
Ideel til almindelig industriel brug. |
Perfekt til krævende miljøer som stærkt korrosive systemer. |
Visse industrier kræver specialiserede spiralviklede pakninger, der kan imødekomme deres unikke operationelle udfordringer:
● Olie og gas: Disse pakninger bruger ofte grafitfyldstoffer til høj temperaturbestandighed og overlegen tætning under tryk.
● Kemiske og petrokemiske: PTFE-fyldstoffer bruges almindeligvis på grund af deres fremragende kemikalieresistens, hvilket gør dem ideelle til håndtering af aggressive kemikalier.
● Farmaceutisk: I farmaceutiske applikationer er SWG'er designet til at opfylde strenge renligheds- og hygiejnestandarder, og de bruger ofte PTFE-fyldstoffer til sterilitet.
I nogle højtryksanvendelser tilføjes en indre ring til spiralviklet pakning. Den indvendige ring hjælper med at beskytte pakningens viklinger mod skader og forurening. Det kan også forhindre pakningen i at miste sin form under højt tryk og fungerer som en barriere mod erosion fra skrappe kemikalier i visse miljøer.
Spiralviklede pakninger giver enestående tætningsydelse, selv under udfordrende forhold. Kombinationen af metal og fleksible fyldmaterialer skaber en tæt forsegling, der kan modstå trykstigninger, temperaturudsving og kemisk eksponering.
SWG'er er kendt for deres lange levetid. Deres konstruktion giver dem mulighed for at opretholde en pålidelig tætning over tid, hvilket reducerer behovet for hyppige udskiftninger. Denne holdbarhed fører til færre vedligeholdelsesforstyrrelser og lavere driftsomkostninger.
Materialer som PTFE og grafit tilbyder høj modstand mod kemiske angreb, hvilket gør SWG'er ideelle til applikationer i industrier, hvor ætsende stoffer er involveret. Denne modstand sikrer, at pakningen bevarer sine tætningsevner selv i barske miljøer.
Spiralviklede pakninger kan modstå temperaturer fra -200°C til over 1000°C, afhængigt af de anvendte materialer. De kan også modstå højtryksforhold, hvilket sikrer deres effektivitet i ekstreme miljøer såsom olieraffinaderier og kemiske fabrikker.
For at en spiralviklet pakning kan fungere korrekt, skal flangeoverfladerne være korrekt forberedt. De skal være glatte, fri for skader og uden ridser. Brug en overfladekomparator til at kontrollere flangens overfladefinish for at sikre, at den falder inden for det anbefalede område på 3,2 µ til 6,3 µ. Dette hjælper med at opnå en ordentlig tætning og reducerer risikoen for lækage.
Sådan installeres en spiralviklet pakning:
Trin |
Beskrivelse |
1 |
Efterse pakningen for eventuelle skader, og kontroller, at den opfylder de påkrævede specifikationer. |
2 |
Placer pakningen på flangen, og sørg for korrekt justering med flangefladerne. |
3 |
Spænd boltene jævnt i et krydsmønster for at sikre ensartet kompression på tværs af pakningen. |
Regelmæssig vedligeholdelse er afgørende for at sikre pakningens levetid. Udskift altid en slidt eller beskadiget pakning, da genbrug af gamle pakninger kan kompromittere tætningen. Efterse pakningen med jævne mellemrum for tegn på nedbrydning eller svigt, især i miljøer med høj belastning.
Fejl under installationen kan føre til pakningsfejl. Almindelige fejl omfatter fejljustering af flangefladerne, forkert tilspænding af boltene og brug af gamle pakninger. Disse problemer kan forhindre pakningen i at tætne effektivt, hvilket fører til lækager.
Flangerotation og udrulning (bøjningen af den ydre ring) kan forekomme, når flangefladerne ikke er korrekt justeret, eller når boltene er overspændt. Dette problem kan føre til ujævn trykfordeling over pakningen, hvilket påvirker dens tætningsevne.
Pakninger bør udskiftes, når de viser tegn på slid, såsom deformation eller tab af tætningsevne. Regelmæssig inspektion er afgørende for at forhindre pakningsfejl og sikre, at tætningssystemet forbliver intakt.
I olie- og gasindustrien bruges SWG'er til at tætne rørledninger, ventiler og raffinaderier, hvor de står over for konstante tryk- og temperaturudsving. Deres modstandsdygtighed over for ætsende materialer sikrer, at de giver en pålidelig tætning under barske forhold.
SWG'er er afgørende i kemiske reaktorer, varmevekslere og destillationskolonner, hvor de forhindrer lækager af farlige kemikalier og gasser.
Kraftværker bruger SWG'er i turbiner og kedler til at opretholde tætninger under høje temperaturer og høje trykforhold. Tilsvarende opretholder SWG'er i den farmaceutiske industri sterile forhold i reaktorer og filtreringsudstyr, hvilket sikrer overholdelse af hygiejnestandarder.
Spiralviklede pakninger er afgørende i forskellige industrielle anvendelser på grund af deres holdbarhed og enestående tætningsevne. De er designet til at modstå højt tryk, svingende temperaturer og barske kemikalier, hvilket sikrer, at systemerne kører effektivt og sikkert.
Valg af den rigtige pakning afhænger af faktorer som temperatur, tryk og kemisk eksponering. Ved at rådføre sig med en erfaren pakningsproducent, f.eks DONHONSIL Pakning , du kan sikre, at den perfekte pakning er udvalgt til at opfylde dine specifikke operationelle behov, hvilket giver langvarig værdi og ydeevne.
A: En spiralviklet pakning er en tætningskomponent lavet af skiftevis metalstrimler og bløde fyldmaterialer, designet til at give holdbare, højtydende tætninger i højtryks- og højtemperaturmiljøer.
A: En spiralviklet pakning skaber en tæt forsegling gennem dens unikke V-formede metalviklinger og bløde fyldmateriale, som komprimeres mellem to flangeflader, forhindrer lækager og tilpasser sig tryksvingninger.
A: Spiralviklede pakninger er essentielle, fordi de bevarer integriteten under ekstreme forhold, såsom højt tryk, svingende temperaturer og ætsende kemikalier, hvilket sikrer sikkerhed og effektivitet i industrielle systemer.
A: Spiralviklede pakninger er meget udbredt i industrier som olie og gas, kemisk forarbejdning, elproduktion og farmaceutiske produkter, hvor pålidelig tætning er afgørende for driftssikkerhed og effektivitet.
A: For at vælge den rigtige spiralviklede pakning skal du overveje faktorer som tryk, temperatur og det kemiske miljø. Konsultation af en pakningsproducent kan hjælpe dig med at vælge det passende materiale og design.
A: Nej, spiralviklede pakninger bør ikke genbruges. Udskiftning af dem sikrer en ordentlig tætning og forhindrer lækager forårsaget af slid og deformation fra tidligere brug.
