آیا می توان از واشرهای مارپیچ زخم بر روی فلنج های صاف صورت استفاده کرد

آیا مطمئن نیستید که واشرهای زخم مارپیچی با فلنج های صفحه صاف کار می کنند؟ بسیاری از متخصصان با این معضل روبرو هستند. انتخاب واشر مناسب برای آب بندی موثر در کاربردهای مختلف بسیار مهم است.

در این مقاله به بررسی سازگاری واشرهای مارپیچی با فلنج های صفحه تخت می پردازیم. شما در مورد ساخت، مزایا و بهترین شیوه های نصب آنها خواهید آموخت. بیایید غواصی کنیم و کشف کنیم که چگونه می توان از مهر و موم قابل اعتماد در پروژه های خود اطمینان حاصل کرد!



آشنایی با واشرهای زخم مارپیچی

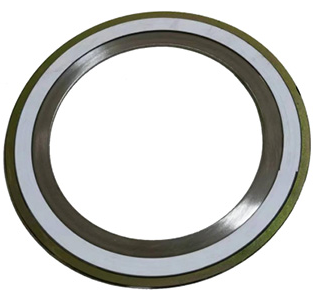

واشر زخم مارپیچی چیست؟

واشرهای مارپیچی محلول های آب بندی نوآورانه ای هستند که از لایه های متناوب نوارهای فلزی و پرکننده های غیرفلزی ساخته شده اند. این ساختار منحصر به فرد چندین مزیت دارد:

● انعطاف پذیری: طراحی به واشر اجازه می دهد تا با بی نظمی های جزئی سطح سازگار شود و از مهر و موم محکم اطمینان حاصل کند.

● انعطاف پذیری: شکل و قابلیت آب بندی خود را حتی تحت فشارها و دماهای متغیر حفظ می کنند.

● تحمل فشار: مناسب برای کاربردهای پرفشار، این واشرها می توانند شرایط شدید را به طور موثر اداره کنند.

تکنیک ساخت واشرهای مارپیچی

تولید واشرهای مارپیچی شامل فرآیندی دقیق است که کیفیت و عملکرد بالا را تضمین می کند. در اینجا یک مرور سریع وجود دارد:

1. برش: نوارهای فلزی به ابعاد دقیق بریده می شوند.

2. شکل دادن: نوارها به شکل مارپیچی شکل می گیرند.

3. سیم پیچی: لایه هایی از فلز و مواد پرکننده برای ایجاد واشر به هم پیچیده می شوند.

4. جوش نقطه ای: این تکنیک برای محکم کردن لایه ها، افزایش دوام استفاده می شود.

ضخامت ماده نقش مهمی در عملکرد واشرهای زخم مارپیچی دارد. مواد ضخیم تر می توانند فشارهای بالاتری را تحمل کنند، در حالی که کیفیت فلز و پرکننده به طور مستقیم بر اثربخشی آب بندی تأثیر می گذارد.

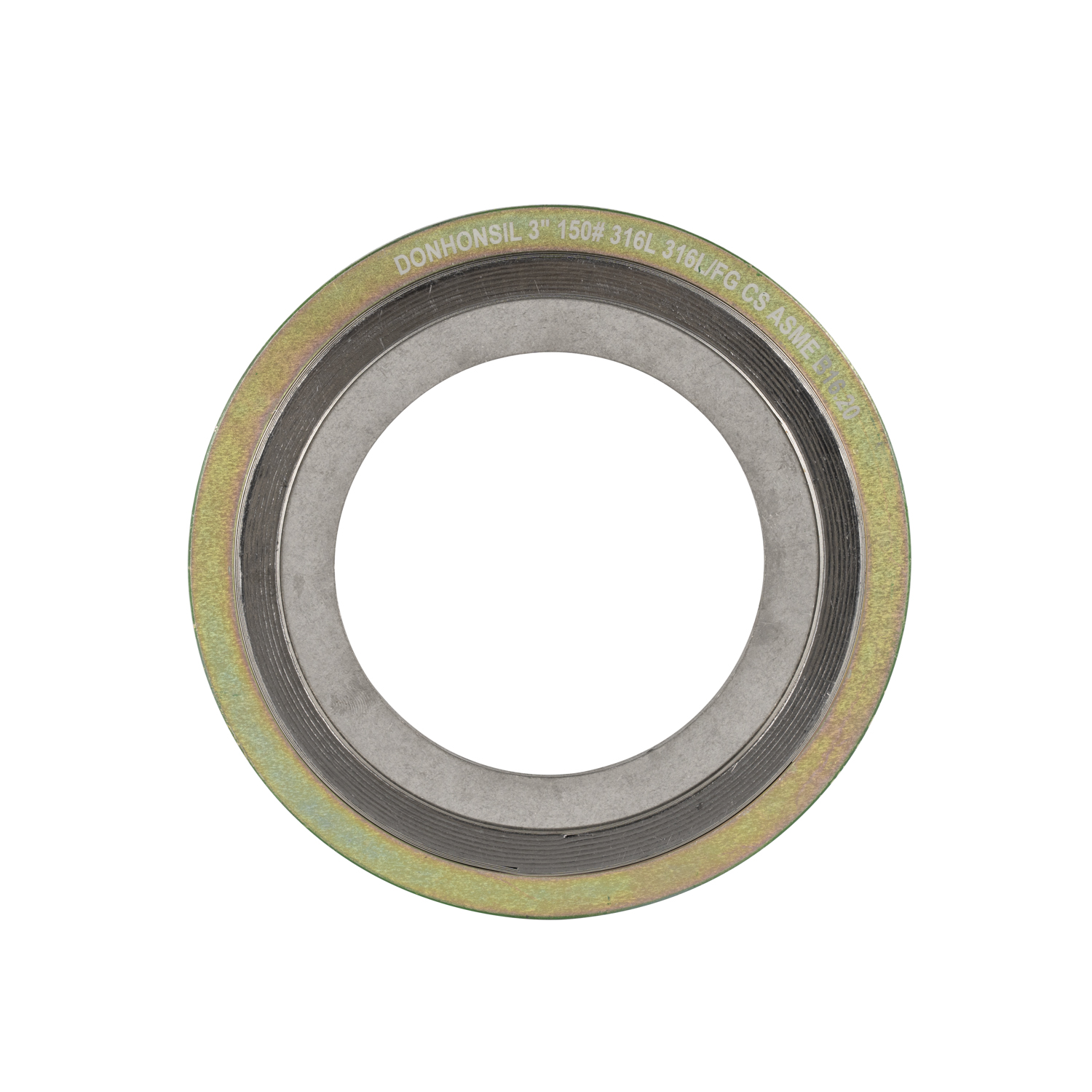

انواع واشر زخم مارپیچی

سبک‌های مختلف واشرهای مارپیچی برای کاربردهای مختلف، به‌ویژه در محیط‌های سخت‌گیرانه پاسخ می‌دهند. در اینجا یک مرور مختصر از برخی از انواع رایج وجود دارد:

سبک	توضیحات	مزایا
استایل آر	واشر پایه مارپیچی بدون پرکننده	ایده آل برای فلنج های زبانه و شیار
سبک RIR	دارای یک حلقه داخلی برای جلوگیری از تجمع جامد	تلاطم را کاهش می دهد و فرسایش را به حداقل می رساند
سبک سی جی	حلقه مرکزی استحکام شعاعی بیشتری را فراهم می کند	مناسب برای فلنج های صورت صاف و برآمده
سبک CGI	ویژگی های مرکز و حلقه داخلی را ترکیب می کند	برای کاربردهای دما و فشار بالا طراحی شده است

هر نوع بسته به کاربرد دارای مزایای خاصی است. به عنوان مثال، Style R به طور گسترده در اتصالات فلنج استاندارد استفاده می شود، در حالی که Style CGI برای شرایط شدید که دما و فشار بحرانی هستند، عالی است.

درک این جنبه های واشر زخم مارپیچی می تواند راه حل های آب بندی شما را به طور قابل توجهی افزایش دهد. چه در فرآوری شیمیایی، نفت و گاز، یا هر صنعتی که نیاز به مهر و موم قابل اطمینان دارد، برای اطمینان از یکپارچگی سیستم، دانستن نوع مناسب برای استفاده ضروری است.



فلنج های صورت صاف توضیح داده شده است

فلنج های صورت صاف چیست؟

فلنج های صفحه تخت نوعی فلنج هستند که با سطح آب بندی کاملا صاف طراحی شده اند. این طراحی به واشر اجازه می دهد تا در برابر فلنج قرار گیرد و یک ناحیه آب بندی یکنواخت ایجاد کند. ویژگی های کلیدی عبارتند از:

● بدون سطح برآمده: بر خلاف فلنج های صورت برآمده، فلنج های صفحه صاف فاقد هر گونه ارتفاع هستند، که باعث می شود در هنگام نصب راحت تر تراز شوند.

● ابعاد استاندارد شده: آنها معمولاً از استانداردهای ANSI/ASME پیروی می کنند و از سازگاری بین برنامه های مختلف اطمینان می دهند.

این فلنج ها معمولا در صنایعی مانند تصفیه آب، فرآوری شیمیایی و سیستم های کم فشار استفاده می شوند. طراحی ساده آنها آنها را به انتخابی محبوب برای کاربردهایی که فشار بالا نگران کننده نیست تبدیل می کند.

مزایا و معایب فلنج های صاف صورت

فلنج های صورت صاف دارای مزایای متعددی هستند، اما دارای معایبی نیز هستند:

مزایا:

● سهولت نصب: سطح صاف فرآیند هم ترازی را ساده می کند و نصب آن را سریعتر می کند.

● مقرون به صرفه بودن: به طور کلی، این فلنج ها نسبت به همتایان برجسته خود ارزان تر هستند و هزینه های کلی پروژه را کاهش می دهند.

چالش ها:

● پتانسیل نشت: از آنجایی که بار پیچ در یک منطقه بزرگتر توزیع می شود، دستیابی به آب بندی محکم می تواند دشوارتر باشد. این امر خطر نشت را به خصوص در برنامه های پویا افزایش می دهد.

● کنترل فشار محدود: برای موقعیت های پرفشار ایده آل نیستند و برای برخی از کاربردهای صنعتی مناسب نیستند.

کاربردهای مناسب برای فلنج های صاف صورت

فلنج های صفحه تخت جایگاه خود را در صنایع مختلف پیدا می کنند، به ویژه در جایی که شرایط فشار و دمای کمتر حاکم است. در اینجا برخی از برنامه های کاربردی رایج آورده شده است:

صنعت	مثال کاربردی
تصفیه آب	در خطوط لوله برای انتقال آب استفاده می شود
پردازش شیمیایی	ایده آل برای سیالات غیر خورنده و کم فشار
غذا و نوشیدنی	رایج در کارخانه های فرآوری که در آن پاکیزگی بسیار مهم است
سیستم های HVAC	در اتصالات کانال استفاده می شود

این مثال ها تطبیق پذیری فلنج های صفحه تخت را برجسته می کند. آنها در محیط هایی که محیط آب بندی تحت فشار شدید قرار نمی گیرد، به خوبی کار می کنند و عملکرد قابل اعتماد را تضمین می کنند.

هنگام در نظر گرفتن استفاده از واشرهای مارپیچی بر روی فلنج های صفحه صاف، درک ویژگی ها و محدودیت های فلنج ضروری است. این دانش به شما کمک می کند تا مطمئن شوید که راه حل مناسب آب بندی را برای کاربرد خاص خود انتخاب می کنید.



سازگاری واشرهای زخم مارپیچی با فلنج های صاف صورت

آیا می توان از واشرهای مارپیچی بر روی فلنج های صاف صورت استفاده کرد؟

بله، واشرهای زخم مارپیچی را می توان به طور موثر با فلنج های صفحه صاف استفاده کرد. ساخت آنها به آنها اجازه می دهد حتی در صورت مواجهه با چالش های یک سطح صاف، مهر و موم قابل اعتمادی را ارائه دهند. با این حال، چندین عامل بر سازگاری آنها تأثیر می گذارد:

● فشار: فشار عملیاتی سیستم بسیار مهم است. واشرهای مارپیچی برای تحمل فشارهای متوسط ​​تا زیاد طراحی شده اند و برای کاربردهای مختلف مناسب هستند.

● دما: دمای سیال در حال آب بندی نیز اهمیت دارد. این واشرها می توانند طیف وسیعی از دما را تحمل کنند، اما بررسی مشخصات مواد ضروری است.

● نوع سیال: خواص شیمیایی سیال می تواند بر عملکرد واشر تأثیر بگذارد. اطمینان حاصل کنید که مواد استفاده شده در واشر با سیال سازگار هستند تا از تخریب جلوگیری شود.

مزایای استفاده از واشر زخم مارپیچی بر روی فلنج های صاف صورت

استفاده از واشرهای مارپیچی بر روی فلنج های صاف دارای چندین مزیت است:

● بهبود عملکرد آب بندی: علیرغم چالش های ذاتی فلنج های صفحه صاف، واشرهای مارپیچی زخم می توانند یک مهر و موم قوی ایجاد کنند. طراحی آنها به فشرده سازی یکنواخت آنها کمک می کند که نشت را به حداقل می رساند.

● انعطاف پذیری: آنها می توانند بی نظمی های سطحی جزئی را در خود جای دهند، که برای فلنج های صفحه صاف که ممکن است سطوح کاملاً صاف نداشته باشند مفید است.

● مقایسه با سایر انواع واشر: در مقایسه با واشرهای تمام صورت، واشرهای مارپیچی اغلب قابلیت آب بندی بهتری را در کاربردهای فشار بالا ارائه می دهند. توانایی آنها در کنترل نوسانات فشار آنها را به یک انتخاب ارجح تبدیل می کند.

محدودیت ها و ملاحظات

در حالی که واشرهای مارپیچی همه کاره هستند، شرایطی وجود دارد که ممکن است بهترین مناسب نباشند:

● کاربردهای فشار بالا: در شرایط بسیار پرفشار، سایر انواع واشر ممکن است عملکرد بهتری ارائه دهند. ارزیابی الزامات خاص برنامه شما بسیار مهم است.

● وضعیت سطح: اگر فلنج های صفحه صاف سایش یا آسیب قابل توجهی داشته باشند، کارایی واشر زخم مارپیچی ممکن است به خطر بیفتد. بازرسی منظم سطوح فلنج برای آب بندی بهینه ضروری است.

برای اطمینان از آب بندی موثر هنگام استفاده از واشرهای مارپیچی، توصیه های زیر را در نظر بگیرید:

● نصب صحیح: برای دستیابی به بهترین نتایج، دستورالعمل های نصب را دنبال کنید. برای جلوگیری از تنش موضعی، از کشش یکنواخت پیچ اطمینان حاصل کنید.

● تعمیر و نگهداری منظم: بررسی های معمول را برای نظارت بر یکپارچگی واشر اجرا کنید. این به شناسایی مشکلات احتمالی قبل از اینکه منجر به شکست شوند کمک می کند.

با درک سازگاری واشرهای مارپیچی با فلنج های صفحه صاف، می توانید تصمیمات آگاهانه ای بگیرید که قابلیت اطمینان راه حل های آب بندی خود را افزایش می دهد.



بهترین روش‌های نصب برای واشرهای زخم مارپیچی روی فلنج‌های صفحه صاف

آماده سازی قبل از نصب

قبل از نصب واشر زخم مارپیچی، آماده سازی سطوح فلنج بسیار مهم است. کیفیت این سطوح به طور مستقیم بر کارایی آب بند تأثیر می گذارد. در اینجا چیزی است که باید در نظر داشته باشید:

● کیفیت سطح: اطمینان حاصل کنید که صفحات فلنج صاف و عاری از هرگونه نقص هستند. نقص می تواند منجر به نشتی شود.

● تمیز کردن و بازرسی فلنج ها: از یک حلال مناسب برای تمیز کردن کامل فلنج ها استفاده کنید. زنگ زدگی، کثیفی یا مواد واشر قدیمی را بررسی کنید. اگر هر گونه زباله وجود داشته باشد، می تواند مهر و موم را به خطر بیاندازد. سطح تمیز به واشر اجازه می دهد تا عملکرد مطلوبی داشته باشد.

راهنمای نصب گام به گام

نصب واشر زخم مارپیچی روی فلنج های صفحه صاف نیاز به توجه دقیق به جزئیات دارد. برای نصب موفقیت آمیز مراحل زیر را دنبال کنید:

1. واشر را تراز کنید: واشر زخم مارپیچی را با دقت روی صفحه فلنج قرار دهید. مطمئن شوید که به درستی در مرکز و تراز قرار گرفته است.

2. فلنج ها را در موقعیت قرار دهید: دو فلنج را به آرامی به هم نزدیک کنید. از فشار دادن آنها خودداری کنید، زیرا ممکن است به واشر آسیب برساند.

3. سفت کردن پیچ:

● با سفت کردن پیچ ها به صورت متقاطع شروع کنید. این امر فشار یکنواخت را در سراسر واشر تضمین می کند.

● از آچار گشتاور برای اعمال مقادیر گشتاور مشخص شده استفاده کنید. این به دستیابی به فشرده سازی مناسب برای آب بندی مناسب کمک می کند.

4. بررسی های نهایی: پس از سفت کردن، تراز را دوبار بررسی کنید و مطمئن شوید که هیچ شکافی بین فلنج ها وجود ندارد.

نکاتی برای دستیابی به آب بندی بهینه:

● از روان کننده روی پیچ و مهره ها برای جلوگیری از داغ شدن و اطمینان از سفت شدن صاف استفاده کنید.

● محیط را در نظر بگیرید: اگر کاربرد شامل دما یا فشار بالا است، بررسی کنید که مواد واشر مناسب است.

اشتباهات رایجی که در حین نصب باید از آنها اجتناب کرد

حتی تکنسین های با تجربه نیز ممکن است در هنگام نصب اشتباه کنند. در اینجا برخی از مشکلات رایج وجود دارد که باید مراقب آنها باشید:

● نادیده گرفتن آماده سازی سطح: نادیده گرفتن مراحل تمیز کردن و بازرسی می تواند منجر به خرابی آب بندی شود. همیشه کیفیت سطح را در اولویت قرار دهید.

● کاربرد نادرست گشتاور: سفت شدن بیش از حد یا کم سفت شدن پیچ ها می تواند باعث نشتی شود. به مشخصات گشتاور سازنده پایبند باشید.

● ناهماهنگی: تراز نشدن واشر به درستی می تواند باعث ایجاد فشار ناهموار و در نتیجه نشتی شود. همیشه تراز را قبل از سفت شدن نهایی دوبار بررسی کنید.

● استفاده از واشرهای قدیمی: استفاده مجدد از واشرهای قدیمی می تواند یکپارچگی مهر و موم را به خطر بیندازد. برای عملکرد بهینه همیشه از یک واشر مارپیچی جدید استفاده کنید.

با پیروی از بهترین روش‌های نصب، می‌توانید قابلیت اطمینان راه‌حل‌های آب‌بندی خود را افزایش دهید و خطر نشتی در سیستم‌های خود را به حداقل برسانید.

تعمیر و نگهداری و بازرسی

شیوه های نگهداری منظم

نگهداری منظم برای اطمینان از طول عمر و اثربخشی واشرهای زخم مارپیچی ضروری است. بررسی های معمول به شناسایی مشکلات احتمالی قبل از تشدید آنها کمک می کند. در اینجا دلیل اهمیت نگهداری است:

● بررسی یکپارچگی: بازرسی های مکرر می تواند هر گونه نشانه ای از سایش یا آسیب را نشان دهد. این امکان مداخلات به موقع را فراهم می کند و خطر نشت را کاهش می دهد.

● علائم فرسودگی یا شکست: مراقب شاخص‌های خاصی مانند:

○ تغییر شکل قابل مشاهده: به دنبال هرگونه تغییر در شکل واشر باشید.

○ نشت مایع: هر نشانه ای از خروج مایع از اطراف فلنج نشان دهنده خرابی آب بندی است.

○ ترک های سطحی: ترک یا شکاف در مواد واشر می تواند نشانه تخریب باشد.

انجام منظم این بررسی ها می تواند با جلوگیری از خرابی های غیرمنتظره در زمان و هزینه صرفه جویی کند.

زمان تعویض واشرهای زخم مارپیچی

دانستن زمان تعویض واشر زخم مارپیچی برای حفظ یکپارچگی سیستم بسیار مهم است. در اینجا چند شاخص کلیدی وجود دارد که نشان می دهد واشر نیاز به تعویض دارد:

● نشت مداوم: اگر نشت پس از سفت شدن ادامه یابد، این یک سیگنال قوی است که واشر از کار افتاده است.

● تخریب مواد: به دنبال علائم خوردگی، شکنندگی یا تغییر رنگ باشید. همه اینها می تواند نشان دهد که واشر به پایان عمر خود رسیده است.

● فشرده سازی نامنظم: اگر واشر الگوهای سایش ناهموار نشان داد، ممکن است به درستی آب بندی نشده باشد و باید تعویض شود.

بهترین روش ها برای تعویض واشر:

1. واشر قدیمی را با احتیاط بردارید: از ابزار مناسب برای جلوگیری از آسیب رساندن به سطوح فلنج استفاده کنید.

2. سطوح فلنج را تمیز کنید: قبل از نصب واشر جدید، فلنج ها را کاملا تمیز کنید تا از آب بندی مناسب اطمینان حاصل کنید.

3. فقط از واشرهای جدید استفاده کنید: همیشه واشرهای مارپیچی جدید را انتخاب کنید تا عملکرد و قابلیت اطمینان بهینه را تضمین کنید.

4. دستورالعمل های سازنده را دنبال کنید: به توصیه های خاص در مورد تنظیمات نصب و گشتاور برای واشر جدید پایبند باشید.

با اجرای یک روال نگهداری و بازرسی جامد، می توانید از قابلیت اطمینان محلول های آب بندی خود اطمینان حاصل کنید و طول عمر واشرهای مارپیچی خود را افزایش دهید. توجه منظم به این جزئیات کمک می کند تا سیستم شما به خوبی کار کند.



نتیجه گیری

این مقاله در مورد مناسب بودن واشرهای مارپیچی برای فلنج های صفحه تخت بحث می کند. مزایای آن‌ها مانند بهبود عملکرد آب‌بندی و انعطاف‌پذیری را برجسته می‌کند. روش های نگهداری منظم برای اطمینان از یکپارچگی واشر ضروری است. نصب مناسب و تعویض به موقع برای عملکرد مطلوب بسیار مهم است. هنگام انتخاب واشر، نیازهای کاربردی خاص را در نظر بگیرید. Dongheng Sealing واشرهای مارپیچی با کیفیت بالا را ارائه می دهد که برای قابلیت اطمینان و کارایی طراحی شده اند و ارزش عالی را برای کاربردهای مختلف صنعتی ارائه می دهند.



سوالات متداول

س: آیا می توان از واشرهای مارپیچی روی فلنج های صفحه صاف استفاده کرد؟

پاسخ: بله، واشرهای مارپیچی به دلیل قابلیت ایجاد مهر و موم موثر برای فلنج های صفحه تخت مناسب هستند.

س: استفاده از واشرهای مارپیچی بر روی فلنج های صفحه صاف چه مزایایی دارد؟

A: آنها عملکرد آب بندی بهبود یافته ای را ارائه می دهند و می توانند بی نظمی های جزئی سطح را در خود جای دهند و آنها را برای کاربردهای مختلف ایده آل می کند.

س: چگونه می توانم یک واشر زخم مارپیچی را روی فلنج های صفحه صاف نصب کنم؟

پاسخ: از تمیز بودن سطوح فلنج اطمینان حاصل کنید، واشر را به درستی تراز کنید و پیچ ها را به طور یکنواخت ببندید تا به یک مهر و موم مطمئن برسید.

س: چه زمانی باید واشر زخم مارپیچی خود را تعویض کنم؟

پاسخ: اگر متوجه نشتی، سایش قابل مشاهده یا تخریب مواد شدید، واشر را تعویض کنید تا یکپارچگی سیستم حفظ شود.

س: آیا واشرهای زخم مارپیچی مقرون به صرفه هستند؟

پاسخ: بله، دوام و قابلیت اطمینان آنها اغلب واشرهای مارپیچی را به یک انتخاب مقرون به صرفه در دراز مدت تبدیل می کند.
