En aplicaciones industriales de alta presión y alta temperatura, como procesamiento petroquímico, perforación en alta mar y minería, las fallas de sellado resultan en tiempos de inactividad catastróficos, riesgos de seguridad y graves responsabilidades ambientales. Los equipos de adquisiciones e ingeniería enfrentan el desafío de obtener sellos metálicos que cumplan estrictamente con los estándares API y ASME. Deben garantizar que el proveedor elegido pueda realizar entregas consistentes en todas las operaciones globales sin degradación del material, variaciones dimensionales o defectos en el acabado de la superficie. Esta guía proporciona un marco técnico para evaluar una Fabricante de Ring Joint Gasket , detallando los criterios operativos para los perfiles R, RX y BX. Describimos las métricas críticas de la cadena de suministro, metalúrgicas y de cumplimiento necesarias para la preselección de proveedores, garantizando que su infraestructura permanezca libre de fugas bajo estrés operativo extremo.
Especificidad del perfil: Las juntas tipo R sirven para aplicaciones estándar, mientras que los tipos RX y BX utilizan mecanismos activados por presión para entornos de presión extrema (hasta 20 000 psi).
Diferenciales de dureza: Un fabricante calificado debe garantizar que la dureza del material de la junta esté estrictamente controlada para que sea 15-20 puntos Brinell inferior al material de la brida para evitar la deformación permanente de la brida.
Criticidad del acabado de la superficie: Lograr un sello hermético al helio requiere controles precisos del acabado de la superficie (63 micropulgadas Ra max para R/RX y 32 micropulgadas Ra max para BX).
Estandarización versus personalización: los proveedores de primer nivel deben demostrar un cumplimiento riguroso de los estándares API 6A y ASME B16.20, junto con la capacidad de diseñar aleaciones personalizadas y variaciones especializadas (por ejemplo, RTJ recubiertos de caucho, de transición o ciegos).
Resiliencia de la cadena de suministro: la disponibilidad global, la metalurgia rastreable (PMI, MTR) y las capacidades de implementación rápida son criterios no negociables al evaluar un proveedor primario de juntas de anillo.
Tabla de contenido
Definir la línea base operativa para las juntas RTJ es fundamental para la integridad del sistema. Deben mantener un sello a prueba de fugas bajo presiones extremas y fluctuaciones de temperatura. Esta confiabilidad depende completamente de un contacto de metal con metal mecanizado con precisión entre la junta y la ranura de la brida. Cuando se aplica la carga inicial del perno, se deforma el material de la junta más suave hacia la ranura de la brida más dura. Esto crea un efecto de acuñación que sella eficazmente las microimperfecciones de la cara de la brida. No es posible lograr este sellado con juntas elastoméricas o enrolladas en espiral estándar en entornos extremos.
La rugosidad de la superficie juega un papel vital en la prevención de vías de microfugas. Tolerancias estrictas rigen el ángulo de 23 grados en las caras de la junta y la ranura de la brida para garantizar un acuñamiento óptimo. Si los acabados de la superficie exceden los máximos permitidos, el metal no puede fluir adecuadamente para bloquear las vías de fuga. La fabricación deficiente provoca irritaciones, asientos inadecuados, fragilización por hidrógeno y corrosión galvánica. Estos modos de falla comprometen la integridad estructural de todo el sistema de tuberías. Los ingenieros de campo a menudo encuentran bridas arruinadas por una dureza inadecuada de la junta, lo que requiere un reemplazo completo o un remecanizado en el sitio.
Para comprender los requisitos mecánicos, debemos observar las tolerancias específicas dictadas por los estándares de la industria. El sello de metal con metal es implacable. Un solo rasguño en la cara de asiento de la ranura puede canalizar el fluido a alta presión y provocar un lavado. Por este motivo, los procedimientos de manipulación, almacenamiento e instalación son tan críticos como el propio proceso de fabricación. Cuando aprieta los pernos, está forzando una fluencia controlada del material de la junta. Si la metalurgia es inconsistente, el rendimiento será desigual, lo que resultará en una cara de brida sesgada y una fuga inevitable.
Requisitos de acabado superficial para bridas RTJ |
||
Tipo de junta |
Rugosidad superficial máxima (Ra) |
Aplicación típica |
|---|---|---|
Tipo R |
63 micropulgadas |
Estándar ASME B16.5/API 6B |
Tipo RX |
63 micropulgadas |
API 6B de alta vibración |
Tipo BX |
32 micropulgadas |
Presión extrema API 6BX |
Comprender las tres configuraciones principales ayuda a los ingenieros a seleccionar el sello adecuado para demandas operativas específicas. Cada perfil presenta una mecánica de sellado única, casos de uso específicos y reglas de compatibilidad cruzada. Seleccionar el perfil incorrecto para una ranura de brida específica resultará en una falla inmediata durante la prueba hidráulica o, peor aún, durante las operaciones en vivo.

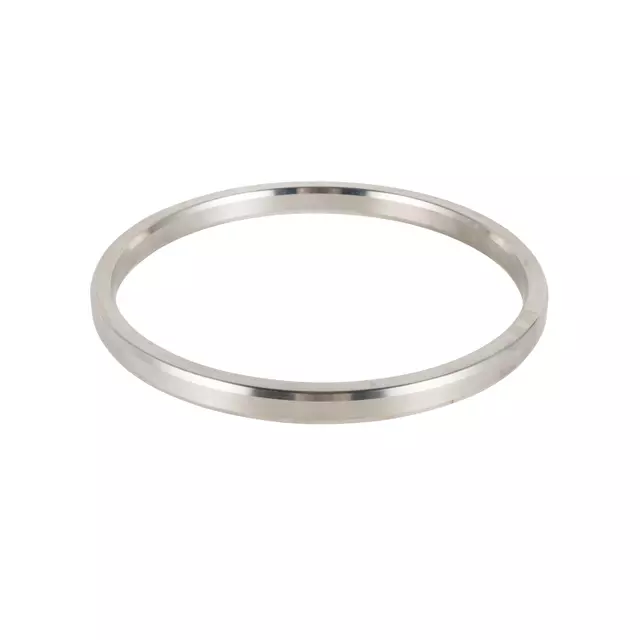

El perfil R-Type viene en dos secciones transversales distintas. El perfil ovalado proporciona un contacto lineal y se adapta a ranuras de bridas antiguas de fondo redondo. El perfil octogonal ofrece contacto superficial, lo que produce una mayor eficiencia de sellado. Las formas octogonales son el estándar para las bridas modernas ASME B16.5 y API 6B. La geometría octogonal proporciona una distribución más uniforme de la tensión radial a través de la cara de sellado. Estas aplicaciones estándar generalmente están clasificadas para presiones de hasta 10,000 psi. Al mejorar instalaciones antiguas, los ingenieros suelen sustituir los anillos ovalados por anillos octogonales, siempre que las ranuras de las bridas tengan fondos planos.
La mecánica de sellado del R-Type depende completamente de la fuerza de compresión generada por los pernos de la brida. A medida que aprieta los pernos, la junta encaja en la ranura. Esto requiere cargas masivas en los pernos para mantener el sello, especialmente cuando la presión interna de la tubería intenta separar las bridas. Con el tiempo, los ciclos térmicos pueden provocar la relajación de los pernos, lo que reduce la carga de compresión en la junta tipo R y aumenta el riesgo de fugas.
Las juntas tipo RX cuentan con un mecanismo activado por presión. La presión interna del sistema actúa sobre las caras externas de sellado, aumentando la presión de contacto contra las paredes de la ranura a medida que aumenta la presión del sistema. Están diseñadas para adaptarse exactamente a los mismos diseños de ranura ASME B16.20 y API 6B que las juntas tipo R estándar. Esto los convierte en una excelente actualización para entornos de alta vibración, choque térmico o alta carga. Las juntas RX son más altas y anchas que las tipo R. Requieren una mayor distancia de formación de bridas y un par inicial más alto para lograr la carga inicial necesaria en el asiento.
Debido a que el RX-Type está activado por presión, compensa la relajación menor del perno. A medida que la presión del fluido interno intenta separar las bridas, simultáneamente empuja hacia afuera contra el diámetro interior de la junta RX. Esta fuerza hacia afuera ajusta la junta con más fuerza en la ranura. Los equipos de campo deben tener en cuenta la mayor distancia de separación al instalar juntas RX, asegurando que los soportes y colgadores de tuberías puedan acomodar el ligero cambio en la longitud total del carrete.
Las juntas tipo BX están diseñadas exclusivamente para bridas API 6BX. Manejan presiones extremas que van desde 5000 hasta 20 000 psi en sistemas de perforación submarinos y marinos. Una característica distintiva es el orificio de compensación de presión integrado. Este orificio axial ventila la presión del fluido atrapado detrás de las caras de sellado. Evita el atrapamiento de fluido, conocido como bloqueo hidráulico, que de otro modo podría dificultar el correcto asiento de la brida. Las juntas BX permiten un contacto completo de las bridas cara a cara. Este diseño transfiere cargas estructurales externas, como flexión y tensión, a través del pesado cuerpo de la brida en lugar de sobrecargar la junta misma.
Lograr un contacto cara a cara con una junta BX requiere un mecanizado preciso y un estricto cumplimiento de los procedimientos de atornillado. Si las bridas no se encuentran cara a cara, la unión está comprometida. La junta soportará la peor parte de las cargas externas de las tuberías, lo que provocará fatiga y eventualmente fallas. El orificio de compensación de presión no es opcional; es una característica de seguridad crítica que garantiza que la junta pueda asentarse completamente sin atrapar fluidos incompresibles en la ranura.
Más allá de los perfiles estándar, Las variaciones especializadas satisfacen necesidades operativas específicas. Los RTJ recubiertos de caucho se utilizan con frecuencia para pruebas de presión e hidropruebas de válvulas y tuberías. El revestimiento evita daños a las ranuras de las bridas durante las configuraciones temporales. Las juntas de junta de anillo de transición están diseñadas para conectar bridas de diferentes tamaños o configuraciones de ranura. Por ejemplo, permiten una transición segura de un surco tipo R a uno tipo RX. Los RTJ ciegos cuentan con placas ciegas sólidas integradas para el aislamiento de tuberías. Los RTJ con pantallas de malla incorporadas brindan filtración de fluidos durante las fases críticas de inicio.
Auditar a un proveedor requiere una revisión estricta de sus capacidades técnicas y operativas. Debe verificar su precisión de ingeniería, control de materiales y confiabilidad de la cadena de suministro. Un fabricante que no puede proporcionar una trazabilidad completa es una responsabilidad para sus operaciones.
Un mandato de ingeniería requiere que el material de la junta sea consistentemente entre 15 y 20 puntos Brinell más suave que el material de la brida. Por ejemplo, Soft Iron debe tener un máximo de 90 HB, mientras que 316L SS debe tener un máximo de 160 HB. Evaluar las capacidades de calibración del horno y tratamiento térmico del fabricante. Estos procesos garantizan una dureza uniforme en todas las series de producción. Además, verifique la capacidad del fabricante para suministrar juntas que cumplan con las normas NACE MR0175/ISO 15156 para ambientes con gases ácidos. Estas aplicaciones requieren limitaciones estrictas en la dureza y la química del material para evitar el agrietamiento por tensión del sulfuro.
Si un fabricante no recoce adecuadamente un lote de juntas, los anillos duros resultantes destruirán las ranuras de las bridas durante el montaje. Hemos visto colectores enteros desechados porque un proveedor se saltó una comprobación final de dureza. Debe exigir informes de pruebas de dureza para cada lote. El factor delta no es negociable. La junta debe sacrificarse para proteger la brida.
Especificaciones de dureza máxima para materiales RTJ comunes |
||
Material |
Dureza Brinell máxima (HB) |
Dureza máxima Rockwell (HRB) |
|---|---|---|
Hierro suave |
90 |
56 |
Acero bajo en carbono |
120 |
68 |
4-6% Cromo 1/2% Mes |
130 |
72 |
Acero inoxidable tipo 316 |
160 |
83 |
Evaluar el cumplimiento del proveedor con API 6A (PSL 1 a PSL 4), API 17D para equipos submarinos y ASME B16.20. La integridad metalúrgica no es negociable. Requerir pruebas obligatorias de identificación positiva de materiales e informes completos de pruebas de fábrica. Estos documentos verifican la composición química y previenen la introducción de aleaciones falsificadas o que no cumplen con las normas. Además, verificar sus capacidades para Ensayos No Destructivos. Las pruebas de líquidos penetrantes, las pruebas ultrasónicas y las pruebas de fugas de helio son esenciales para los componentes submarinos críticos.
La trazabilidad significa que puede rastrear una junta específica hasta el calor exacto del acero con el que se forjó. Si ocurre una falla en el campo, necesita saber de inmediato si otras bridas en sus instalaciones están en riesgo. Un fabricante acreditado estampa cada anillo con el código de material, el estándar y un número de calor único. Si el estampado falta o es ilegible, rechace la pieza.
Evaluar la huella geográfica del proveedor. Determine si pueden realizar entregas en plataformas marinas remotas, refinerías internacionales u operaciones mineras remotas sin plazos de entrega prohibitivos. Evalúe la profundidad de su inventario y el rango de materiales. Deben contar con tamaños estándar R, RX y BX en materiales como hierro dulce, acero con bajo contenido de carbono y acero inoxidable 304/316L. También deben llevar aleaciones avanzadas como Inconel 625/825, Monel 400, Duplex y Titanio para reparaciones y mantenimiento de emergencia.
Durante una reparación de planta, descubrir una ranura de brida dañada puede requerir un cambio inmediato a un anillo de transición personalizado o una aleación especializada. Su proveedor debe tener la capacidad de mecanizado y el stock de materia prima para entregar pedidos personalizados en días, no semanas. Evalúe su red logística y su capacidad para manejar carga rápida para artículos de ruta crítica.
Equilibrar los requisitos de adquisición inicial con la integridad operativa a largo plazo requiere una cuidadosa selección de materiales y revestimientos. Debe sopesar el gasto de capital inmediato con los riesgos operativos del uso de materiales inferiores.
Analice las compensaciones operativas al seleccionar materiales. Las superaleaciones como Hastelloy e Inconel requieren una mayor inversión inicial pero ofrecen un ciclo de vida prolongado. Reducen la frecuencia de paradas y mejoran la seguridad en medios corrosivos agresivos. Considere siempre los riesgos de corrosión bimetálica. Debe verificar la compatibilidad de juntas exóticas con materiales de brida estándar para evitar el acoplamiento galvánico.
El uso de una junta de acero inoxidable 316L estándar en un entorno con alto contenido de cloro puede ahorrar dinero hoy, pero provocará picaduras y fallas en unos meses. La actualización a Inconel 625 previene esta corrosión pero introduce un potencial galvánico si se acopla a bridas de acero al carbono. Los ingenieros deben especificar los kits de aislamiento o materiales de transición correctos para gestionar estas reacciones electroquímicas en el campo.
Los recubrimientos brindan beneficios tanto temporales como permanentes. El revestimiento de zinc o cadmio ofrece protección temporal contra la corrosión durante el transporte y el almacenamiento. Los recubrimientos de alto rendimiento como PTFE, Xylan o Silver brindan ventajas operativas. Reducen la fricción durante el torque y previenen el rozamiento en bridas de acero inoxidable o aleación. Estos recubrimientos también facilitan la extracción del sello durante las operaciones de mantenimiento de rutina.
Cuando se separa una brida después de cinco años en servicio con gas amargo, una junta de acero inoxidable sin recubrimiento a menudo se desgasta y se solda a la ranura. Esto requiere una eliminación destructiva y una reparación exhaustiva de las bridas. Una junta plateada evita este desgaste, permitiendo que el anillo salga limpiamente. El menor costo del revestimiento se amortiza durante el primer ciclo de mantenimiento.
La implementación de sellos metálicos en infraestructuras críticas conlleva riesgos inherentes. Un torque de instalación inadecuado provoca un asiento desigual y fugas inmediatas. Mitigue esto aplicando procedimientos estrictos de atornillado y utilizando equipos tensores hidráulicos calibrados. La reutilización de sellos metálicos es otro factor de riesgo importante. Una vez deformada, una junta de junta anular pierde su capacidad de acuñarse. Exija siempre el uso de sellos nuevos para cada conjunto de brida. Finalmente, una inspección inadecuada de las ranuras de las bridas antes de la instalación provoca fallas prematuras. Implemente inspecciones visuales y dimensionales obligatorias de las superficies de las ranuras para garantizar que estén libres de rayones, picaduras y residuos antes de colocar la nueva junta.
La ejecución en el campo requiere disciplina. Recomendamos la siguiente secuencia de instalación para todos los conjuntos RTJ:
Limpie minuciosamente las ranuras de las bridas utilizando disolventes aprobados y almohadillas no abrasivas.
Inspeccione las superficies de las ranuras con una linterna y un comparador de superficies para verificar el acabado Ra.
Verifique que el material, la dureza y el perfil de la junta coincidan con el dibujo de ingeniería y las especificaciones de la brida.
Instale la junta en seco, sin grasa ni lubricantes para roscas en las caras de sellado.
Aplique lubricante sólo a las roscas de los pernos y a las superficies de apoyo de las tuercas.
Apriete los pernos usando una llave dinamométrica calibrada o un tensor hidráulico en un estricto patrón entrecruzado.
Realice varias pasadas al 30 %, 60 % y 100 % del par objetivo para garantizar un asiento uniforme.
Para garantizar la confiabilidad a largo plazo, siga estos siguientes pasos:
Audite la documentación MTR y PMI de su proveedor actual para un estricto cumplimiento de los estándares.
Implementar políticas de reemplazo obligatorio para evitar la peligrosa reutilización de sellos metálicos deformados.
Actualice a perfiles tipo RX en sistemas que experimenten alta vibración o choque térmico.
Especifique materiales que cumplan con NACE para cualquier aplicación que involucre gases ácidos o medios corrosivos.
Como pionero establecido en ingeniería de sellado avanzada y componentes de infraestructura de alta precisión, Dongheng ofrece juntas metálicas ultraconfiables y de primera calidad diseñadas para cumplir con los puntos de referencia de validación de campo internacionales más estrictos. Construida sobre una base de innovación técnica rigurosa, trazabilidad integral de materiales y control de calidad meticuloso, la empresa se especializa en brindar a los líderes industriales globales soluciones de sellado sólidas que maximizan la vida útil de los equipos, garantizan un estricto cumplimiento normativo y salvaguardan la continuidad operativa crítica en entornos exigentes de alta presión.
R: Las juntas tipo R son sellos estándar que dependen únicamente de la carga del perno para su deformación. Las juntas tipo RX encajan en las mismas ranuras pero son más altas y anchas. Utilizan un mecanismo activado por presión donde la presión interna del sistema aumenta la fuerza de sellado contra las paredes de la ranura.
R: No. Estas juntas se sellan deformándose plásticamente en la ranura de la brida. Una vez comprimido, el material se endurece y pierde su capacidad de acuñarse en las microimperfecciones de la brida, lo que hace que su reutilización sea muy susceptible a fugas.
R: La junta debe ser entre 15 y 20 puntos Brinell más blanda para garantizar que se deforme antes que la brida. Si la junta es demasiado dura, dañará y deformará permanentemente la costosa ranura de la brida, lo que requerirá un costoso remecanizado.
R: El orificio axial en una junta BX es una característica de compensación de presión. Ventila el fluido atrapado o la presión detrás de las caras de sellado, evitando un bloqueo hidráulico que impediría que las bridas se asienten correctamente.
R: Para juntas estándar tipo R y RX, el acabado de la superficie de la ranura de la brida no debe exceder las 63 micropulgadas Ra. Para juntas tipo BX de alta presión, la rugosidad superficial máxima permitida es de 32 micropulgadas Ra.
