¿Sabía que casi el 70 % de las fugas industriales se deben a problemas con las juntas? La forma en que se fabrican las juntas enrolladas en espiral es crucial para garantizar un sellado eficaz en entornos de alta presión. Estas juntas desempeñan un papel vital en industrias como la del petróleo y el gas, donde la confiabilidad es primordial.
En esta publicación, exploraremos el proceso de fabricación de juntas en espiral. Aprenderá sobre los materiales utilizados, el complejo proceso de bobinado y las medidas de control de calidad que garantizan su rendimiento. ¡Únase a nosotros mientras nos sumergimos en el fascinante mundo de la producción de juntas!

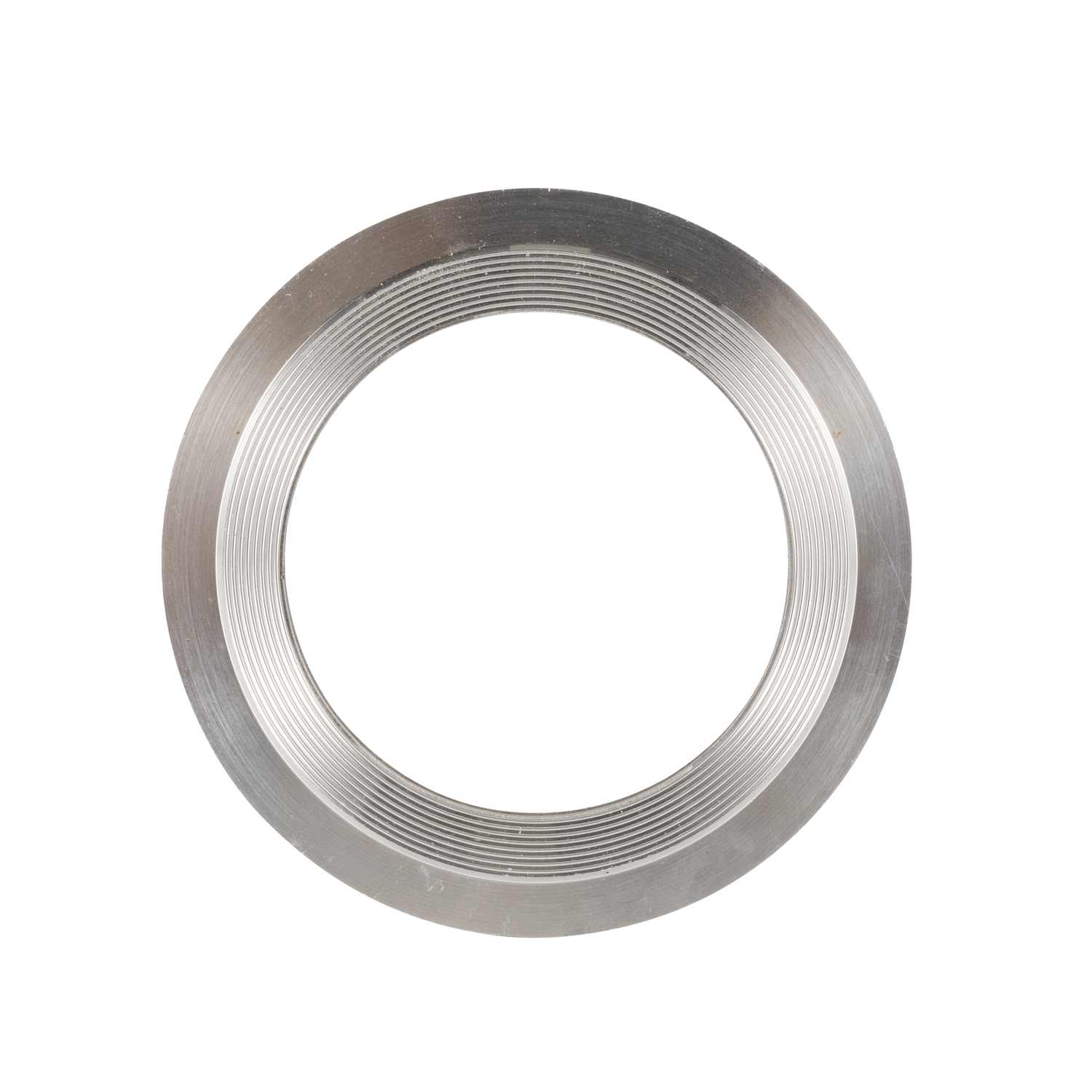

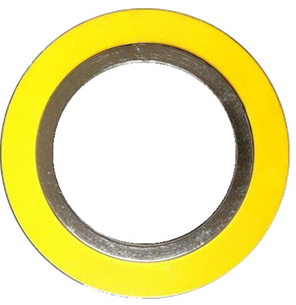

Una junta enrollada en espiral es una solución de sellado semimetálica diseñada para aplicaciones de alta presión y alta temperatura. Consiste en capas alternas de tiras de metal y materiales de relleno suaves, que se enrollan entre sí para crear un elemento de sellado flexible pero duradero.
Componentes clave:
● Tiras de metal: a menudo hechas de acero inoxidable, estas tiras proporcionan integridad estructural y resistencia.
● Materiales de relleno: Las opciones comunes incluyen grafito, PTFE y mica. Estos materiales mejoran las propiedades de sellado y la resistencia química.
● Anillo exterior: Este anillo de metal sólido centra la junta y controla la compresión, evitando un ajuste excesivo.
● Anillo Interior: Opcional pero beneficioso, soporta los devanados y protege el relleno de la contaminación.
El diseño único de las juntas enrolladas en espiral les permite mantener un sello confiable incluso en condiciones fluctuantes, lo que las convierte en una opción popular en diversas industrias.
Las juntas espirales se utilizan ampliamente en múltiples sectores debido a su versatilidad y confiabilidad. A continuación se muestran algunas industrias clave en las que desempeñan un papel crucial:
● Petróleo y Gas: Son esenciales en oleoductos y refinerías, donde las altas presiones y temperaturas son comunes. Un sello confiable evita fugas que podrían provocar fallas catastróficas.
● Procesamiento químico: En esta industria, las juntas deben resistir productos químicos agresivos. Las juntas espiraladas proporcionan la resistencia necesaria para garantizar la seguridad y la eficiencia.
● Productos farmacéuticos: aquí, la contaminación es una preocupación importante. El diseño de juntas en espiral minimiza el riesgo de fugas, garantizando la integridad del producto.
● Petroquímica: Al igual que el petróleo y el gas, estas instalaciones requieren juntas que puedan soportar condiciones extremas sin fallar.
No se puede subestimar la confiabilidad de las juntas enrolladas en espiral en ambientes de alta presión y alta temperatura. Ayudan a evitar costosos tiempos de inactividad y garantizan la seguridad operativa.
Industria |
Beneficios clave |
Petróleo y gas |
Previene fugas en tuberías. |
Procesamiento químico |
Resiste productos químicos agresivos |
Productos farmacéuticos |
Minimiza los riesgos de contaminación. |
Petroquímico |
Mantiene la integridad en condiciones extremas. |
La combinación de materiales y métodos de construcción hace que las juntas enrolladas en espiral sean una opción confiable para industrias donde el rendimiento es crítico. Su capacidad para adaptarse a diversas demandas operativas garantiza que sigan siendo un elemento básico en la tecnología de sellado.
La fabricación de una junta enrollada en espiral implica varios pasos críticos para garantizar la calidad y la confiabilidad. El proceso normalmente incluye:
1. Preparación del material: Seleccionar los metales y rellenos apropiados es esencial, ya que estas elecciones influyen directamente en el desempeño de la junta en diversas aplicaciones.
2. Bobinado: utilizando máquinas especializadas para crear la estructura de la junta, en este paso es donde ocurre la magia, ya que determina la capacidad de la junta para sellar eficazmente bajo presión.
3. Control de calidad: el seguimiento de las dimensiones y el rendimiento durante toda la producción garantiza que cada junta cumpla con los estrictos estándares de la industria.
Cada paso es vital para producir una junta capaz de soportar las demandas de entornos de alta presión, lo que hace que la comprensión de este proceso sea crucial tanto para los fabricantes como para los usuarios.
La elección de los materiales afecta significativamente el rendimiento de las juntas en espiral. Aquí hay un desglose de lo que se usa comúnmente:
● Metales:
○ Acero inoxidable: Proporciona excelente resistencia a la corrosión y solidez, lo que lo hace ideal para entornos hostiles.
○ Acero al Carbono: Ofrece buenas propiedades mecánicas a un menor coste, apto para aplicaciones menos agresivas.
● Materiales de relleno:
○ Grafito: Ideal para aplicaciones de alta temperatura, puede soportar condiciones extremas sin perder su capacidad de sellado.
○ PTFE: Conocido por su resistencia química, el PTFE se usa a menudo en aplicaciones donde la exposición a químicos agresivos es una preocupación.
○ Cerámica: Se utiliza en aplicaciones especializadas que requieren alta estabilidad térmica, proporcionando un excelente rendimiento en calor extremo.
○ Materiales sin asbesto: estos materiales, cada vez más utilizados para el cumplimiento de la seguridad, ayudan a los fabricantes a cumplir los requisitos reglamentarios y, al mismo tiempo, garantizan un sellado eficaz.
○ Mica: Proporciona buen aislamiento eléctrico y resistencia térmica, lo que la hace adecuada para aplicaciones eléctricas.
Estos materiales se seleccionan en función de las necesidades específicas de la aplicación, lo que garantiza que cada junta funcione de manera óptima en el entorno previsto.
La máquina bobinadora es el corazón del proceso de fabricación. Consta de varios componentes clave:
● Máquina principal: Responsable de la acción de bobinado, esta máquina debe ser robusta y confiable para producir resultados consistentes.
● Sistema de alimentación: Entrega tiras metálicas y materiales de relleno con precisión, asegurando que el proceso de bobinado sea eficiente y preciso.
● Fuente de gas: Este componente, que suele utilizarse para calentar, garantiza una adhesión adecuada entre las capas, algo fundamental para la integridad de la junta.
● Sistema de control: Automatiza el proceso de bobinado para mayor precisión, permitiendo ajustes basados en diferentes diámetros y especificaciones de juntas.
La precisión es vital en esta etapa. La máquina puede ajustarse a diferentes diámetros y especificaciones de juntas, lo que garantiza un ajuste perfecto para diversas aplicaciones. Esta adaptabilidad es esencial para satisfacer las diversas necesidades de los clientes y requisitos de la industria.
Durante el proceso de bobinado se enrollan cuidadosamente tiras de metal y materiales de relleno. Así es como funciona:
● Control de tensión: Mantener la tensión adecuada es crucial para la calidad. Demasiada tensión puede provocar deformación, mientras que muy poca puede afectar la eficiencia del sellado. Este equilibrio es clave para lograr las características de rendimiento deseadas.
● Función similar a un resorte: El exclusivo diseño de bobinado permite que la junta se comprima y expanda, creando un sello confiable bajo presión. Este comportamiento similar a un resorte garantiza que la junta mantenga su capacidad de sellado incluso cuando cambian las condiciones.
Este cuidadoso proceso de bobinado garantiza que cada junta funcione de manera óptima en el entorno previsto, brindando tranquilidad a los usuarios en aplicaciones críticas.
El control de calidad es parte integral de la producción de juntas enrolladas en espiral. Así es como se hace:
● Medición en línea: el monitoreo continuo de las dimensiones durante el bobinado ayuda a detectar problemas tempranamente, evitando que los defectos lleguen al producto final.
● Estándares y certificaciones: el cumplimiento de ASME B16.20 y otros estándares de la industria garantiza la confiabilidad. Estas certificaciones brindan garantía a los clientes sobre la calidad y el rendimiento de las juntas que compran.
● Revisiones de las normas: Las actualizaciones de 2017 de las normas ASME se centraron en la compresión máxima y la tensión de las juntas, mejorando aún más la garantía de calidad. Mantenerse actualizado con estos estándares es crucial para los fabricantes que buscan mantener una ventaja competitiva.
Al cumplir con estas medidas, los fabricantes pueden producir juntas que cumplan con los más altos estándares de confiabilidad. Este compromiso con la calidad no sólo mejora la satisfacción del cliente sino que también genera confianza a largo plazo en la marca, convirtiéndola en líder de la industria.
La fabricación de juntas enrolladas en espiral no está exenta de desafíos. A continuación se muestran algunos problemas comunes que surgen:
● Limitaciones del equipo: Muchas instalaciones dependen de maquinaria obsoleta, lo que puede generar ineficiencias y mayores costos de producción. Las fallas de los equipos también pueden causar retrasos, lo que afecta la producción general.
● Variabilidad de la calidad: los procesos manuales a menudo introducen inconsistencias. Sin automatización, es difícil mantener una calidad uniforme en todos los lotes, lo que genera posibles fallas en el rendimiento del sellado.
● Juntas de baja tensión: si bien estas juntas ofrecen ventajas, enfrentan desafíos para cumplir con los estándares de la industria. Su diseño requiere un control preciso durante la fabricación para garantizar la confiabilidad en condiciones variables.
Para abordar estos desafíos, la industria está adoptando varias soluciones innovadoras:
● Avances tecnológicos: se están adoptando nuevas tecnologías de fabricación para mejorar la eficiencia. Los sistemas automatizados reducen el error humano y mejoran la consistencia en la calidad del producto.
● Desarrollo de equipos CNC: El auge de las máquinas CNC (control numérico por computadora) especializadas permite una mayor precisión en la producción de juntas. Esta tecnología garantiza que cada junta cumpla con las especificaciones exactas, lo que reduce el desperdicio y mejora el rendimiento.
● Exploración de juntas de baja tensión: continúa la investigación para optimizar las juntas de baja tensión. Al perfeccionar sus métodos de diseño y producción, los fabricantes pueden mejorar su confiabilidad y al mismo tiempo mantener los beneficios de una compresión reducida.
Área de Innovación |
Beneficios |
Automatización |
Reduce el error humano, aumenta la eficiencia |
Tecnología CNC |
Garantiza la precisión y minimiza los residuos |
Juntas de baja tensión |
Mejora la confiabilidad, cumple con los estándares |
Al implementar estas soluciones, los fabricantes pueden superar los obstáculos existentes y garantizar que sus juntas en espiral cumplan con las rigurosas demandas de diversas industrias. Este enfoque proactivo no sólo mejora la calidad del producto sino que también aumenta la eficiencia operativa general.
Saber cómo se fabrica una junta enrollada en espiral puede afectar significativamente su proceso de selección. He aquí por qué:
● Decisiones informadas: comprender los materiales y métodos utilizados en la producción le ayuda a identificar juntas confiables. Puede evaluar si el fabricante cumple con los estándares de la industria, garantizando la calidad. Este conocimiento le permite elegir productos que funcionarán eficazmente en sus aplicaciones específicas.
● Información sobre el rendimiento: el conocimiento del proceso de fabricación le permite evaluar cómo los diferentes diseños afectan el rendimiento del sellado. Por ejemplo, comprender el papel de los materiales de relleno y los tipos de metales puede guiarlo a la hora de seleccionar la junta adecuada para entornos de alta temperatura o químicamente agresivos. Esta información es crucial para aplicaciones donde la confiabilidad es primordial, como en las industrias de petróleo y gas o de procesamiento químico.
● Trazabilidad: si conoce los pasos de producción, podrá rastrear mejor cualquier problema hasta su origen. Esta capacidad es invaluable al abordar fallas, ya que puede ahorrar tiempo y recursos. Al identificar dónde surgió un problema potencial, puede implementar medidas correctivas rápidamente, mejorando la eficiencia operativa general.
Invertir en juntas espirales de alta calidad puede generar ahorros a largo plazo. He aquí cómo:
● Costos de mantenimiento reducidos: Las juntas de alta calidad están diseñadas para soportar condiciones difíciles. Esta durabilidad significa menos reemplazos y menores gastos de mantenimiento con el tiempo. Por ejemplo, una junta que pueda soportar altas fluctuaciones de presión y temperatura requerirá cambios menos frecuentes, lo que en última instancia ahorrará dinero en mano de obra y materiales.
● Tiempo de inactividad minimizado: una junta confiable reduce el riesgo de fugas y fallas, lo que genera menos tiempo de inactividad no planificado. Esto es especialmente importante en industrias donde cada minuto de operación cuenta. El costo del tiempo de inactividad puede ser asombroso y a menudo supera los miles de dólares por hora en pérdida de productividad. Invertir en juntas de calidad mitiga este riesgo.
● Valor a largo plazo: si bien la inversión inicial puede ser mayor, la longevidad y confiabilidad de las juntas de calidad a menudo superan los costos iniciales. Terminas ahorrando dinero a largo plazo. Considere el costo total de propiedad; una junta más cara y de alta calidad puede durar varios años más que una alternativa más barata, lo que genera importantes ahorros a lo largo de su vida útil.
Beneficio |
Descripción |
Mantenimiento reducido |
Menos reemplazos conducen a menores costos |
Tiempo de inactividad minimizado |
Las juntas confiables previenen fallas inesperadas |
Valor a largo plazo |
Una mayor inversión inicial se amortiza con el tiempo |
Comprender el proceso de fabricación no sólo mejora su capacidad para elegir los productos adecuados, sino que también contribuye a la eficiencia operativa general. Al seleccionar la junta enrollada en espiral adecuada, puede garantizar un mejor rendimiento y ahorros de costos significativos. Este enfoque informado conduce en última instancia a una operación más confiable, donde el equipo funciona sin problemas y de manera eficiente, lo que reduce la probabilidad de costosas interrupciones y mejora la productividad en todos los ámbitos.
Las juntas enrolladas en espiral son cruciales para un sellado confiable en diversas industrias. Comprender su proceso de fabricación mejora la garantía de calidad y la rentabilidad. La selección e instalación adecuadas son vitales para un rendimiento óptimo. En Dongheng Sealing, ofrecemos juntas enrolladas en espiral de alta calidad diseñadas para brindar durabilidad y confiabilidad. Nuestros productos brindan un valor excepcional, lo que garantiza que sus operaciones se realicen sin problemas. Confianza Dongheng Sealing para sus necesidades de sellado y experimente la diferencia en rendimiento y calidad.
R: Una junta enrollada en espiral es un dispositivo de sellado hecho de capas alternas de metal y material de relleno, diseñado para aplicaciones de alta presión.
R: Las juntas enrolladas en espiral se fabrican mediante la preparación del material, el bobinado y el control de calidad para garantizar la confiabilidad y el rendimiento.
R: Se utilizan por su excelente capacidad de sellado, durabilidad y capacidad para soportar temperaturas y presiones extremas.
R: Los materiales comunes incluyen acero inoxidable para mayor resistencia y rellenos de grafito o PTFE para resistencia química.
R: Considere los requisitos de la aplicación, incluida la temperatura, la presión y los materiales que se sellarán, para garantizar un rendimiento óptimo.
R: Ofrecen un rendimiento de sellado superior, costos de mantenimiento reducidos y confiabilidad a largo plazo en diversos entornos industriales.
R: Inspeccione la instalación para determinar la tensión y alineación adecuadas y asegúrese de que se haya utilizado el tipo de junta correcto para la aplicación.
