At møde ældre rørspecifikationer i moderne højtryks- og højtemperaturmiljøer udgør en hyppig ingeniør- og indkøbsudfordring. Projekttegninger, datablade eller ældre facilitetsvejledninger specificerer ofte API 601-pakninger til flangeforbindelser. Dette skaber en flaskehals for overholdelse, sikkerhed og sourcing for indkøbsteams, der skal overholde gældende lovgivningsmæssige koder og sikre lækagefri drift på tværs af industrielle faciliteter.
Forståelse af den historiske overgang fra API 601 til ASME B16.20 er obligatorisk for at sikre korrekt flangetætning, lovoverholdelse og systemintegritet. Når man ser på ældre rørklasser, kan de forældede referencer føre til købsfejl og katastrofale samlingsfejl, hvis de ikke er korrekt oversat til moderne standarder. Denne definitive guide oversætter ældre specifikationer til moderne indkøbskriterier, hvilket løser forvirringen omkring ASME B16.20 vs API 601 , så dit team kan specificere de rigtige tætningskomponenter til kritiske trykbeholdere og rørnetværk.
Standard forældelse: API 601 er en forældet standard; ASME B16.20 er den nuværende, aktive styrende standard for metalliske pakninger.
Direkte udskiftning: Pakninger fremstillet til ASME B16.20 erstatter og erstatter direkte dem, der tidligere er specificeret under API 601, med strengere dimensions- og materialekontrol.
Flangekompatibilitet: ASME B16.20-pakninger er eksplicit designet til at passe sammen med standardflanger fremstillet til ASME B16.5 og ASME B16.47 (Serie A og B).
Dobbelt standardramme: Når standardpakninger til ASME-flanger specificeres, skal ingeniører vælge mellem metalliske/semi-metalliske (ASME B16.20) og ikke-metalliske/flade (ASME B16.21) standarder baseret på servicegrænser.
Indkøbsmandat: Opdatering af interne indkøbsskabeloner fra API 601 til ASME B16.20 er et obligatorisk trin for at mindske indkøbsrisici, forhindre ubekræftet distribution af gammelt lager og sikre kvalitetssikring i kritiske trykbeholdere og rørapplikationer.
Indholdsfortegnelse
Standardisering af metalliske pakningsspecifikationer på tværs af petrokemiske, raffinerings- og olie- og gasindustrien er nødvendig for at forhindre katastrofale udblæsninger og flygtige emissioner. En samlet standard sikrer ensartet ydeevne under ekstreme forhold, hvilket giver en pålidelig baseline for ingeniører, der designer højtrykssystemer. Før den globale standardisering kæmpede faciliteter med uoverensstemmende komponenter, der kompromitterede fælles integritet.
Den spiralviklede pakning sporer sine rødder tilbage til midten af 1930'erne, oprindeligt udviklet til at håndtere de alvorlige temperatur- og tryksvingninger i raffinaderidrift. American Petroleum Institute udviklede API 601-standarden til at styre disse forseglinger ved at etablere basisdimensioner og materialer. Til sidst anerkendte API behovet for en bredere, mere universelt anvendt kode. De overførte API 601-standarden til American Society of Mechanical Engineers (ASME) for at centralisere rørkomponentstandarder under et enkelt styrende organ.
ASME B16.20 absorberede og moderniserede API 601. Det skabte en samlet global standard, der dækker materialer, dimensioner, tolerancer og markeringer til metalliske og semi-metalliske pakninger. Denne overgang eliminerede fragmenteringen mellem forskellige industrisektorer, og tilpassede pakningsfremstilling med moderne ingeniørpraksis og strengere miljøbestemmelser vedrørende flygtige emissioner.
Sammenligning af ældre API 601-krav med moderne ASME B16.20-mandater illustrerer, hvorfor blot at bestille en 'API 601-pakning' udgør tekniske risici og overholdelsesrisici i dag. Moderne systemer kræver strammere kontrol, bedre materialer og verificerbar sporbarhed for at opretholde sikkerheden i farlige miljøer.
ASME B16.20 introducerede strengere dimensionelle tolerancer sammenlignet med de løsere tilladelser i legacy API 601. Dette sikrer en præcis pasform inden for flangefladen, hvilket reducerer risikoen for ujævn sæde og lokale spændingskoncentrationer på flangefladen. Snævre tolerancer forhindrer pakningen i at flytte sig under opboltningsprocessen.
Moderne krav kræver indvendige ringe i spiralviklede pakninger til specifikke trykklasser og ved brug af PTFE-fyldstoffer. Indvendige ringe forhindrer indadspænding under høje boltebelastninger og termisk cykling. Når en pakning spænder indad, hindrer den flowet og skaber et svagt punkt i tætningen, en almindelig fejltilstand i ældre API 601-design, der manglede denne strukturelle forstærkning.
ASME B16.20 kræver et standardiseret farvekodningssystem på den ydre ring. Dette identificerer viklingsmetaller og bruger stribefarver til fyldmaterialer. Feltteknikere kan visuelt verificere pakningsmaterialet før installation, hvilket forhindrer farlige forvekslinger i aggressive kemiske tjenester.
Dette står i skarp kontrast til den ikke-standardiserede, mindre strenge materialeidentifikationspraksis, der er karakteristisk for API 601-æraen. Det moderne system giver øjeblikkelig visuel bekræftelse af pakningens konstruktion.
Metallisk viklingsmateriale |
Yderring ensfarvet |
Fyldmateriale |
Stribe farve |
|---|---|---|---|
304 rustfrit stål |
Gul |
Fleksibel grafit |
Grå |
316L rustfrit stål |
Grøn |
PTFE |
Hvid |
Monel 400 |
Orange |
Keramisk |
Lysegrøn |
Inconel 625 |
Guld |
Glimmer-grafit |
Lyserød |
ASME B16.20 kræver obligatoriske permanente markeringer stemplet direkte på centreringsringen. Disse omfatter producentens navn, flangestørrelse, trykklasse, viklings-/fyldmateriale og den specifikke standardrevision. Disse data skal forblive læselige selv efter mange års tjeneste.
Dette moderne niveau af mærkning muliggør robuste kvalitetssikring (QA) og kvalitetskontrol (QC) audits. Det forbedrer i høj grad den begrænsede sporbarhed af forældede API 601-produkter, hvilket gør det muligt for inspektører at verificere, at den installerede komponent matcher rørspecifikationen nøjagtigt.
ASME B16.20 dækker specifikke pakningskonfigurationer, hver med optimale tekniske anvendelsestilfælde. Valg af den rigtige type afhænger af tryk, temperatur, medier og de mekaniske egenskaber af de sammenkoblende flanger.

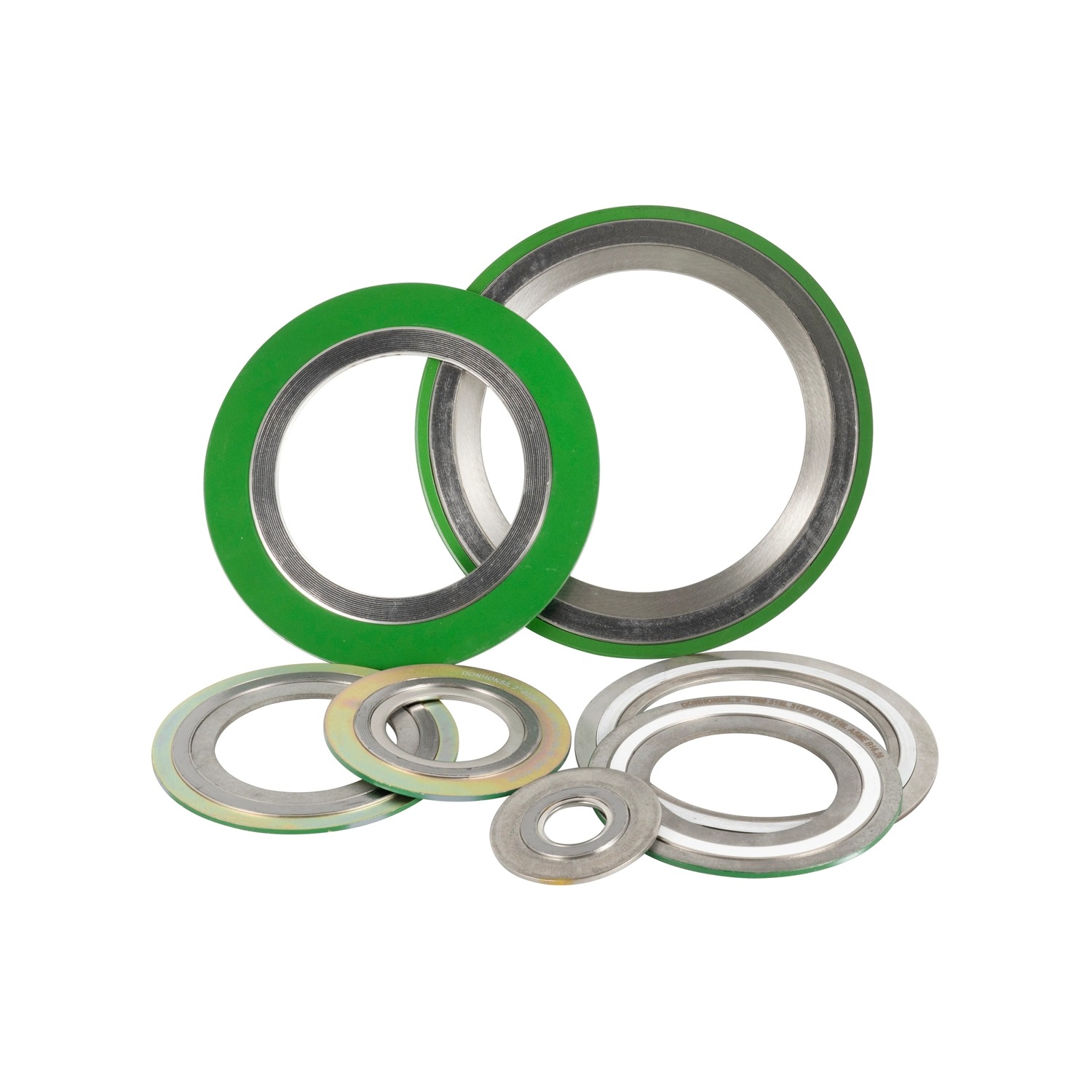

De spiralviklet pakning er industristandardens standardvalg til kritiske flangeforbindelser, der udsættes for høje termiske og trykgradienter. Dens elastiske konstruktion, skiftende metalviklinger med blødt fyldmateriale, bevarer en tætning under svingende forhold ved at fungere som en kraftig fjeder.
Der er tekniske kompromiser mellem forskellige fyldmaterialer. Fleksibel grafit tilbyder høj-temperatur brandsikkerhed og fremragende genvinding, hvilket gør det til standard for kulbrintebehandling. PTFE giver overlegen kemisk modstandsdygtighed over for aggressive syrer, men kræver en indvendig ring for at forhindre koldstrømning og knæk under belastning.
RTJ-pakninger, inklusive R (oval/ottekantet), RX- og BX-typer, vurderes til højtryksanvendelser. Disse solide metalringe er velegnede til klasse 600, klasse 900 og op til 100 bar designtryk, der er afhængige af høj lokal sædespænding for at slå metallet ind i flangerillen.
Et strengt krav er hårdhedsforskellen. RTJ-pakningsmaterialet skal være blødere end flangerillematerialet, typisk med mindst 15 til 20 Brinell-hårdhedspunkter. Maksimale hårdhedsgrænser sikrer korrekt plastisk deformation af pakningen uden at forårsage permanent, kostbar skade på flangerillen.
Metalkappede pakninger bruges i varmevekslere, kedler og brugerdefinerede beholdere. De består af et blødt fyldstof, der er delvist eller helt indesluttet i en metalkappe. De kræver specifikke, ofte højere, siddespændinger for at deformere metalkappen og opnå en tætning.
Selvom de stadig er dækket af standarden, har de potentielle begrænsninger sammenlignet med moderne kamprofildesigns, især med hensyn til genopretning fra termisk cykling. Kamprofiler erstatter ofte ældre kappede designs i problematiske varmevekslerapplikationer.
Ingeniører skal skelne, hvornår de skal specificere ASME B16.20 vs. ASME B16.21 flade pakninger til standardflanger. Valget afhænger af driftsforhold, flangevending og bolteevne.
Bestem flangetrykklassen. Ikke-metalliske pakninger (B16.21) passer generelt til klasse 150 og klasse 300 applikationer.
Evaluer driftstemperaturen. Elastomerer og komprimerede ikke-asbestplader nedbrydes ved høje temperaturer, hvilket kræver et skift til metalliske eller semi-metalliske muligheder (B16.20).
Vurdér flangeoverfladen. Flade flanger kræver typisk ikke-metalliske pakninger med fuld flade for at forhindre bøjning af flange, mens forhøjede flanger bruger ringpakninger.
Bekræft kemisk kompatibilitet. Aggressive medier kan nedbryde standard ikke-metalliske bindemidler, hvilket nødvendiggør et skift til PTFE-fyldte spiralviklede pakninger.
Beregn tilgængelig boltbelastning. Metalliske pakninger kræver betydeligt højere siddebelastning end bløde ikke-metalliske pakninger.
Det strukturelle forhold mellem pakningsstandarden og den tilhørende flangestandard dikterer forseglingssucces. Pakningsdimensionerne skal passe perfekt til flangegeometrien for at sikre, at tætningselementerne flugter med den hævede flade.
ASME B16.20 dimensioner er matematisk udledt for at passe inden for boltcirklen og matchende overflade på ASME B16.5 rørflanger. Dette dækker standard rørstørrelser fra NPS 1/2 til NPS 24 på tværs af alle trykklasser.
For flanger med stor diameter, der spænder fra NPS 26 til NPS 60, gælder ASME B16.47. Denne standard er opdelt i to adskilte serier. Serie A (historisk MSS SP-44) har tykkere, tungere flanger med større boltcirkler. Serie B (historisk API 605) bruger flere bolte med mindre diameter. Pakninger til serie A og serie B har forskellige dimensioner og er absolut ikke udskiftelige.
Kravene til flangefladefinish varierer typisk fra 125 til 250 µin Ra for spiralviklede pakninger. Denne specifikke koncentriske eller fonografiske takkede finish er nødvendig for at opnå mikroforsegling. Metalviklingerne bider sig ind i takkerne uden at klippe pakningsoverfladen, hvilket skaber en snoet bane, der forhindrer væskeomløb.
Teknik-, vedligeholdelses- og indkøbsteams, der beskæftiger sig med ældre infrastruktur, står over for specifikke implementeringsrisici, når specifikationer opdateres. Proaktiv afbødning forhindrer lækager under opstart og forlænger den gennemsnitlige tid mellem fejl.
Anskaffelse af 'API 601'-pakninger indebærer risikoen for at modtage ikke-kompatibelt, forfalsket eller forringet lagerbeholdning. Leverandører kan levere gammelt inventar, der mangler moderne indvendige ringe eller korrekt materialesporbarhed. Uverificerede materialer kompromitterer systemsikkerheden og overtræder de gældende rørledningskoder.
Afbød dette ved at påbyde ASME B16.20 på alle indkøbsordrer. Kræv materialetestrapporter (MTR'er), der attesterer overensstemmelse med den seneste ASME-revision, hvilket sikrer, at du modtager nyfremstillede komponenter, der opfylder de nuværende sikkerhedsmandater.
Højtrykssamlinger, især RTJ-konfigurationer, risikerer, at flangefladen raser og ujævn boltbelastning under montering. Hvis boltene er spændt ujævnt, kan flangerne fejljustere, hvilket knuser den ene side af pakningen, mens den anden side efterlades løs.
Angiv korrekte smørefriktionskoefficienter til drejningsmoment-til-spænding-beregninger. Implementer kontrollerede bolt-tilspændingsprocedurer ved at bruge et stjernemønster og trinvise momenttrin, efter ASME PCC-1-retningslinjer for flangesamling.
Udfør en ingeniørdokumentationsrevision for systematisk at erstatte forældede API 601-referencer. At efterlade gamle standarder i dit system skaber forvirring for nye ingeniører og indkøbspersonale.
Eksporter alle aktuelle rørklassespecifikationer fra din ingeniørdatabase.
Kør en tekstsøgning efter 'API 601' på tværs af alle materialebeskrivelser og købsskabeloner.
Erstat alle API 601-referencer med 'ASME B16.20'.
Kontroller, at de specificerede fyldmaterialer og krav til inderring stemmer overens med de aktuelle procesbetingelser.
Udsend en teknisk bulletin til indkøbs- og vedligeholdelsesafdelingerne med detaljeret beskrivelse af specifikationsændringen.
Opdater det computeriserede vedligeholdelsesstyringssystem (CMMS) materialefortegnelsen for alt berørt udstyr.
Revider dine nuværende rørspecifikationer og vedligeholdelsesdatabaser for at identificere og fjerne alle referencer til den forældede API 601-standard.
Opdater indkøbsanmodninger og indkøbsordreskabeloner for eksplicit at kræve ASME B16.20-overholdelse og obligatoriske materialetestrapporter.
Implementer ASME PCC-1 boltningsretningslinjer for dine vedligeholdelsesteams for at sikre, at moderne pakninger sidder med det korrekte drejningsmoment og tilspændingsmønstre.
Rådfør dig med certificerede pakningsproducenter for at specificere de korrekte indvendige ringe og fyldmaterialer til højtryks-, højtemperatur- eller kemisk aggressive applikationer.
Som en brancheførende global autoritet inden for præcisionskonstruerede industrielle tætningsløsninger og højtolerance teknologier til væskeindeslutning, Dongheng specialfremstiller kode-kompatible metalliske og semi-metalliske pakninger, der nøje opfylder aktive ASME B16.20 og ASME B16.47 standarder. Ved at matche avancerede metallurgiske formuleringer med streng materialetestrapport (MTR) sporbarhed og standardiserede farvekodningskontroller, leverer virksomheden pålidelige, direkte erstatningsspiralviklede, ringtypesamlinger (RTJ) og varmevekslerpakninger designet til sikkert at modernisere ældre systemer og garantere nul-lækage driftskontinuitet under svære procesforhold.
A: Nej, API 601 blev officielt trukket tilbage af American Petroleum Institute. Dens tekniske krav blev overført til og afløst af ASME B16.20.
A: Ja, ASME B16.20 pakninger er direkte erstatninger. De er dimensionelt designet til at passe perfekt med standard ASME B16.5 og B16.47 flanger, der findes i ældre systemer.
A: Indvendige ringe giver strukturel støtte. De forhindrer pakningen i at bukke indad i rørboringen under høje boltbelastninger og termisk cykling, hvilket sikrer tætningsintegritet og forhindrer flowbegrænsning.
A: ASME B16.20 dækker metalliske og semi-metalliske pakninger designet til højere tryk og temperaturer. ASME B16.21 dækker ikke-metalliske flade pakninger, der typisk bruges til applikationer med lavere tryk og lavere temperatur.
A: Giv ASME B16.20 fuldmagt på dine indkøbsordrer. Kræv altid materialetestrapporter (MTR'er) fra producenten for at verificere materialesammensætning og standardoverensstemmelse.
A: Nej. Serie A og Serie B flanger har forskellige boltcirkler og dimensioner. Du skal angive den nøjagtige serie, når du bestiller pakninger til flanger med stor diameter for at sikre en korrekt pasform.
